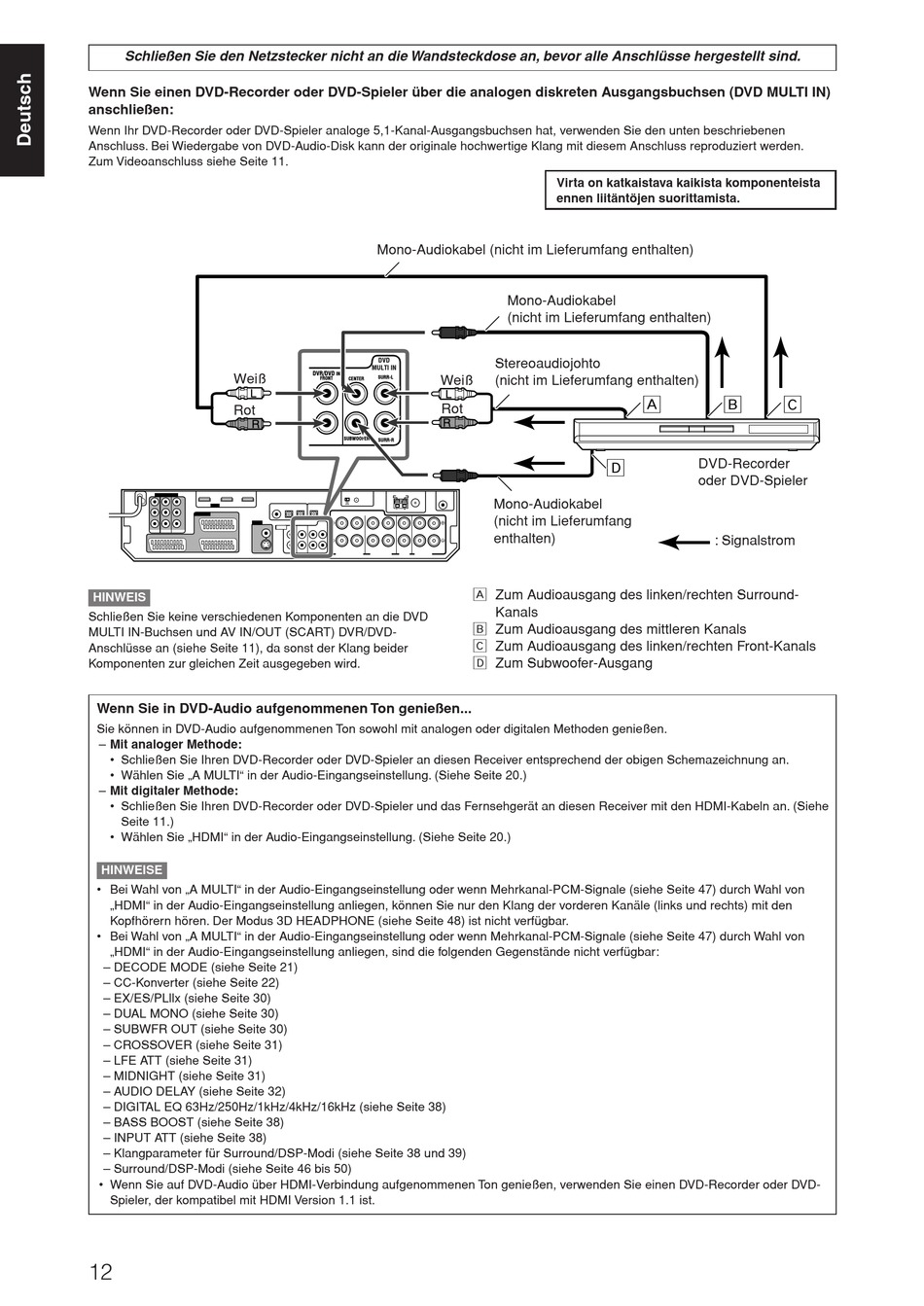

JVC RX-D701S Bedienungsanleitung Seite 16

Schließen Sie den Netzstecker nicht an die Wandsteckdose an, bevor alle Anschlüsse hergestellt sind.
Wenn Sie einen DVD-Recorder oder DVD-Spieler über die analogen diskreten Ausgangsbuchsen (DVD MULTI IN)
anschließen:
Wenn Ihr DVD-Recorder oder DVD-Spieler analoge 5,1-Kanal-Ausgangsbuchsen hat, verwenden Sie den unten beschriebenen
Anschluss. Bei Wiedergabe von DVD-Audio-Disk kann der originale hochwertige Klang mit diesem Anschluss reproduziert werden.
Zum Videoanschluss siehe Seite 11.
Weiß
Rot
HINWEIS
Schließen Sie keine verschiedenen Komponenten an die DVD
MULTI IN-Buchsen und AV IN/OUT (SCART) DVR/DVD-
Anschlüsse an (siehe Seite 11), da sonst der Klang beider
Komponenten zur gleichen Zeit ausgegeben wird.
Wenn Sie in DVD-Audio aufgenommenen Ton genießen...
Sie können in DVD-Audio aufgenommenen Ton sowohl mit analogen oder digitalen Methoden genießen.
– Mit analoger Methode:
• Schließen Sie Ihren DVD-Recorder oder DVD-Spieler an diesen Receiver entsprechend der obigen Schemazeichnung an.
• Wählen Sie „A MULTI" in der Audio-Eingangseinstellung. (Siehe Seite 20.)
– Mit digitaler Methode:
• Schließen Sie Ihren DVD-Recorder oder DVD-Spieler und das Fernsehgerät an diesen Receiver mit den HDMI-Kabeln an. (Siehe
Seite 11.)
• Wählen Sie „HDMI" in der Audio-Eingangseinstellung. (Siehe Seite 20.)
HINWEISE
• Bei Wahl von „A MULTI" in der Audio-Eingangseinstellung oder wenn Mehrkanal-PCM-Signale (siehe Seite 47) durch Wahl von
„HDMI" in der Audio-Eingangseinstellung anliegen, können Sie nur den Klang der vorderen Kanäle (links und rechts) mit den
Kopfhörern hören. Der Modus 3D HEADPHONE (siehe Seite 48) ist nicht verfügbar.
• Bei Wahl von „A MULTI" in der Audio-Eingangseinstellung oder wenn Mehrkanal-PCM-Signale (siehe Seite 47) durch Wahl von
„HDMI" in der Audio-Eingangseinstellung anliegen, sind die folgenden Gegenstände nicht verfügbar:
– DECODE MODE (siehe Seite 21)
– CC-Konverter (siehe Seite 22)
– EX/ES/PLllx (siehe Seite 30)
– DUAL MONO (siehe Seite 30)
– SUBWFR OUT (siehe Seite 30)
– CROSSOVER (siehe Seite 31)
– LFE ATT (siehe Seite 31)
– MIDNIGHT (siehe Seite 31)
– AUDIO DELAY (siehe Seite 32)
– DIGITAL EQ 63Hz/250Hz/1kHz/4kHz/16kHz (siehe Seite 38)
– BASS BOOST (siehe Seite 38)
– INPUT ATT (siehe Seite 38)
– Klangparameter für Surround/DSP-Modi (siehe Seite 38 und 39)
– Surround/DSP-Modi (siehe Seite 46 bis 50)
• Wenn Sie auf DVD-Audio über HDMI-Verbindung aufgenommenen Ton genießen, verwenden Sie einen DVD-Recorder oder DVD-
Spieler, der kompatibel mit HDMI Version 1.1 ist.
12
Mono-Audiokabel (nicht im Lieferumfang enthalten)
DVD
MULTI IN
DVR/DVD
IN
Weiß
SURR-L
FRONT CENTER
Rot
SUBWOOFER
SURR-R
Å Zum Audioausgang des linken/rechten Surround-
ı Zum Audioausgang des mittleren Kanals
Ç Zum Audioausgang des linken/rechten Front-Kanals
Î Zum Subwoofer-Ausgang
Virta on katkaistava kaikista komponenteista
ennen liitäntöjen suorittamista.
Mono-Audiokabel
(nicht im Lieferumfang enthalten)
Stereoaudiojohto
(nicht im Lieferumfang enthalten)
Å
Î
Mono-Audiokabel
(nicht im Lieferumfang
enthalten)
Kanals
ı Ç
DVD-Recorder
oder DVD-Spieler
: Signalstrom
