Ne connectez pas la fiche d'alimentation secteur à la prise murale avant que toutes les connexions soient terminées.

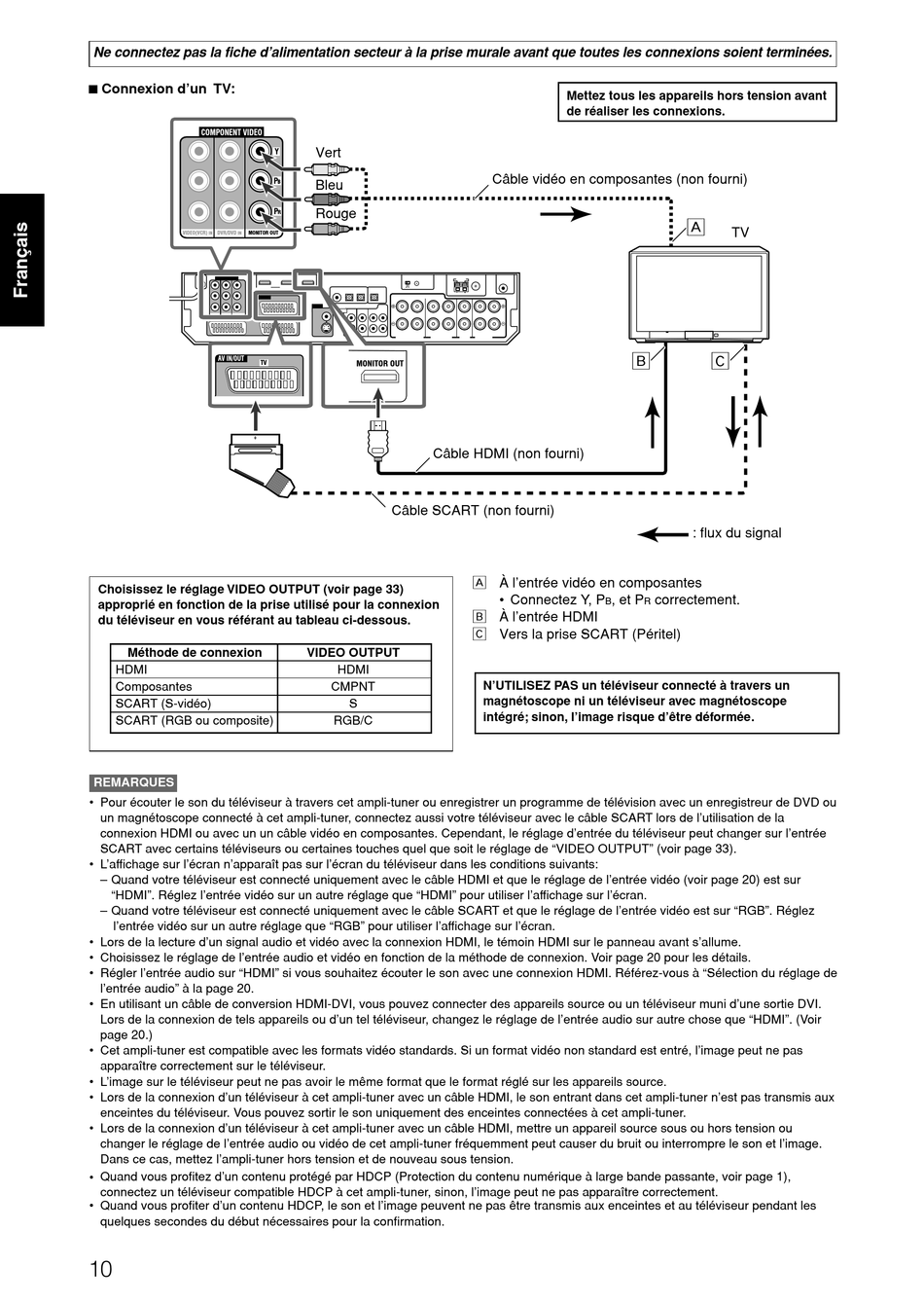

7 Connexion d'un TV:
COMPONENT VIDEO
VIDEO(VCR) DVR/DVD MONITOR OUT
IN IN
AV IN/OUT
TV
Choisissez le réglage VIDEO OUTPUT (voir page 33)
approprié en fonction de la prise utilisé pour la connexion
du téléviseur en vous référant au tableau ci-dessous.
Méthode de connexion
HDMI
Composantes
SCART (S-vidéo)
SCART (RGB ou composite)
REMARQUES
• Pour écouter le son du téléviseur à travers cet ampli-tuner ou enregistrer un programme de télévision avec un enregistreur de DVD ou
un magnétoscope connecté à cet ampli-tuner, connectez aussi votre téléviseur avec le câble SCART lors de l'utilisation de la
connexion HDMI ou avec un un câble vidéo en composantes. Cependant, le réglage d'entrée du téléviseur peut changer sur l'entrée
SCART avec certains téléviseurs ou certaines touches quel que soit le réglage de "VIDEO OUTPUT" (voir page 33).
• L'affichage sur l'écran n'apparaît pas sur l'écran du téléviseur dans les conditions suivants:
– Quand votre téléviseur est connecté uniquement avec le câble HDMI et que le réglage de l'entrée vidéo (voir page 20) est sur
"HDMI". Réglez l'entrée vidéo sur un autre réglage que "HDMI" pour utiliser l'affichage sur l'écran.
– Quand votre téléviseur est connecté uniquement avec le câble SCART et que le réglage de l'entrée vidéo est sur "RGB". Réglez
l'entrée vidéo sur un autre réglage que "RGB" pour utiliser l'affichage sur l'écran.
• Lors de la lecture d'un signal audio et vidéo avec la connexion HDMI, le témoin HDMI sur le panneau avant s'allume.
• Choisissez le réglage de l'entrée audio et vidéo en fonction de la méthode de connexion. Voir page 20 pour les détails.
• Régler l'entrée audio sur "HDMI" si vous souhaitez écouter le son avec une connexion HDMI. Référez-vous à "Sélection du réglage de
l'entrée audio" à la page 20.
• En utilisant un câble de conversion HDMI-DVI, vous pouvez connecter des appareils source ou un téléviseur muni d'une sortie DVI.
Lors de la connexion de tels appareils ou d'un tel téléviseur, changez le réglage de l'entrée audio sur autre chose que "HDMI". (Voir
page 20.)
• Cet ampli-tuner est compatible avec les formats vidéo standards. Si un format vidéo non standard est entré, l'image peut ne pas
apparaître correctement sur le téléviseur.
• L'image sur le téléviseur peut ne pas avoir le même format que le format réglé sur les appareils source.
• Lors de la connexion d'un téléviseur à cet ampli-tuner avec un câble HDMI, le son entrant dans cet ampli-tuner n'est pas transmis aux
enceintes du téléviseur. Vous pouvez sortir le son uniquement des enceintes connectées à cet ampli-tuner.
• Lors de la connexion d'un téléviseur à cet ampli-tuner avec un câble HDMI, mettre un appareil source sous ou hors tension ou
changer le réglage de l'entrée audio ou vidéo de cet ampli-tuner fréquemment peut causer du bruit ou interrompre le son et l'image.
Dans ce cas, mettez l'ampli-tuner hors tension et de nouveau sous tension.
• Quand vous profitez d'un contenu protégé par HDCP (Protection du contenu numérique à large bande passante, voir page 1),
connectez un téléviseur compatible HDCP à cet ampli-tuner, sinon, l'image peut ne pas apparaître correctement.
• Quand vous profiter d'un contenu HDCP, le son et l'image peuvent ne pas être transmis aux enceintes et au téléviseur pendant les
quelques secondes du début nécessaires pour la confirmation.
10
Vert
Y
P
B
Bleu
P Rouge
R
MONITOR OUT
Câble HDMI (non fourni)
Câble SCART (non fourni)
VIDEO OUTPUT
HDMI
CMPNT
S
RGB/C
Mettez tous les appareils hors tension avant
de réaliser les connexions.
Câble vidéo en composantes (non fourni)
ı
Å À l'entrée vidéo en composantes
• Connectez Y, P , et P
B R
ı À l'entrée HDMI
Ç Vers la prise SCART (Péritel)
N'UTILISEZ PAS un téléviseur connecté à travers un
magnétoscope ni un téléviseur avec magnétoscope
intégré; sinon, l'image risque d'être déformée.
Å
TV
Ç
: flux du signal
correctement.
