Ne connectez pas la fiche d'alimentation secteur à la prise murale avant que toutes les connexions soient terminées.

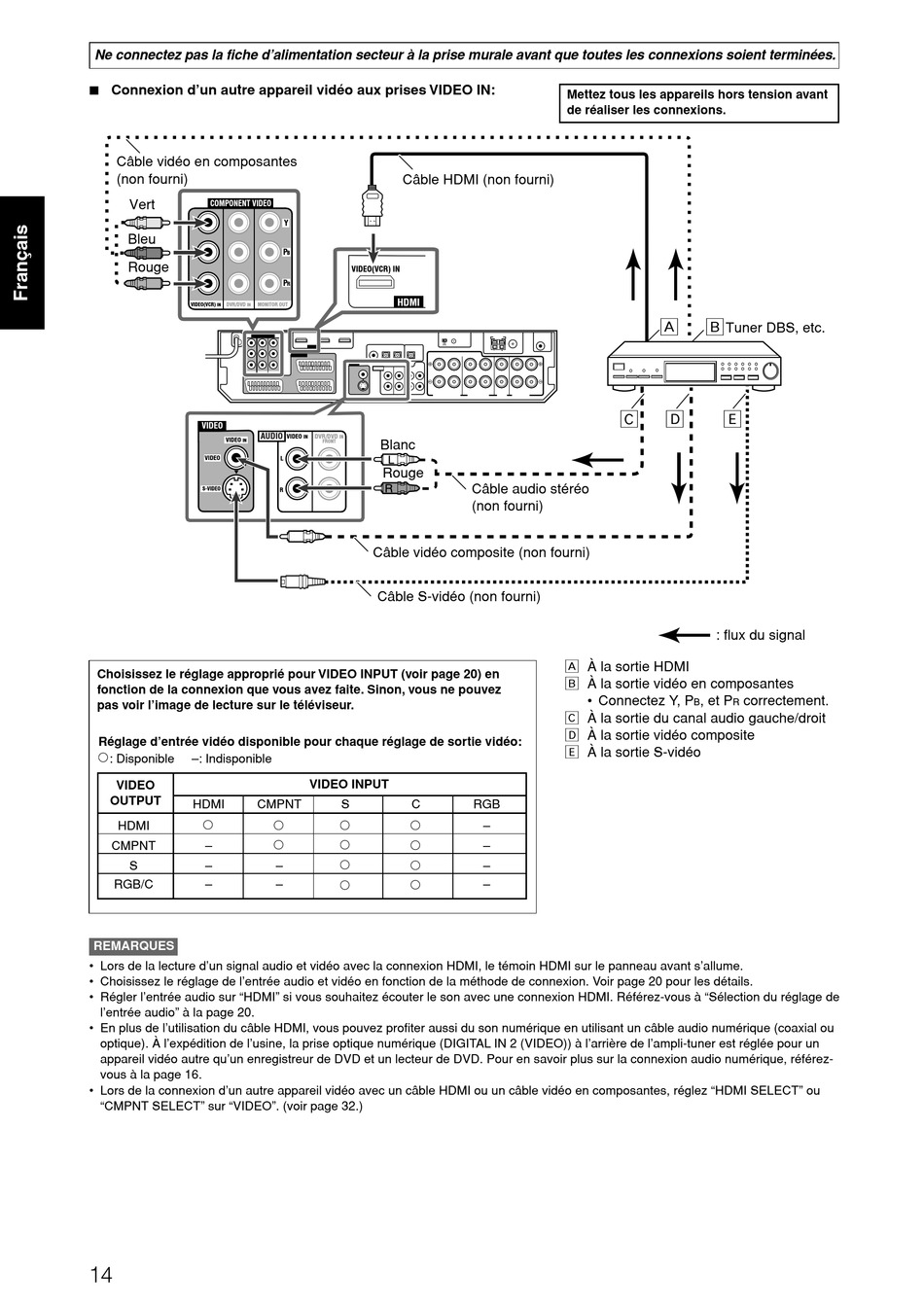

7 Connexion d'un autre appareil vidéo aux prises VIDEO IN:
Câble vidéo en composantes
(non fourni)
Vert
COMPONENT VIDEO
Bleu
Rouge
VIDEO(VCR) IN DVR/DVD IN MONITOR OUT
VIDEO
AUDIO
VIDEO
IN
VIDEO
S-VIDEO
Choisissez le réglage approprié pour VIDEO INPUT (voir page 20) en
fonction de la connexion que vous avez faite. Sinon, vous ne pouvez
pas voir l'image de lecture sur le téléviseur.
Réglage d'entrée vidéo disponible pour chaque réglage de sortie vidéo:
: Disponible –: Indisponible
VIDEO
OUTPUT
HDMI CMPNT
HDMI
CMPNT –
S –
RGB/C –
REMARQUES
• Lors de la lecture d'un signal audio et vidéo avec la connexion HDMI, le témoin HDMI sur le panneau avant s'allume.
• Choisissez le réglage de l'entrée audio et vidéo en fonction de la méthode de connexion. Voir page 20 pour les détails.
• Régler l'entrée audio sur "HDMI" si vous souhaitez écouter le son avec une connexion HDMI. Référez-vous à "Sélection du réglage de
l'entrée audio" à la page 20.
• En plus de l'utilisation du câble HDMI, vous pouvez profiter aussi du son numérique en utilisant un câble audio numérique (coaxial ou
optique). À l'expédition de l'usine, la prise optique numérique (DIGITAL IN 2 (VIDEO)) à l'arrière de l'ampli-tuner est réglée pour un
appareil vidéo autre qu'un enregistreur de DVD et un lecteur de DVD. Pour en savoir plus sur la connexion audio numérique, référez-
vous à la page 16.
• Lors de la connexion d'un autre appareil vidéo avec un câble HDMI ou un câble vidéo en composantes, réglez "HDMI SELECT" ou
"CMPNT SELECT" sur "VIDEO". (voir page 32.)
14
Câble HDMI (non fourni)
Y
P
B
VIDEO(VCR) IN
P
R
HDMI
DVR/DVD
VIDEO IN
IN
FRONT Blanc
L
Rouge
R
Câble vidéo composite (non fourni)
Câble S-vidéo (non fourni)
VIDEO INPUT
S C
–
–
Mettez tous les appareils hors tension avant
de réaliser les connexions.
Ç
Câble audio stéréo
(non fourni)
Å À la sortie HDMI
ı À la sortie vidéo en composantes
• Connectez Y, P
Ç À la sortie du canal audio gauche/droit
Î À la sortie vidéo composite
‰ À la sortie S-vidéo
RGB
–
–
–
–
Å ı
Tuner DBS, etc.
Î ‰
: flux du signal
, et P correctement.
B R
