JVC RX-D701S Bedienungsanleitung Seite 74

Ne connectez pas la fiche d'alimentation secteur à la prise murale avant que toutes les connexions soient terminées.

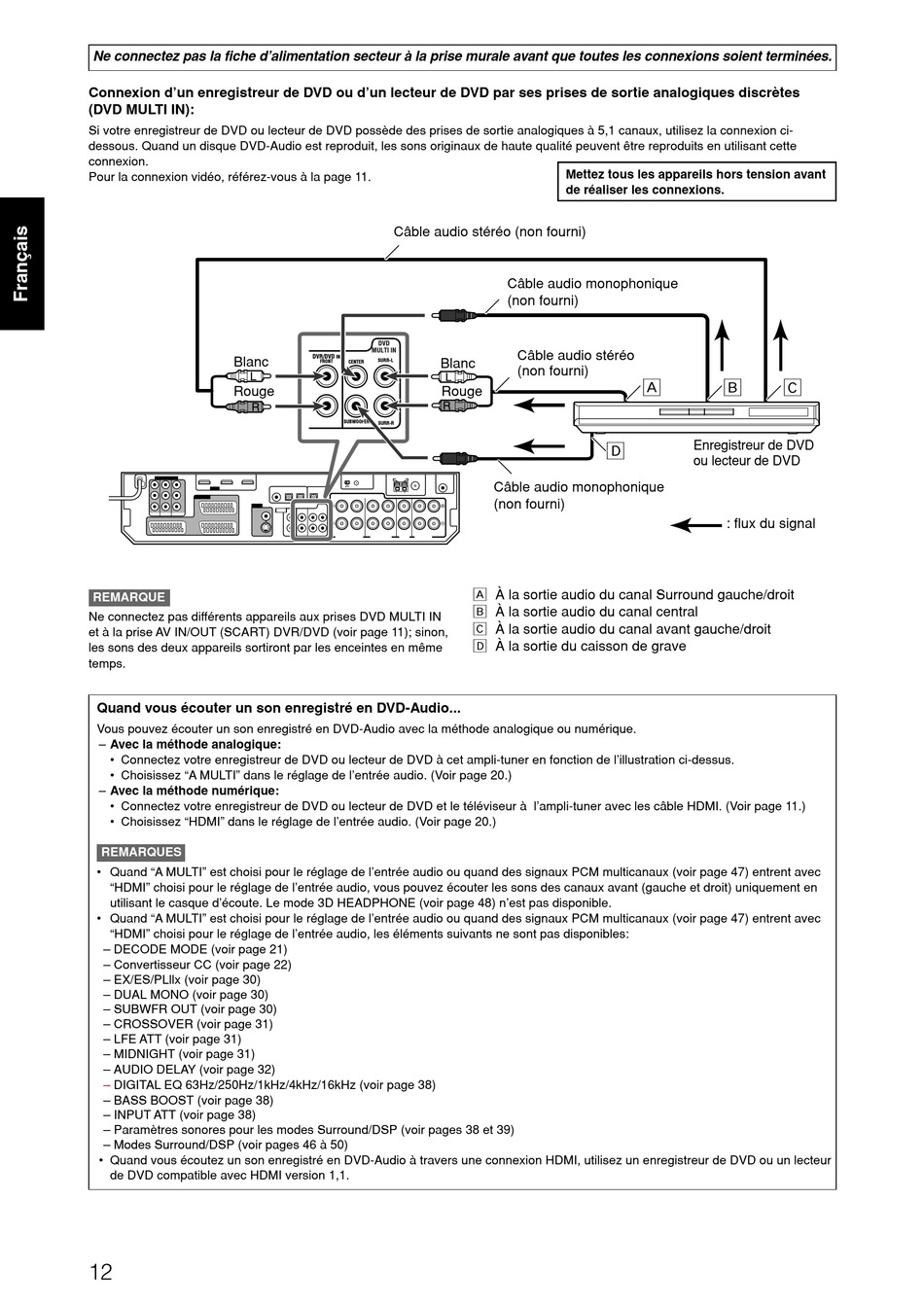

Connexion d'un enregistreur de DVD ou d'un lecteur de DVD par ses prises de sortie analogiques discrètes
(DVD MULTI IN):
Si votre enregistreur de DVD ou lecteur de DVD possède des prises de sortie analogiques à 5,1 canaux, utilisez la connexion ci-
dessous. Quand un disque DVD-Audio est reproduit, les sons originaux de haute qualité peuvent être reproduits en utilisant cette
connexion.
Pour la connexion vidéo, référez-vous à la page 11.
Blanc
Rouge
REMARQUE
Ne connectez pas différents appareils aux prises DVD MULTI IN
et à la prise AV IN/OUT (SCART) DVR/DVD (voir page 11); sinon,
les sons des deux appareils sortiront par les enceintes en même
temps.
Quand vous écouter un son enregistré en DVD-Audio...
Vous pouvez écouter un son enregistré en DVD-Audio avec la méthode analogique ou numérique.
– Avec la méthode analogique:
• Connectez votre enregistreur de DVD ou lecteur de DVD à cet ampli-tuner en fonction de l'illustration ci-dessus.
• Choisissez "A MULTI" dans le réglage de l'entrée audio. (Voir page 20.)
– Avec la méthode numérique:
• Connectez votre enregistreur de DVD ou lecteur de DVD et le téléviseur à l'ampli-tuner avec les câble HDMI. (Voir page 11.)
• Choisissez "HDMI" dans le réglage de l'entrée audio. (Voir page 20.)
REMARQUES
• Quand "A MULTI" est choisi pour le réglage de l'entrée audio ou quand des signaux PCM multicanaux (voir page 47) entrent avec
"HDMI" choisi pour le réglage de l'entrée audio, vous pouvez écouter les sons des canaux avant (gauche et droit) uniquement en
utilisant le casque d'écoute. Le mode 3D HEADPHONE (voir page 48) n'est pas disponible.
• Quand "A MULTI" est choisi pour le réglage de l'entrée audio ou quand des signaux PCM multicanaux (voir page 47) entrent avec
"HDMI" choisi pour le réglage de l'entrée audio, les éléments suivants ne sont pas disponibles:
– DECODE MODE (voir page 21)
– Convertisseur CC (voir page 22)
– EX/ES/PLllx (voir page 30)
– DUAL MONO (voir page 30)
– SUBWFR OUT (voir page 30)
– CROSSOVER (voir page 31)
– LFE ATT (voir page 31)
– MIDNIGHT (voir page 31)
– AUDIO DELAY (voir page 32)
– DIGITAL EQ 63Hz/250Hz/1kHz/4kHz/16kHz (voir page 38)
– BASS BOOST (voir page 38)
– INPUT ATT (voir page 38)
– Paramètres sonores pour les modes Surround/DSP (voir pages 38 et 39)
– Modes Surround/DSP (voir pages 46 à 50)
• Quand vous écoutez un son enregistré en DVD-Audio à travers une connexion HDMI, utilisez un enregistreur de DVD ou un lecteur
de DVD compatible avec HDMI version 1,1.
12
Câble audio stéréo (non fourni)
DVD
MULTI IN
DVR/DVD
IN
SURR-L Blanc
FRONT CENTER
Rouge
SUBWOOFER
SURR-R
Å À la sortie audio du canal Surround gauche/droit
ı À la sortie audio du canal central
Ç À la sortie audio du canal avant gauche/droit
Î À la sortie du caisson de grave
Mettez tous les appareils hors tension avant
de réaliser les connexions.
Câble audio monophonique
(non fourni)
Câble audio stéréo
(non fourni)
Å
Î
Câble audio monophonique
(non fourni)
ı Ç
Enregistreur de DVD
ou lecteur de DVD
: flux du signal
