Schließen Sie den Netzstecker nicht an die Wandsteckdose an, bevor alle Anschlüsse hergestellt sind.

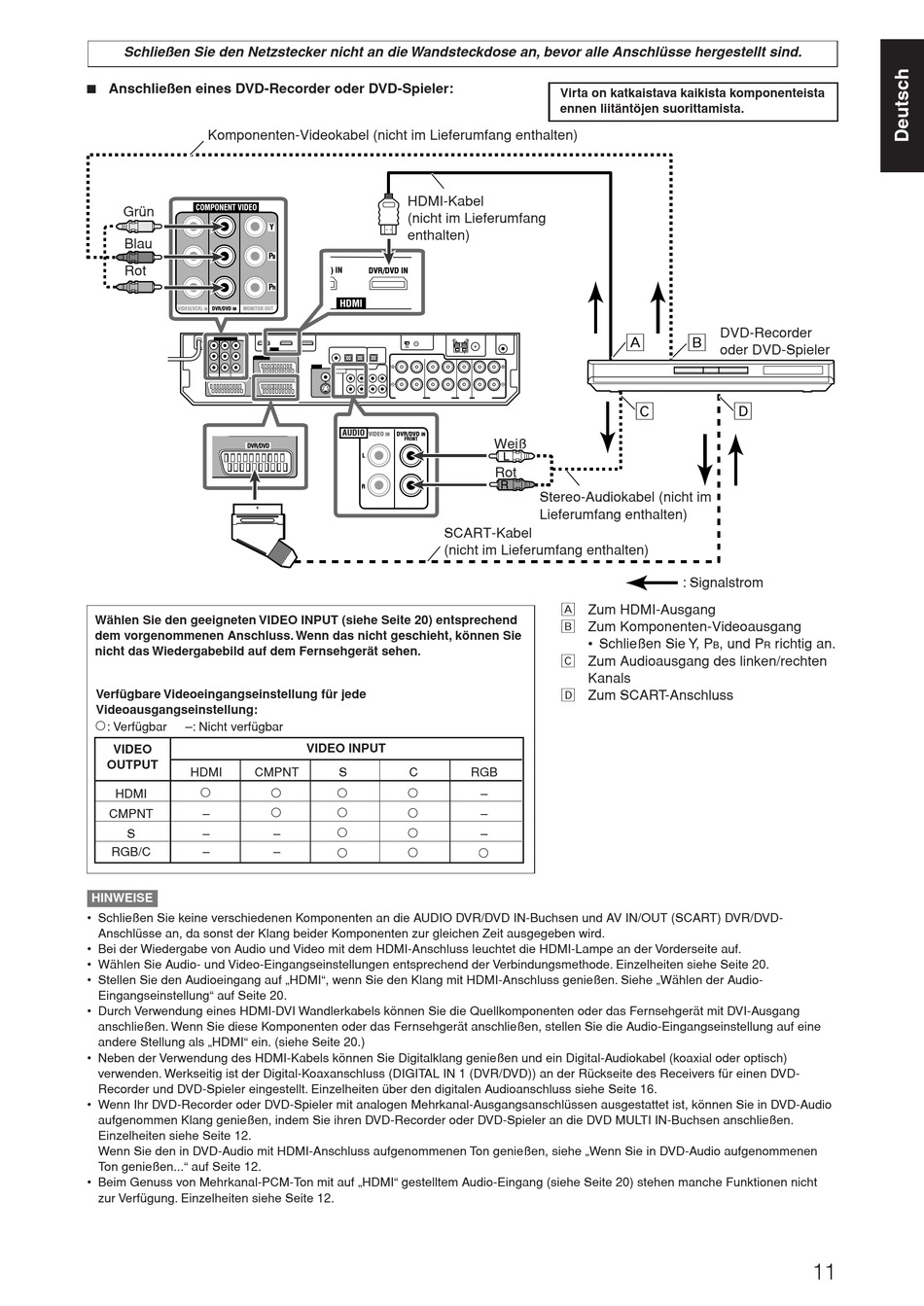

7 Anschließen eines DVD-Recorder oder DVD-Spieler:
Komponenten-Videokabel (nicht im Lieferumfang enthalten)
COMPONENT VIDEO
Grün
Blau
Rot
VIDEO(VCR) IN DVR/DVD IN MONITOR OUT
DVR/DVD
Wählen Sie den geeigneten VIDEO INPUT (siehe Seite 20) entsprechend
dem vorgenommenen Anschluss. Wenn das nicht geschieht, können Sie
nicht das Wiedergabebild auf dem Fernsehgerät sehen.
Verfügbare Videoeingangseinstellung für jede
Videoausgangseinstellung:
: Verfügbar –: Nicht verfügbar
VIDEO
OUTPUT
HDMI CMPNT
HDMI
CMPNT –
S –
RGB/C –
HINWEISE
• Schließen Sie keine verschiedenen Komponenten an die AUDIO DVR/DVD IN-Buchsen und AV IN/OUT (SCART) DVR/DVD-
Anschlüsse an, da sonst der Klang beider Komponenten zur gleichen Zeit ausgegeben wird.
• Bei der Wiedergabe von Audio und Video mit dem HDMI-Anschluss leuchtet die HDMI-Lampe an der Vorderseite auf.
• Wählen Sie Audio- und Video-Eingangseinstellungen entsprechend der Verbindungsmethode. Einzelheiten siehe Seite 20.
• Stellen Sie den Audioeingang auf „HDMI", wenn Sie den Klang mit HDMI-Anschluss genießen. Siehe „Wählen der Audio-
Eingangseinstellung" auf Seite 20.
• Durch Verwendung eines HDMI-DVI Wandlerkabels können Sie die Quellkomponenten oder das Fernsehgerät mit DVI-Ausgang
anschließen. Wenn Sie diese Komponenten oder das Fernsehgerät anschließen, stellen Sie die Audio-Eingangseinstellung auf eine
andere Stellung als „HDMI" ein. (siehe Seite 20.)
• Neben der Verwendung des HDMI-Kabels können Sie Digitalklang genießen und ein Digital-Audiokabel (koaxial oder optisch)
verwenden. Werkseitig ist der Digital-Koaxanschluss (DIGITAL IN 1 (DVR/DVD)) an der Rückseite des Receivers für einen DVD-
Recorder und DVD-Spieler eingestellt. Einzelheiten über den digitalen Audioanschluss siehe Seite 16.
• Wenn Ihr DVD-Recorder oder DVD-Spieler mit analogen Mehrkanal-Ausgangsanschlüssen ausgestattet ist, können Sie in DVD-Audio
aufgenommen Klang genießen, indem Sie ihren DVD-Recorder oder DVD-Spieler an die DVD MULTI IN-Buchsen anschließen.
Einzelheiten siehe Seite 12.
Wenn Sie den in DVD-Audio mit HDMI-Anschluss aufgenommenen Ton genießen, siehe „Wenn Sie in DVD-Audio aufgenommenen
Ton genießen..." auf Seite 12.
• Beim Genuss von Mehrkanal-PCM-Ton mit auf „HDMI" gestelltem Audio-Eingang (siehe Seite 20) stehen manche Funktionen nicht
zur Verfügung. Einzelheiten siehe Seite 12.
HDMI-Kabel
(nicht im Lieferumfang
Y
enthalten)
P
B
) IN
DVR/DVD IN
P
R
HDMI
AUDIO
VIDEO DVR/DVD
IN IN
FRONT
L
R
VIDEO INPUT
S C
–
–
Virta on katkaistava kaikista komponenteista
ennen liitäntöjen suorittamista.
Weiß
Rot
Stereo-Audiokabel (nicht im
Lieferumfang enthalten)
SCART-Kabel
(nicht im Lieferumfang enthalten)
Å Zum HDMI-Ausgang
ı Zum Komponenten-Videoausgang
• Schließen Sie Y, P
Ç Zum Audioausgang des linken/rechten
Kanals
Î Zum SCART-Anschluss
RGB
–
–
–
DVD-Recorder
Å ı
oder DVD-Spieler
Ç Î
: Signalstrom
, und P richtig an.
B R
11
