Schließen Sie den Netzstecker nicht an die Wandsteckdose an, bevor alle Anschlüsse hergestellt sind.

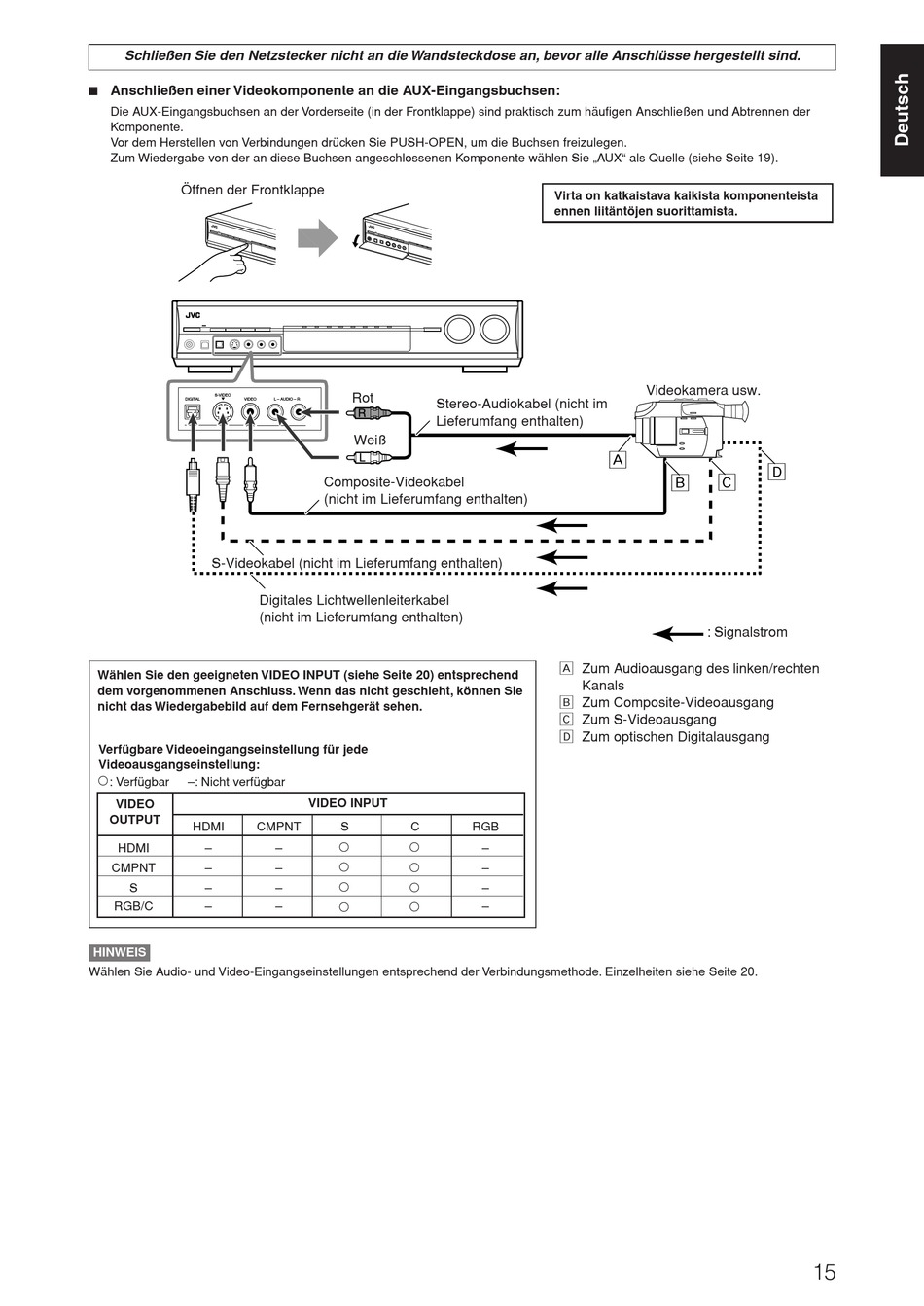

7 Anschließen einer Videokomponente an die AUX-Eingangsbuchsen:
Die AUX-Eingangsbuchsen an der Vorderseite (in der Frontklappe) sind praktisch zum häufigen Anschließen und Abtrennen der
Komponente.
Vor dem Herstellen von Verbindungen drücken Sie PUSH-OPEN, um die Buchsen freizulegen.
Zum Wiedergabe von der an diese Buchsen angeschlossenen Komponente wählen Sie „AUX" als Quelle (siehe Seite 19).
Öffnen der Frontklappe
S-VIDEO
DIGITAL
VIDEO
AUX
S-Videokabel (nicht im Lieferumfang enthalten)
Digitales Lichtwellenleiterkabel
(nicht im Lieferumfang enthalten)
Wählen Sie den geeigneten VIDEO INPUT (siehe Seite 20) entsprechend
dem vorgenommenen Anschluss. Wenn das nicht geschieht, können Sie
nicht das Wiedergabebild auf dem Fernsehgerät sehen.
Verfügbare Videoeingangseinstellung für jede
Videoausgangseinstellung:
: Verfügbar –: Nicht verfügbar
VIDEO
OUTPUT
HDMI CMPNT
HDMI –
CMPNT –
S –
RGB/C –
HINWEIS
Wählen Sie Audio- und Video-Eingangseinstellungen entsprechend der Verbindungsmethode. Einzelheiten siehe Seite 20.
Rot
L – AUDIO – R
Stereo-Audiokabel (nicht im
Lieferumfang enthalten)
Weiß
Composite-Videokabel
(nicht im Lieferumfang enthalten)
VIDEO INPUT
S C
–
–
–
–
Virta on katkaistava kaikista komponenteista
ennen liitäntöjen suorittamista.
Videokamera usw.
Å
Å Zum Audioausgang des linken/rechten
Kanals
ı Zum Composite-Videoausgang
Ç Zum S-Videoausgang
Î Zum optischen Digitalausgang
RGB
–
–
–
–
Î
Ç
ı
: Signalstrom
15
