JVC RX-D701S Bedienungsanleitung Seite 14

Schließen Sie den Netzstecker nicht an die Wandsteckdose an, bevor alle Anschlüsse hergestellt sind.

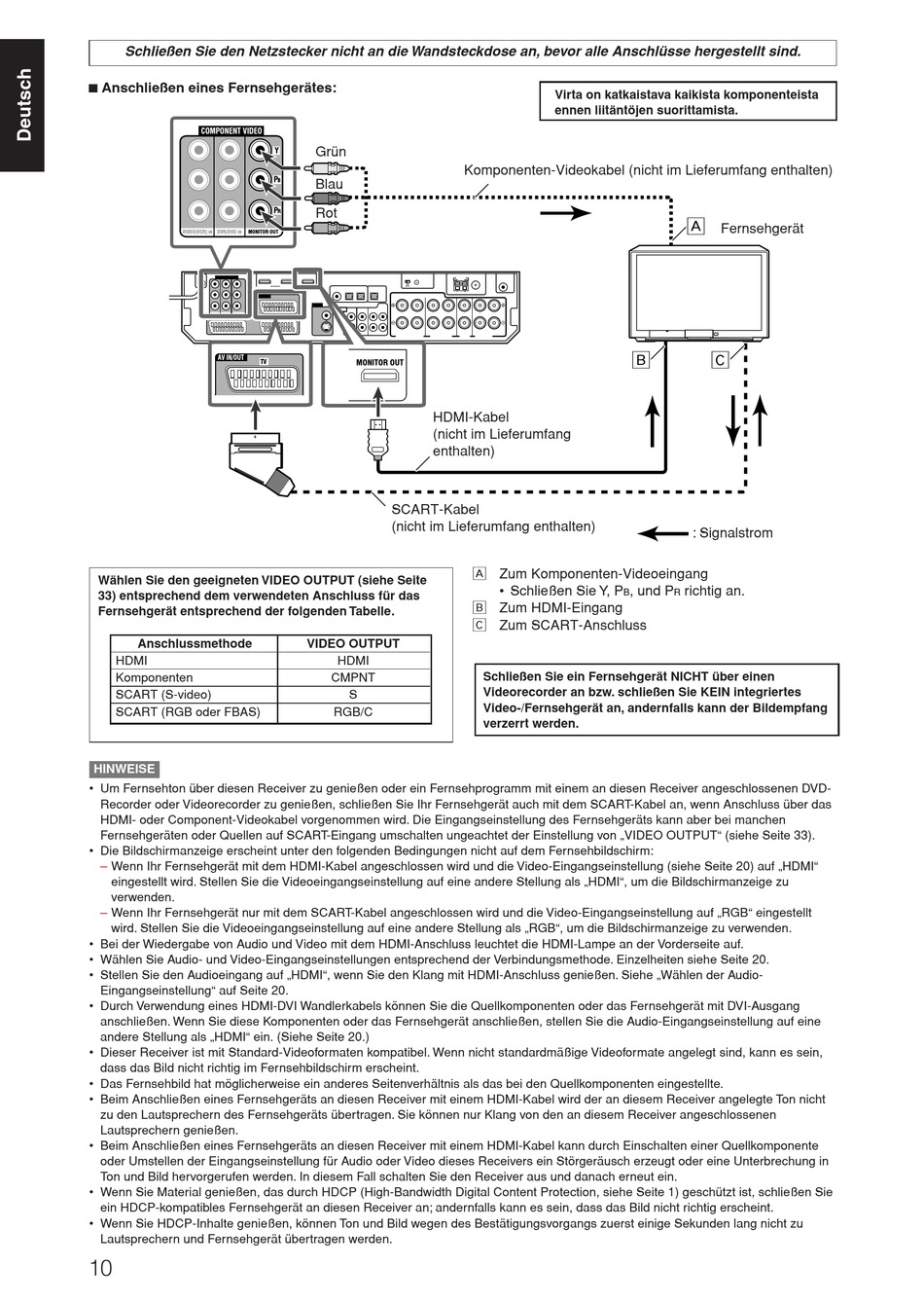

7 Anschließen eines Fernsehgerätes:
COMPONENT VIDEO
VIDEO(VCR) IN DVR/DVD IN MONITOR OUT
AV IN/OUT
TV
Wählen Sie den geeigneten VIDEO OUTPUT (siehe Seite
33) entsprechend dem verwendeten Anschluss für das
Fernsehgerät entsprechend der folgenden Tabelle.
Anschlussmethode
HDMI
Komponenten
SCART (S-video)
SCART (RGB oder FBAS)
HINWEISE
• Um Fernsehton über diesen Receiver zu genießen oder ein Fernsehprogramm mit einem an diesen Receiver angeschlossenen DVD-
Recorder oder Videorecorder zu genießen, schließen Sie Ihr Fernsehgerät auch mit dem SCART-Kabel an, wenn Anschluss über das
HDMI- oder Component-Videokabel vorgenommen wird. Die Eingangseinstellung des Fernsehgeräts kann aber bei manchen
Fernsehgeräten oder Quellen auf SCART-Eingang umschalten ungeachtet der Einstellung von „VIDEO OUTPUT" (siehe Seite 33).
• Die Bildschirmanzeige erscheint unter den folgenden Bedingungen nicht auf dem Fernsehbildschirm:
– Wenn Ihr Fernsehgerät mit dem HDMI-Kabel angeschlossen wird und die Video-Eingangseinstellung (siehe Seite 20) auf „HDMI"
eingestellt wird. Stellen Sie die Videoeingangseinstellung auf eine andere Stellung als „HDMI", um die Bildschirmanzeige zu
verwenden.
– Wenn Ihr Fernsehgerät nur mit dem SCART-Kabel angeschlossen wird und die Video-Eingangseinstellung auf „RGB" eingestellt
wird. Stellen Sie die Videoeingangseinstellung auf eine andere Stellung als „RGB", um die Bildschirmanzeige zu verwenden.
• Bei der Wiedergabe von Audio und Video mit dem HDMI-Anschluss leuchtet die HDMI-Lampe an der Vorderseite auf.
• Wählen Sie Audio- und Video-Eingangseinstellungen entsprechend der Verbindungsmethode. Einzelheiten siehe Seite 20.
• Stellen Sie den Audioeingang auf „HDMI", wenn Sie den Klang mit HDMI-Anschluss genießen. Siehe „Wählen der Audio-
Eingangseinstellung" auf Seite 20.
• Durch Verwendung eines HDMI-DVI Wandlerkabels können Sie die Quellkomponenten oder das Fernsehgerät mit DVI-Ausgang
anschließen. Wenn Sie diese Komponenten oder das Fernsehgerät anschließen, stellen Sie die Audio-Eingangseinstellung auf eine
andere Stellung als „HDMI" ein. (Siehe Seite 20.)
• Dieser Receiver ist mit Standard-Videoformaten kompatibel. Wenn nicht standardmäßige Videoformate angelegt sind, kann es sein,
dass das Bild nicht richtig im Fernsehbildschirm erscheint.
• Das Fernsehbild hat möglicherweise ein anderes Seitenverhältnis als das bei den Quellkomponenten eingestellte.
• Beim Anschließen eines Fernsehgeräts an diesen Receiver mit einem HDMI-Kabel wird der an diesem Receiver angelegte Ton nicht
zu den Lautsprechern des Fernsehgeräts übertragen. Sie können nur Klang von den an diesem Receiver angeschlossenen
Lautsprechern genießen.
• Beim Anschließen eines Fernsehgeräts an diesen Receiver mit einem HDMI-Kabel kann durch Einschalten einer Quellkomponente
oder Umstellen der Eingangseinstellung für Audio oder Video dieses Receivers ein Störgeräusch erzeugt oder eine Unterbrechung in
Ton und Bild hervorgerufen werden. In diesem Fall schalten Sie den Receiver aus und danach erneut ein.
• Wenn Sie Material genießen, das durch HDCP (High-Bandwidth Digital Content Protection, siehe Seite 1) geschützt ist, schließen Sie
ein HDCP-kompatibles Fernsehgerät an diesen Receiver an; andernfalls kann es sein, dass das Bild nicht richtig erscheint.
• Wenn Sie HDCP-Inhalte genießen, können Ton und Bild wegen des Bestätigungsvorgangs zuerst einige Sekunden lang nicht zu
Lautsprechern und Fernsehgerät übertragen werden.
10
Grün
Y
P
B
Blau
P Rot
R
MONITOR OUT
HDMI-Kabel
(nicht im Lieferumfang
enthalten)
SCART-Kabel
(nicht im Lieferumfang enthalten)
VIDEO OUTPUT
HDMI
CMPNT
S
RGB/C
Virta on katkaistava kaikista komponenteista
ennen liitäntöjen suorittamista.
Komponenten-Videokabel (nicht im Lieferumfang enthalten)
ı
Å Zum Komponenten-Videoeingang
• Schließen Sie Y, P , und P
B
ı Zum HDMI-Eingang
Ç Zum SCART-Anschluss
Schließen Sie ein Fernsehgerät NICHT über einen
Videorecorder an bzw. schließen Sie KEIN integriertes
Video-/Fernsehgerät an, andernfalls kann der Bildempfang
verzerrt werden.
Å
Fernsehgerät
Ç
: Signalstrom
richtig an.
R
