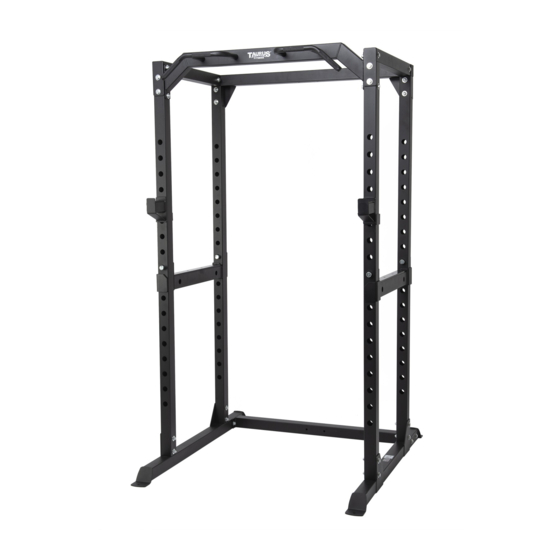

- Seite 1 Montage- und Bedienungsanleitung TF-CAGE TF-CAGE-LAT TFCAGE.01.01 TF-CAGE-DIP TF-CAGE-HOOKS Taurus DF-BR TF-CAGE Power Cage Premium...
- Seite 2 Power Cage Premium...
-
Seite 3: Sicherheitshinweise
Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Qualitäts-Trainingsgerät der Marke Taurus entschieden haben, der Marke, die Sportlerherzen höher schlagen lässt. Taurus bietet eine breite Palette an (Heim-)Fitnessge- räten wie beispielsweise Ellipsentrainer, Ergometer, Laufbänder und Kraftstationen an. Taurus-Geräte sind die optimalen Geräte für alle, die zu Hause trainieren wollen, unabhängig von ihren Zielen und... -
Seite 4: Inhaltsverzeichnis
INHALTSVERZEICHNIS ALLGEMEINE INFORMATIONEN 1.1 Technische Daten 1.2 Persönliche Sicherheit 1.3 Aufstellort MONTAGEHINWEISE, WARTUNG UND PFLEGE 2.1 Allgemeine Hinweise 2.2 Störungen und Fehlerdiagnose 2.3 Wartungs- und Inspektionskalender MONTAGE 3.1 Packungsinhalt 3.2 Montageanleitung MONTAGE DES ZUBEHÖRS 4.1 Latzug für den Power Cage Premium 4.2 Dip-Station für den Power Cage Premium 4.3 Hooks für den Power Cage Premium GARANTIE INFORMATIONEN... -
Seite 5: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN Technische Daten Power Cage Premium: Artikelgewicht (brutto, inkl. Verpackung): 80 kg Artikelgewicht (netto, ohne Verpackung): 74,5 kg Verpackungsmaße Kartons (L x B x H): Karton 1 - 138 cm x 36 cm x 24 cm Karton 2 - 202 cm x 19 cm x 14,5 cm Aufstellmaße (L x B x H): 118,9 cm x 133,7 x 214 cm Maximales Benutzergewicht: 150 kg ZUBEHÖR... -
Seite 6: Persönliche Sicherheit
Persönliche Sicherheit Bevor Sie mit der Nutzung des Gerätes beginnen, sollten Sie durch Ihren Hausarzt klären, ob das Training für Sie aus gesundheitlicher Sicht geeignet ist. Betroffen hiervon sind vor allem Per- sonen, die eine vererbungsbedingte Anlage zu Bluthochdruck oder Herzleiden haben, über 45 Jahre alt sind, rauchen, überhöhte Cholersterinwerte aufweisen, übergewichtig sind und/oder im letzten Jahr nicht regelmäßig Sport getrieben haben. -
Seite 7: Montagehinweise, Wartung Und Pflege
Tauschen Sie deshalb beschädigte oder verschlissene Bauteile sofort aus. Wen- den Sie sich in einem solchen Fall an den Vertragspartner. Bis zur Instandsetzung sollte das Gerät nicht weiter benutzt werden. Vewenden Sie im Bedarfsfall nur original Taurus-Ersatzteile. Kontrollieren Sie einmal im Monat den Festsitz aller Schraubenverbindungen. -
Seite 8: Störungen Und Fehlerdiagnose
Störungen und Fehlerdiagnose Das Gerät durchläuft in der Produktion regelmäßig Qualitätskontrollen. Dennoch können Störungen oder Fehlfunktionen am Gerät auftreten. Häufig sind Einzelteile für diese Störungen verantwortlich, ein Austausch ist meist ausreichend. Die häufigsten Fehler sind bei den Schraubverbindungen, deren Behebung entnehmen Sie bitte aus folgender Übersicht. Sollte das Gerät dennoch nicht ordnungs- gemäß... -
Seite 9: Montage
MONTAGE Wir empfehlen Ihnen, die Schrauben und Bolzen zunächst nicht ganz festzuziehen, um den Aufbau des Trainingsgerätes zu erleichtern. Vergewissern Sie sich jedoch, dass Sie nach dem Aufbau alle Schrauben und Bolzen fest anziehen. Packungsinhalt Hinweis: Sollte Ihnen während der Montage auffallen, dass ein Bauteil fehlt oder beschädigt ist, setzen Sie sich mit Ihrem Vertragspartner in Verbindung. -
Seite 10: Montageanleitung
Montageanleitung: Power Cage Premium Schritt 1: 1. Montieren Sie die Querstrebe (4) am linken und rechten Hauptrahmen (2 & 3) mit vier Schrauben (16), acht großen Unterlegscheiben (17) und vier Muttern (18). Power Cage Premium... - Seite 11 Schritt 2: 1. Montieren Sie vier vertikale Rahmenteile (1) am linken und rechten Hauptrahmen (2 & 3) mit acht Schrauben (16), 16 großen Unterlegscheiben (17) und acht Muttern (18).
- Seite 12 Schritt 3 1. Montieren Sie den oberen Rahmen (5) am vertikalen Rahmenteil (1) mit vier Schrauben (16) acht großen Unterlegscheiben (17) und vier Muttern (18). 2. Montieren Sie die zwei oberen Streben (6) am vertikalen Rahmenteil (1) mit vier Schrauben (16), acht großen Unterlegscheiben (17) und vier Muttern (18).
- Seite 13 Schritt 4: 1. Montieren Sie den linken und rechten Griff (8 & 9) an der Klimmzugstange (7) mit vier Schrauben (15) und vier großen Unterlegscheiben (17). 2. Montieren Sie die Klimmzugstange (7) an der oberen Strebe (6) und an dem vertikalen Rahmenteil (1) mit vier Schrauben (16), acht großen Unterlegscheiben (17) und vier Muttern (18).
-
Seite 14: Montage Des Zubehörs
Bei den folgenden drei Geräten handelt es sich um optional erhältliches Zubehör für den Power Cage Premium der Marke Taurus. Der Latzug, die Dip-Station und die Hooks sind nicht im Lieferumfang des Power Cage Premium enthalten und müssen separat erworben werden. Setzen Sie sich für weitere Informationen mit Ihrem Vertragspartner in Verbindung. - Seite 15 Schritt 2: 1. Montieren Sie die Umlenkrolle (8) am Hauptrahmen des Latzugs (2) mit Schraube (15), zwei Unter- legscheiben (19) und Mutter (20). 2. Montieren Sie die Führungsstange (3) und Hubstange (4) am Hauptrahmen des Latzugs (2) mit der Schiebehülse (11) und zwei Schrauben (18). 3.
- Seite 16 Schritt 3 1. Montieren Sie drei Umlenkrollen (8) am mittleren Mast (1) mit drei Schrauben (16), sechs Umlenkrollenbuchsen (12), sechs Unterlegscheiben (19) und drei Muttern (20). 2. Montieren Sie den mittleren Mast (1) am Power Rack und der Führungsstange (3) mit zwei Schrau- ben (17), zwei Schrauben (16), sechs Unterlegscheiben (19) und zwei Muttern (20).
- Seite 17 Schritt 4: 1. Führen Sie das Kabel A-3000 (21) durch die Punkte a, b, c, d und e und ziehen Sie das Schraubenen- de des Kabels an der Hubstange (4) fest. 2. Führen Sie das Kabel B-3250 (22) durch die Punkte f, g und h und montieren Sie das Ösenende des Kabels am Hauptrahmen des Latzugs (2) mit zwei Haken (13) und der Kette (14).
-
Seite 18: Dip-Station Für Den Power Cage Premium
Montageanleitung: Dip-Station für den Power Cage Premium Schritt 1 Schritt 2 Schritt 3 Power Cage Premium... -
Seite 19: Hooks Für Den Power Cage Premium
Montageanleitung: Hooks für den Power Cage Premium Schritt 1 Schritt 2 Schritt 3... -
Seite 20: Garantie Informationen
GARANTIE INFORMATIONEN Trainingsgeräte von Taurus unterliegen einer strengen Qualitätskontrolle. Sollte ein bei uns gekauftes Fitnessgerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an un- seren aufgeführten Kundendienst zu wenden. Gerne stehen wir Ihnen telefonisch über die Technik-Hot- line zur Verfügung. -
Seite 21: Garantiebedingungen
Garantie-Service Während der Garantiezeit werden Geräte, die aufgrund von Material- oder Fabrikationsfehlern De- fekte aufweisen, nach unserer Wahl repariert oder ersetzt. Ausgetauschte Geräte oder Teile von Ge- räten gehen in unser Eigentum über. Die Garantieleistungen bewirken weder eine Verlängerung der Garantiezeit, noch setzen sie eine neue Garantie in Gang. -
Seite 22: Entsorgung
ENTSORGUNG Dieses Gerät darf am Ende seiner Lebensdauer nicht über den normalen Haushalts- müll entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Nähere Informatio- nen erhalten Sie bei der zuständigen Entsorgungsstelle Ihrer Gemeindeverwaltung. Die Werkstoffe sind gemäß... -
Seite 23: Zubehörbestellung
ZUBEHÖRBESTELLUNG Taurus Dip-Station für den Power Cage Premium ArtNr. TF-CAGE-DIP Taurus Latzug für den Power Cage Premium ArtNr. TF-CAGE-LAT Taurus Hooks für den Power Cage Premium ArtNr. TF-CAGE-HOOKS Gewichtsweste Professional ArtNr. TB-9110 Bodenmatte Gr. XL ArtNr. TF-FM-XL... -
Seite 24: Ersatzteilbestellung
10:00 - 17:00 Seriennummer und Modellbezeichnung Machen Sie die Seriennummer vor dem Aufbau Ihres Gerätes auf dem weißen Aufkleber ausfindig und tragen Sie sie in das entsprechende Feld ein. Seriennummer: Marke / Kategorie: Modellbezeichnung: Taurus TF-CAGE TF-CAGE-LAT TF-CAGE-DIP TF-CAGE-DHOOKS Power Cage Premium... -
Seite 25: Teileliste: Power Cage Premium
Teileliste: Power Cage Premium Bezeichnung (ENG) Anz. Vertical Frame Left Base Frame Right Base Frame Cross Brace Upper Frame Top Beam Chin Up Bar Left Handle Right Handle Left Safety Catch Right Safety Catch Left Adjustment Bar Right Adjustment Bar Bolt M10*16 Bolt M10*20 Bolt M10*80... -
Seite 26: Explosionszeichnung: Power Cage Premium
Explosionszeichnung: Power Cage Premium Power Cage Premium... -
Seite 27: Teileliste: Latzug Für Den Power Cage Premium
Teileliste: Latzug für den Power Cage Premium Bezeichnung (ENG) Spezifikation Anz. Middle Upper Post Weight Base Tube Guide Rod Sliding Weight Post Shiver Bar Lat Bar δ3*212*38 Bracket Pulley Φ90*27(厚) Φ25MM Weight Holder "Φ50*Φ4 Olympic Spring Clip " Φ60*Φ25*δ25 Sliding Sleeve Φ16*16 Pulley Bushing Hook... -
Seite 28: Explosionszeichnung: Latzug Für Den Power Cage Premium
Explosionszeichnung: Latzug für den Power Cage Premium Power Cage Premium... -
Seite 29: Teileliste: Hooks Für Den Power Cage Premium
Teileliste: Hooks für den Power Cage Premium Bezeichnung (ENG) Anz. Left Adjustment Bar Right Adjustment Bar Safety Catch Pad Bolt M5*10... -
Seite 30: Explosionszeichnung: Hooks Für Den Power Cage Premium
Explosionszeichnung: Hooks für den Power Cage Premium Power Cage Premium... -
Seite 31: Haftungsausschluss
HAFTUNGSAUSSCHLUSS ©2011 TAURUS® ist eine eingetragene Marke der Firma Sport-Tiedje GmbH. Alle Rechte vorbehalten. Jegliche Verwendung dieser Marke ohne die ausdrückliche schriftliche Genehmigung von Sport-Tiedje ist untersagt. Produkt und Handbuch können geändert werden. Die technischen Daten können ohne Vorankündigung geändert werden. - Seite 32 Notizen Power Cage Premium...
- Seite 33 Notizen...
- Seite 34 Notizen Power Cage Premium...
- Seite 36 Taurus Power Cage Premium...
