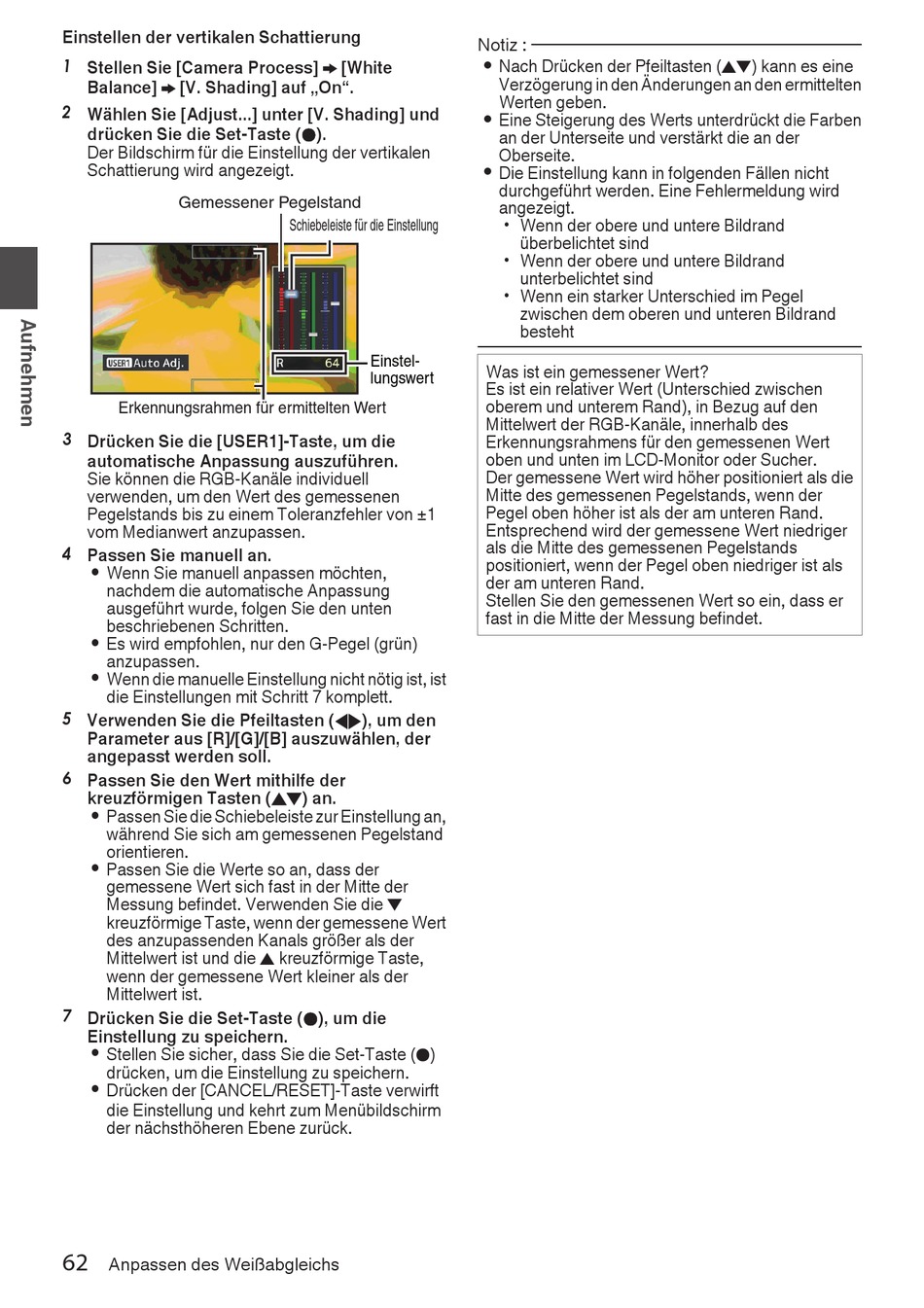

Einstellen der vertikalen Schattierung
1 Stellen Sie [Camera Process] B [White
Balance] B [V. Shading] auf „On".
2 Wählen Sie [Adjust...] unter [V. Shading] und
drücken Sie die Set-Taste (R).
Der Bildschirm für die Einstellung der vertikalen
Schattierung wird angezeigt.
Gemessener Pegelstand
Erkennungsrahmen für ermittelten Wert
.
3 Drücken Sie die [USER1]-Taste, um die
automatische Anpassung auszuführen.
Sie können die RGB-Kanäle individuell
verwenden, um den Wert des gemessenen
Pegelstands bis zu einem Toleranzfehler von ±1
vom Medianwert anzupassen.
4 Passen Sie manuell an.
Wenn Sie manuell anpassen möchten,
0
nachdem die automatische Anpassung
ausgeführt wurde, folgen Sie den unten
beschriebenen Schritten.
Es wird empfohlen, nur den G-Pegel (grün)
0
anzupassen.
Wenn die manuelle Einstellung nicht nötig ist, ist
0
die Einstellungen mit Schritt 7 komplett.
5 Verwenden Sie die Pfeiltasten (HI), um den
Parameter aus [R]/[G]/[B] auszuwählen, der
angepasst werden soll.
6 Passen Sie den Wert mithilfe der
kreuzförmigen Tasten (JK) an.
Passen Sie die Schiebeleiste zur Einstellung an,
0
während Sie sich am gemessenen Pegelstand
orientieren.
Passen Sie die Werte so an, dass der
0
gemessene Wert sich fast in der Mitte der
Messung befindet. Verwenden Sie die K
kreuzförmige Taste, wenn der gemessene Wert
des anzupassenden Kanals größer als der
Mittelwert ist und die J kreuzförmige Taste,
wenn der gemessene Wert kleiner als der
Mittelwert ist.
7 Drücken Sie die Set-Taste (R), um die
Einstellung zu speichern.
Stellen Sie sicher, dass Sie die Set-Taste (R)
0
drücken, um die Einstellung zu speichern.
Drücken der [CANCEL/RESET]-Taste verwirft
0
die Einstellung und kehrt zum Menübildschirm
der nächsthöheren Ebene zurück.
62
Anpassen des Weißabgleichs
Schiebeleiste für die Einstellung
Einstel-
lungswert
Notiz :
Nach Drücken der Pfeiltasten (JK) kann es eine
0
Verzögerung in den Änderungen an den ermittelten
Werten geben.
Eine Steigerung des Werts unterdrückt die Farben
0
an der Unterseite und verstärkt die an der
Oberseite.
Die Einstellung kann in folgenden Fällen nicht
0
durchgeführt werden. Eine Fehlermeldung wird
angezeigt.
Wenn der obere und untere Bildrand
0
überbelichtet sind
Wenn der obere und untere Bildrand
0
unterbelichtet sind
Wenn ein starker Unterschied im Pegel
0
zwischen dem oberen und unteren Bildrand
besteht
Was ist ein gemessener Wert?
Es ist ein relativer Wert (Unterschied zwischen
oberem und unterem Rand), in Bezug auf den
Mittelwert der RGB-Kanäle, innerhalb des
Erkennungsrahmens für den gemessenen Wert
oben und unten im LCD-Monitor oder Sucher.
Der gemessene Wert wird höher positioniert als die
Mitte des gemessenen Pegelstands, wenn der
Pegel oben höher ist als der am unteren Rand.
Entsprechend wird der gemessene Wert niedriger
als die Mitte des gemessenen Pegelstands
positioniert, wenn der Pegel oben niedriger ist als
der am unteren Rand.
Stellen Sie den gemessenen Wert so ein, dass er
fast in die Mitte der Messung befindet.
