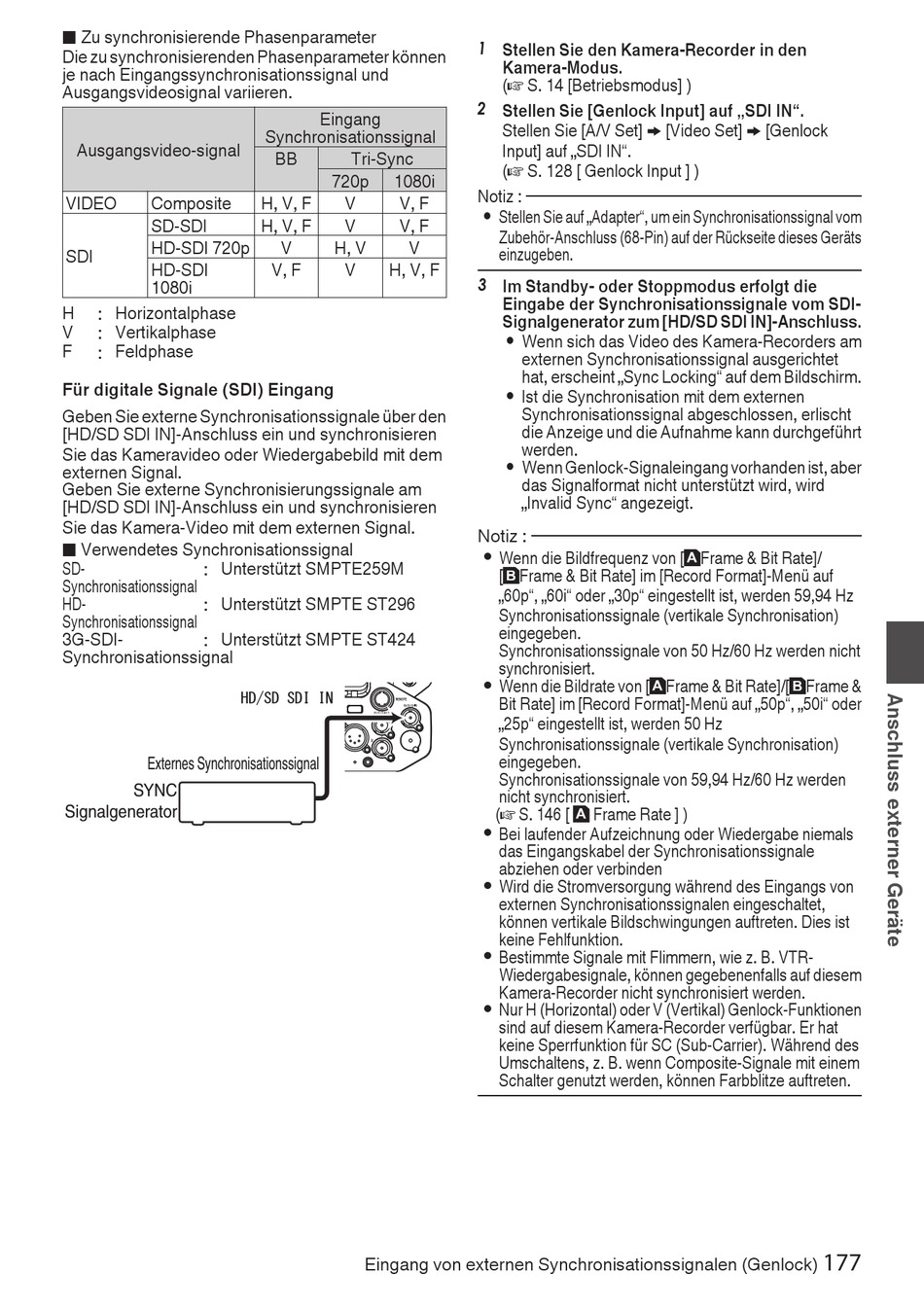

o Zu synchronisierende Phasenparameter
Die zu synchronisierenden Phasenparameter können
je nach Eingangssynchronisationssignal und
Ausgangsvideosignal variieren.
Ausgangsvideo-signal
VIDEO
Composite
SD-SDI
HD-SDI 720p
SDI
HD-SDI
1080i
H
: Horizontalphase
V
: Vertikalphase
F
: Feldphase
Für digitale Signale (SDI) Eingang
Geben Sie externe Synchronisationssignale über den
[HD/SD SDI IN]-Anschluss ein und synchronisieren
Sie das Kameravideo oder Wiedergabebild mit dem
externen Signal.
Geben Sie externe Synchronisierungssignale am
[HD/SD SDI IN]-Anschluss ein und synchronisieren
Sie das Kamera-Video mit dem externen Signal.
o Verwendetes Synchronisationssignal
SD-
: Unterstützt SMPTE259M
Synchronisationssignal
HD-
: Unterstützt SMPTE ST296
Synchronisationssignal
3G-SDI-
: Unterstützt SMPTE ST424
Synchronisationssignal
Externes Synchronisationssignal
SYNC
Signalgenerator
.
Eingang
Synchronisationssignal
BB
Tri-Sync
720p
1080i
H, V, F
V
V, F
H, V, F
V
V, F
V
H, V
V
V, F
V
H, V, F
Eingang von externen Synchronisationssignalen (Genlock)
1 Stellen Sie den Kamera-Recorder in den
Kamera-Modus.
(A S. 14 [Betriebsmodus] )
2 Stellen Sie [Genlock Input] auf „SDI IN".
Stellen Sie [A/V Set] B [Video Set] B [Genlock
Input] auf „SDI IN".
(A S. 128 [ Genlock Input ] )
Notiz :
Stellen Sie auf „Adapter", um ein Synchronisationssignal vom
0
Zubehör-Anschluss (68-Pin) auf der Rückseite dieses Geräts
einzugeben.
3 Im Standby- oder Stoppmodus erfolgt die
Eingabe der Synchronisationssignale vom SDI-
Signalgenerator zum [HD/SD SDI IN]-Anschluss.
Wenn sich das Video des Kamera-Recorders am
0
externen Synchronisationssignal ausgerichtet
hat, erscheint „Sync Locking" auf dem Bildschirm.
Ist die Synchronisation mit dem externen
0
Synchronisationssignal abgeschlossen, erlischt
die Anzeige und die Aufnahme kann durchgeführt
werden.
Wenn Genlock-Signaleingang vorhanden ist, aber
0
das Signalformat nicht unterstützt wird, wird
„Invalid Sync" angezeigt.
Notiz :
Wenn die Bildfrequenz von [WFrame & Bit Rate]/
0
[YFrame & Bit Rate] im [Record Format]-Menü auf
„60p", „60i" oder „30p" eingestellt ist, werden 59,94 Hz
Synchronisationssignale (vertikale Synchronisation)
eingegeben.
Synchronisationssignale von 50 Hz/60 Hz werden nicht
synchronisiert.
Wenn die Bildrate von [WFrame & Bit Rate]/[YFrame &
0
Bit Rate] im [Record Format]-Menü auf „50p", „50i" oder
„25p" eingestellt ist, werden 50 Hz
Synchronisationssignale (vertikale Synchronisation)
eingegeben.
Synchronisationssignale von 59,94 Hz/60 Hz werden
nicht synchronisiert.
(A S. 146 [ W Frame Rate ] )
Bei laufender Aufzeichnung oder Wiedergabe niemals
0
das Eingangskabel der Synchronisationssignale
abziehen oder verbinden
Wird die Stromversorgung während des Eingangs von
0
externen Synchronisationssignalen eingeschaltet,
können vertikale Bildschwingungen auftreten. Dies ist
keine Fehlfunktion.
Bestimmte Signale mit Flimmern, wie z. B. VTR-
0
Wiedergabesignale, können gegebenenfalls auf diesem
Kamera-Recorder nicht synchronisiert werden.
Nur H (Horizontal) oder V (Vertikal) Genlock-Funktionen
0
sind auf diesem Kamera-Recorder verfügbar. Er hat
keine Sperrfunktion für SC (Sub-Carrier). Während des
Umschaltens, z. B. wenn Composite-Signale mit einem
Schalter genutzt werden, können Farbblitze auftreten.
177
