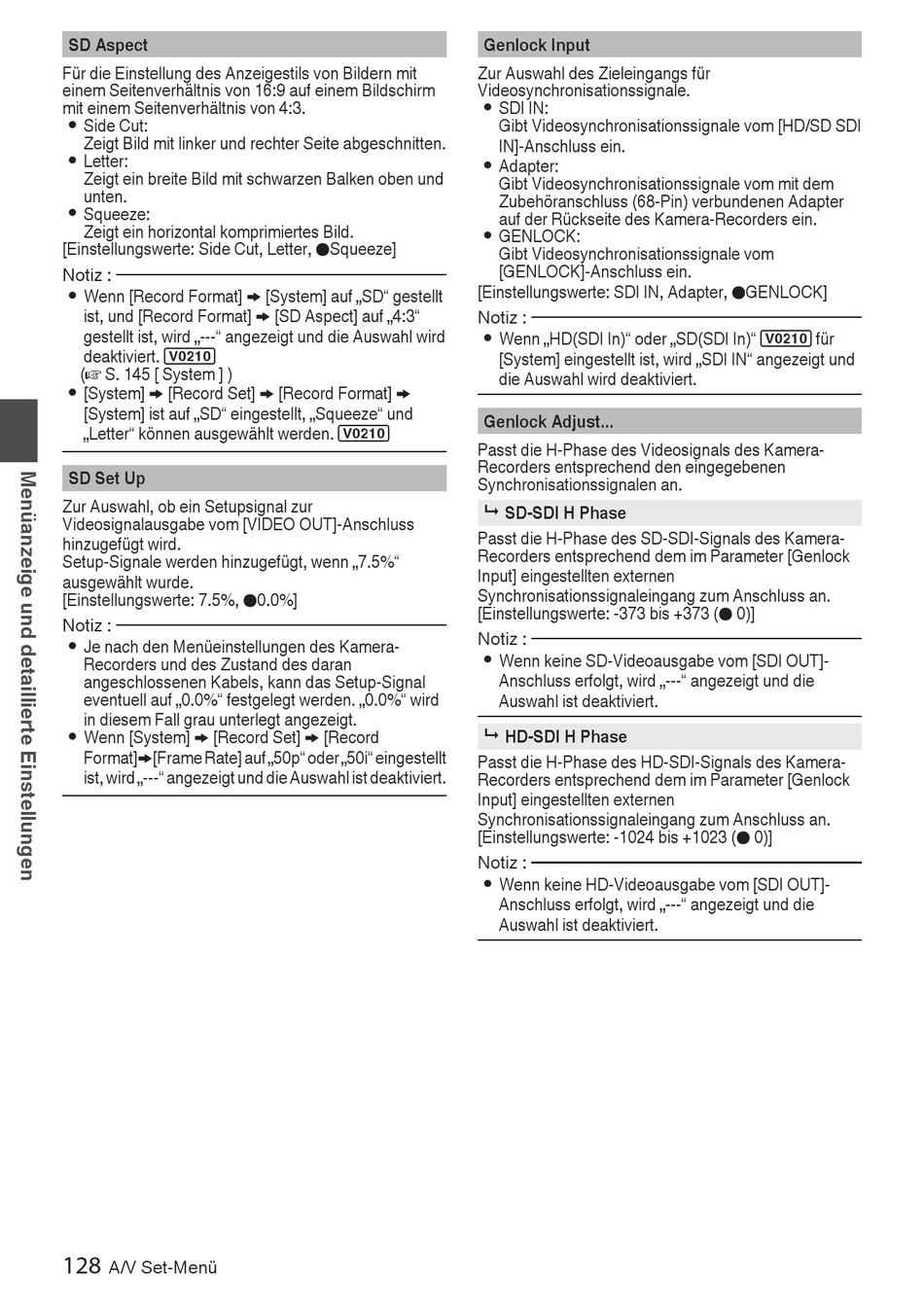

JVC GY-HC900CHU Bedienungsanleitung Seite 128

SD Aspect
Für die Einstellung des Anzeigestils von Bildern mit
einem Seitenverhältnis von 16:9 auf einem Bildschirm
mit einem Seitenverhältnis von 4:3.
Side Cut:
0
Zeigt Bild mit linker und rechter Seite abgeschnitten.
Letter:
0
Zeigt ein breite Bild mit schwarzen Balken oben und
unten.
Squeeze:
0
Zeigt ein horizontal komprimiertes Bild.
[Einstellungswerte: Side Cut, Letter, RSqueeze]
Notiz :
Wenn [Record Format] B [System] auf „SD" gestellt
0
ist, und [Record Format] B [SD Aspect] auf „4:3"
gestellt ist, wird „---" angezeigt und die Auswahl wird
deaktiviert. 2
(A S. 145 [ System ] )
[System] B [Record Set] B [Record Format] B
0
[System] ist auf „SD" eingestellt, „Squeeze" und
„Letter" können ausgewählt werden. 2
SD Set Up
Zur Auswahl, ob ein Setupsignal zur
Videosignalausgabe vom [VIDEO OUT]-Anschluss
hinzugefügt wird.
Setup-Signale werden hinzugefügt, wenn „7.5%"
ausgewählt wurde.
[Einstellungswerte: 7.5%, R0.0%]
Notiz :
Je nach den Menüeinstellungen des Kamera-
0
Recorders und des Zustand des daran
angeschlossenen Kabels, kann das Setup-Signal
eventuell auf „0.0%" festgelegt werden. „0.0%" wird
in diesem Fall grau unterlegt angezeigt.
Wenn [System] B [Record Set] B [Record
0
Format]B[Frame Rate] auf „50p" oder „50i" eingestellt
ist, wird „---" angezeigt und die Auswahl ist deaktiviert.
128
A/V Set-Menü
Genlock Input
Zur Auswahl des Zieleingangs für
Videosynchronisationssignale.
SDI IN:
0
Gibt Videosynchronisationssignale vom [HD/SD SDI
IN]-Anschluss ein.
Adapter:
0
Gibt Videosynchronisationssignale vom mit dem
Zubehöranschluss (68-Pin) verbundenen Adapter
auf der Rückseite des Kamera-Recorders ein.
GENLOCK:
0
Gibt Videosynchronisationssignale vom
[GENLOCK]-Anschluss ein.
[Einstellungswerte: SDI IN, Adapter, RGENLOCK]
Notiz :
Wenn „HD(SDI In)" oder „SD(SDI In)" 2 für
0
[System] eingestellt ist, wird „SDI IN" angezeigt und
die Auswahl wird deaktiviert.
Genlock Adjust...
Passt die H-Phase des Videosignals des Kamera-
Recorders entsprechend den eingegebenen
Synchronisationssignalen an.
9 SD-SDI H Phase
Passt die H-Phase des SD-SDI-Signals des Kamera-
Recorders entsprechend dem im Parameter [Genlock
Input] eingestellten externen
Synchronisationssignaleingang zum Anschluss an.
[Einstellungswerte: -373 bis +373 (R 0)]
Notiz :
Wenn keine SD-Videoausgabe vom [SDI OUT]-
0
Anschluss erfolgt, wird „---" angezeigt und die
Auswahl ist deaktiviert.
9 HD-SDI H Phase
Passt die H-Phase des HD-SDI-Signals des Kamera-
Recorders entsprechend dem im Parameter [Genlock
Input] eingestellten externen
Synchronisationssignaleingang zum Anschluss an.
[Einstellungswerte: -1024 bis +1023 (R 0)]
Notiz :
Wenn keine HD-Videoausgabe vom [SDI OUT]-
0
Anschluss erfolgt, wird „---" angezeigt und die
Auswahl ist deaktiviert.
