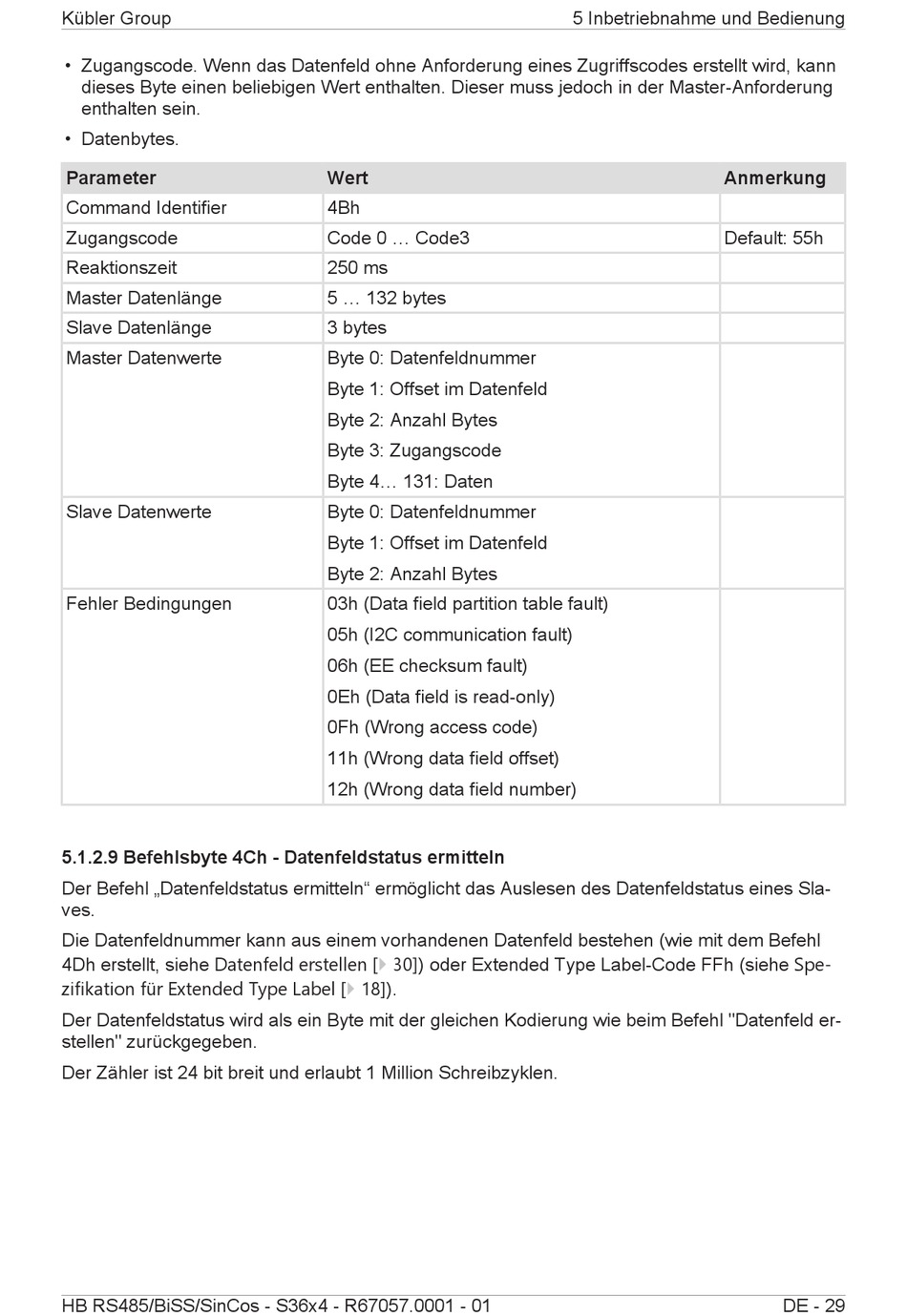

Kübler Group
• Zugangscode. Wenn das Datenfeld ohne Anforderung eines Zugriffscodes erstellt wird, kann
dieses Byte einen beliebigen Wert enthalten. Dieser muss jedoch in der Master-Anforderung
enthalten sein.
• Datenbytes.
Parameter
Command Identifier
Zugangscode
Reaktionszeit
Master Datenlänge
Slave Datenlänge
Master Datenwerte
Slave Datenwerte
Fehler Bedingungen
5.1.2.9 Befehlsbyte 4Ch - Datenfeldstatus ermitteln
Der Befehl „Datenfeldstatus ermitteln" ermöglicht das Auslesen des Datenfeldstatus eines Sla-
ves.
Die Datenfeldnummer kann aus einem vorhandenen Datenfeld bestehen (wie mit dem Befehl
4Dh erstellt, siehe Datenfeld erstellen [} 30]) oder Extended Type Label-Code FFh (siehe Spe-
zifikation für Extended Type Label [} 18]).
Der Datenfeldstatus wird als ein Byte mit der gleichen Kodierung wie beim Befehl "Datenfeld er-
stellen" zurückgegeben.
Der Zähler ist 24 bit breit und erlaubt 1 Million Schreibzyklen.
HB RS485/BiSS/SinCos - S36x4 - R67057.0001 - 01
Wert
4Bh
Code 0 ... Code3
250 ms
5 ... 132 bytes
3 bytes
Byte 0: Datenfeldnummer
Byte 1: Offset im Datenfeld
Byte 2: Anzahl Bytes
Byte 3: Zugangscode
Byte 4... 131: Daten
Byte 0: Datenfeldnummer
Byte 1: Offset im Datenfeld
Byte 2: Anzahl Bytes
03h (Data field partition table fault)
05h (I2C communication fault)
06h (EE checksum fault)
0Eh (Data field is read-only)
0Fh (Wrong access code)
11h (Wrong data field offset)
12h (Wrong data field number)
5 Inbetriebnahme und Bedienung
Anmerkung
Default: 55h
DE - 29
