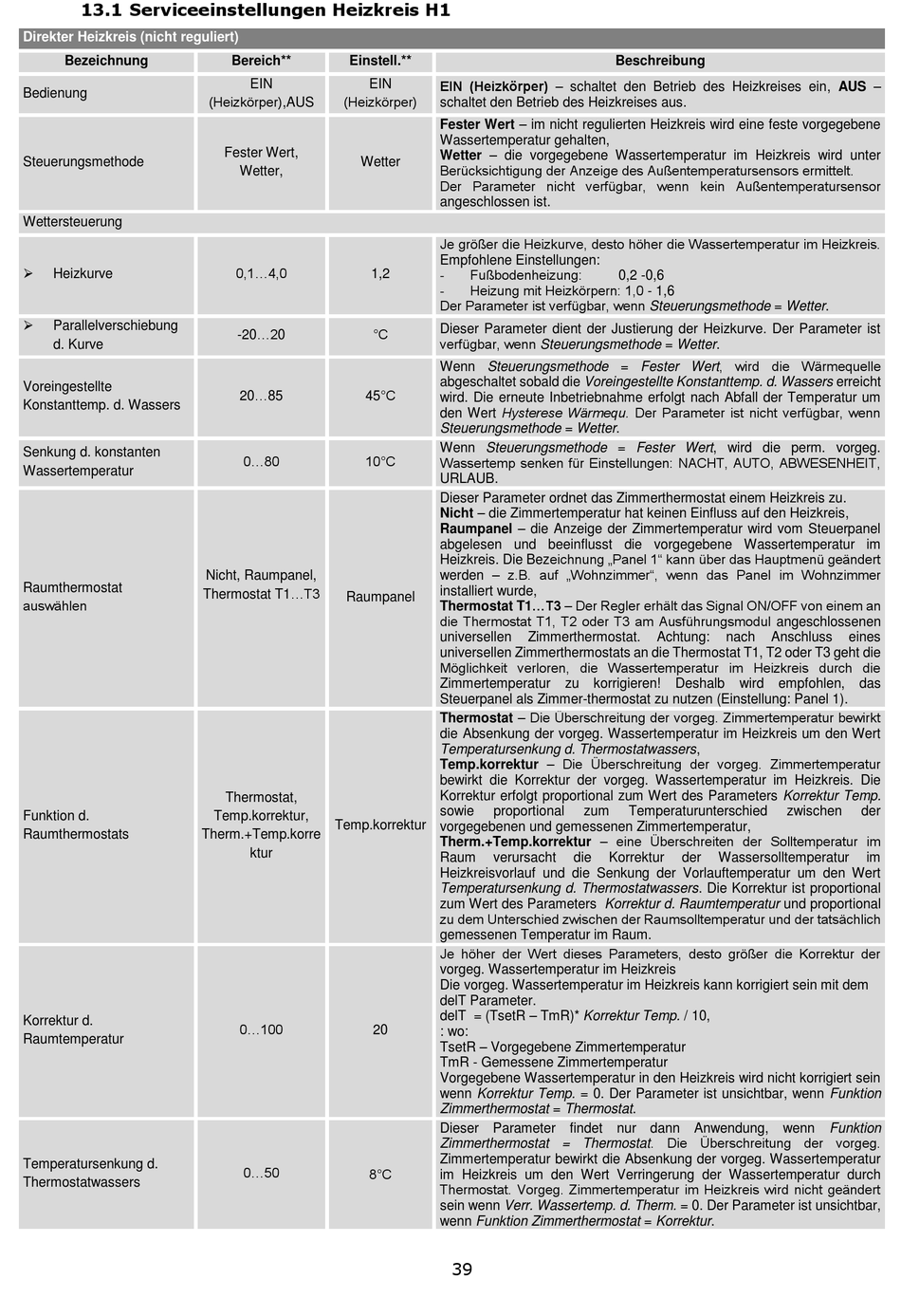

13.1 Serviceeinstellungen Heizkreis H1
Direkter Heizkreis (nicht reguliert)
Bezeichnung
Bedienung
Steuerungsmethode
Wettersteuerung
Heizkurve
Parallelverschiebung
d. Kurve
Voreingestellte
Konstanttemp. d. Wassers
Senkung d. konstanten
Wassertemperatur
Raumthermostat
auswählen
Funktion d.
Raumthermostats
Korrektur d.
Raumtemperatur
Temperatursenkung d.
Thermostatwassers
Bereich**
Einstell.**
EIN
EIN
(Heizkörper),AUS
(Heizkörper)
Fester Wert,
Wetter
Wetter,
0,1...4,0
1,2
-20...20
20...85
45°C
0...80
10°C
Nicht, Raumpanel,
Thermostat T1...T3
Raumpanel
Thermostat,
Temp.korrektur,
Temp.korrektur
Therm.+Temp.korre
ktur
0...100
0...50
8°C
EIN (Heizkörper) – schaltet den Betrieb des Heizkreises ein, AUS –
schaltet den Betrieb des Heizkreises aus.
Fester Wert – im nicht regulierten Heizkreis wird eine feste vorgegebene
Wassertemperatur gehalten,
Wetter – die vorgegebene Wassertemperatur im Heizkreis wird unter
Berücksichtigung der Anzeige des Außentemperatursensors ermittelt.
Der Parameter nicht verfügbar, wenn kein Außentemperatursensor
angeschlossen ist.
Je größer die Heizkurve, desto höher die Wassertemperatur im Heizkreis.
Empfohlene Einstellungen:
Fußbodenheizung:
-
Heizung mit Heizkörpern: 1,0 - 1,6
-
Der Parameter ist verfügbar, wenn Steuerungsmethode = Wetter.
Dieser Parameter dient der Justierung der Heizkurve. Der Parameter ist
°C
verfügbar, wenn Steuerungsmethode = Wetter.
Wenn Steuerungsmethode = Fester Wert, wird die Wärmequelle
abgeschaltet sobald die Voreingestellte Konstanttemp. d. Wassers erreicht
wird. Die erneute Inbetriebnahme erfolgt nach Abfall der Temperatur um
den Wert Hysterese Wärmequ. Der Parameter ist nicht verfügbar, wenn
Steuerungsmethode = Wetter.
Wenn Steuerungsmethode = Fester Wert, wird die perm. vorgeg.
Wassertemp senken für Einstellungen: NACHT, AUTO, ABWESENHEIT,
URLAUB.
Dieser Parameter ordnet das Zimmerthermostat einem Heizkreis zu.
Nicht – die Zimmertemperatur hat keinen Einfluss auf den Heizkreis,
Raumpanel – die Anzeige der Zimmertemperatur wird vom Steuerpanel
abgelesen und beeinflusst die vorgegebene Wassertemperatur im
Heizkreis. Die Bezeichnung „Panel 1" kann über das Hauptmenü geändert
werden – z.B. auf „Wohnzimmer", wenn das Panel im Wohnzimmer
installiert wurde,
Thermostat T1...T3 – Der Regler erhält das Signal ON/OFF von einem an
die Thermostat T1, T2 oder T3 am Ausführungsmodul angeschlossenen
universellen
Zimmerthermostat.
universellen Zimmerthermostats an die Thermostat T1, T2 oder T3 geht die
Möglichkeit verloren, die Wassertemperatur im Heizkreis durch die
Zimmertemperatur
Steuerpanel als Zimmer-thermostat zu nutzen (Einstellung: Panel 1).
Thermostat – Die Überschreitung der vorgeg. Zimmertemperatur bewirkt
die Absenkung der vorgeg. Wassertemperatur im Heizkreis um den Wert
Temperatursenkung d. Thermostatwassers,
Temp.korrektur – Die Überschreitung der vorgeg. Zimmertemperatur
bewirkt die Korrektur der vorgeg. Wassertemperatur im Heizkreis. Die
Korrektur erfolgt proportional zum Wert des Parameters Korrektur Temp.
sowie
proportional
vorgegebenen und gemessenen Zimmertemperatur,
Therm.+Temp.korrektur – eine Überschreiten der Solltemperatur im
Raum
verursacht
Heizkreisvorlauf und die Senkung der Vorlauftemperatur um den Wert
Temperatursenkung d. Thermostatwassers. Die Korrektur ist proportional
zum Wert des Parameters Korrektur d. Raumtemperatur und proportional
zu dem Unterschied zwischen der Raumsolltemperatur und der tatsächlich
gemessenen Temperatur im Raum.
Je höher der Wert dieses Parameters, desto größer die Korrektur der
vorgeg. Wassertemperatur im Heizkreis
Die vorgeg. Wassertemperatur im Heizkreis kann korrigiert sein mit dem
delT Parameter.
delT = (TsetR – TmR)* Korrektur Temp. / 10,
20
: wo:
TsetR – Vorgegebene Zimmertemperatur
TmR - Gemessene Zimmertemperatur
Vorgegebene Wassertemperatur in den Heizkreis wird nicht korrigiert sein
wenn Korrektur Temp. = 0. Der Parameter ist unsichtbar, wenn Funktion
Zimmerthermostat = Thermostat.
Dieser Parameter findet nur dann Anwendung,
Zimmerthermostat = Thermostat. Die Überschreitung der vorgeg.
Zimmertemperatur bewirkt die Absenkung der vorgeg. Wassertemperatur
im Heizkreis um den Wert Verringerung der Wassertemperatur durch
Thermostat. Vorgeg. Zimmertemperatur im Heizkreis wird nicht geändert
sein wenn Verr. Wassertemp. d. Therm. = 0. Der Parameter ist unsichtbar,
wenn Funktion Zimmerthermostat = Korrektur.
39
Beschreibung
0,2 -0,6
Achtung:
nach
zu
korrigieren!
Deshalb
zum
Temperaturunterschied
die
Korrektur
der
Wassersolltemperatur
Anschluss
eines
wird
empfohlen,
das
zwischen
der
im
wenn
Funktion
