11 Hydraulische Schemata

:

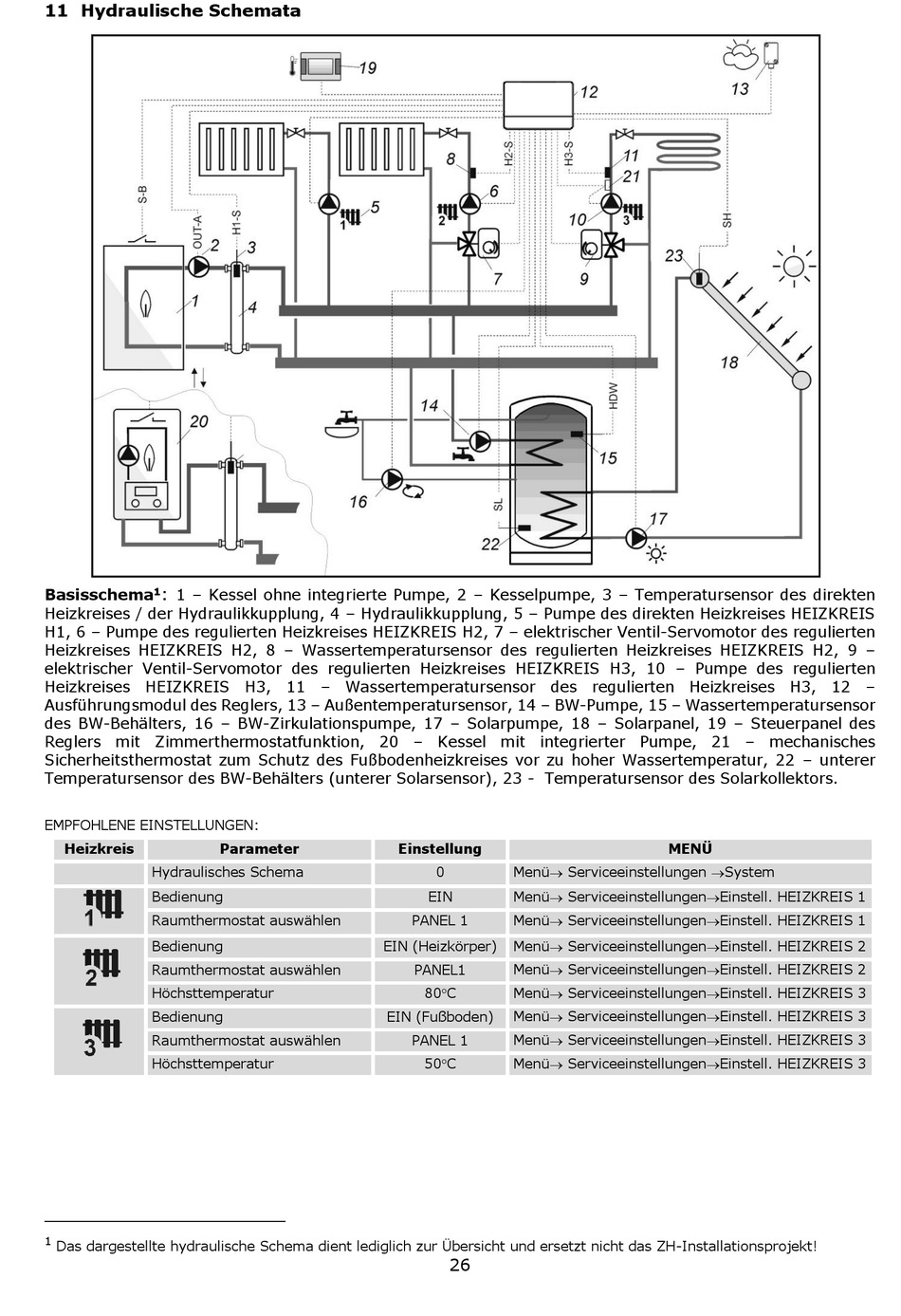

Basisschema 1 1 – Kessel ohne integrierte Pumpe, 2 – Kesselpumpe, 3 – Temperatursensor des direkten
Heizkreises / der Hydraulikkupplung, 4 – Hydraulikkupplung, 5 – Pumpe des direkten Heizkreises HEIZKREIS
H1, 6 – Pumpe des regulierten Heizkreises HEIZKREIS H2, 7 – elektrischer Ventil-Servomotor des regulierten
Heizkreises HEIZKREIS H2, 8 – Wassertemperatursensor des regulierten Heizkreises HEIZKREIS H2, 9 –
elektrischer Ventil-Servomotor des regulierten Heizkreises HEIZKREIS H3, 10 – Pumpe des regulierten
Heizkreises HEIZKREIS H3, 11 – Wassertemperatursensor des regulierten Heizkreises H3, 12 –
Ausführungsmodul des Reglers, 13 – Außentemperatursensor, 14 – BW-Pumpe, 15 – Wassertemperatursensor
des BW-Behälters, 16 – BW-Zirkulationspumpe, 17 – Solarpumpe, 18 – Solarpanel, 19 – Steuerpanel des
Reglers mit Zimmerthermostatfunktion, 20 – Kessel mit integrierter Pumpe, 21 – mechanisches
Sicherheitsthermostat zum Schutz des Fußbodenheizkreises vor zu hoher Wassertemperatur, 22 – unterer
Temperatursensor des BW-Behälters (unterer Solarsensor), 23 - Temperatursensor des Solarkollektors.
EMPFOHLENE EINSTELLUNGEN:
Heizkreis
Hydraulisches Schema
Bedienung
Raumthermostat auswählen
Bedienung
Raumthermostat auswählen
Höchsttemperatur
Bedienung
Raumthermostat auswählen
Höchsttemperatur
1
Das dargestellte hydraulische Schema dient lediglich zur Übersicht und ersetzt nicht das ZH-Installationsprojekt!
Parameter
EIN (Heizkörper)
EIN (Fußboden)
Einstellung
0 Menü Serviceeinstellungen System
EIN Menü ServiceeinstellungenEinstell. HEIZKREIS 1
PANEL 1 Menü ServiceeinstellungenEinstell. HEIZKREIS 1
Menü ServiceeinstellungenEinstell. HEIZKREIS 2
Menü ServiceeinstellungenEinstell. HEIZKREIS 2
PANEL1
80C Menü ServiceeinstellungenEinstell. HEIZKREIS 3
Menü ServiceeinstellungenEinstell. HEIZKREIS 3
PANEL 1 Menü ServiceeinstellungenEinstell. HEIZKREIS 3
50C Menü ServiceeinstellungenEinstell. HEIZKREIS 3
26
