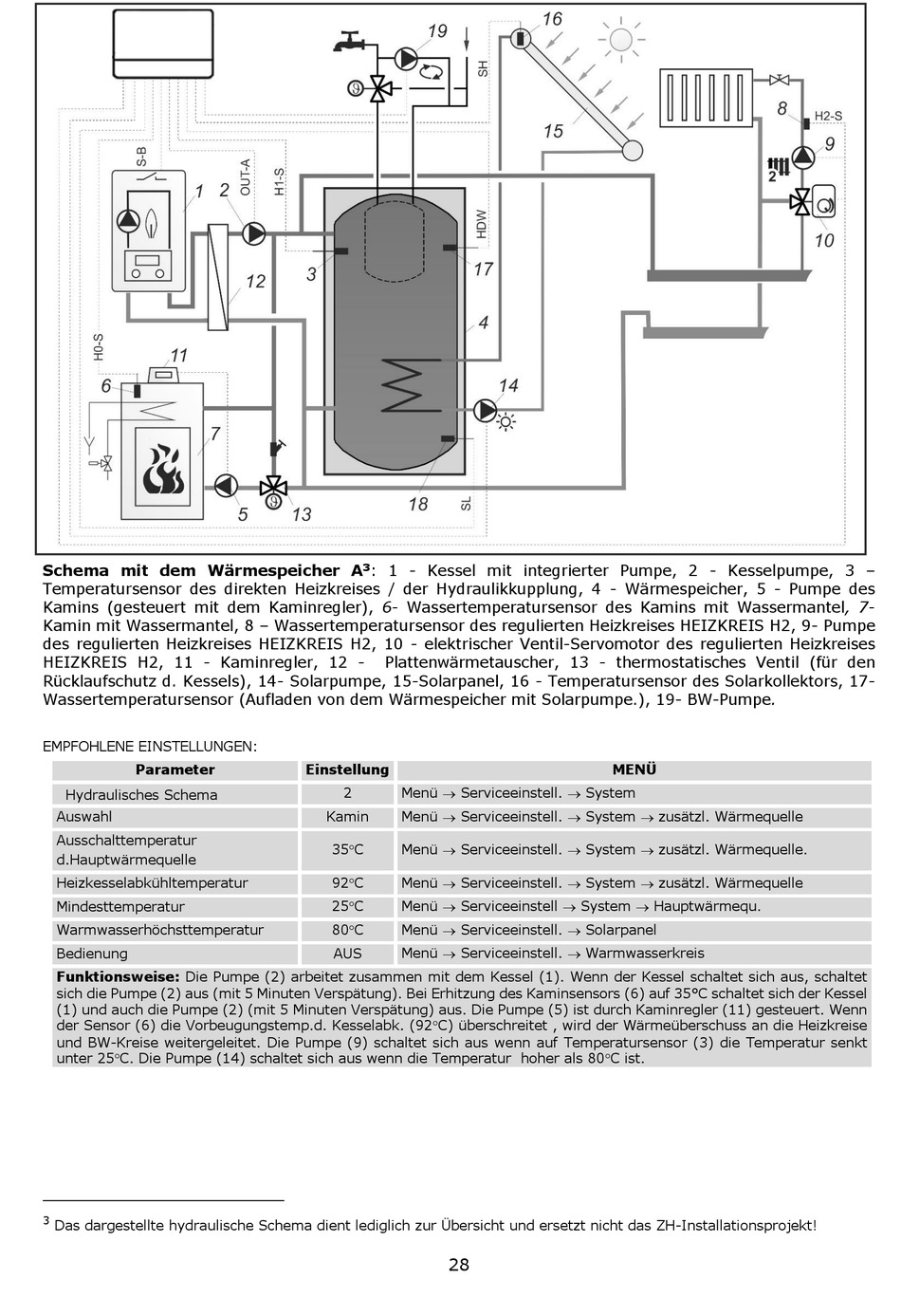

Schema mit dem Wärmespeicher A
Temperatursensor des direkten Heizkreises / der Hydraulikkupplung, 4 - Wärmespeicher, 5 - Pumpe des
Kamins (gesteuert mit dem Kaminregler), 6- Wassertemperatursensor des Kamins mit Wassermantel, 7-
Kamin mit Wassermantel, 8 – Wassertemperatursensor des regulierten Heizkreises HEIZKREIS H2, 9- Pumpe
des regulierten Heizkreises HEIZKREIS H2, 10 - elektrischer Ventil-Servomotor des regulierten Heizkreises
HEIZKREIS H2, 11 - Kaminregler, 12 -
Rücklaufschutz d. Kessels), 14- Solarpumpe, 15-Solarpanel, 16 - Temperatursensor des Solarkollektors, 17-
Wassertemperatursensor (Aufladen von dem Wärmespeicher mit Solarpumpe.), 19- BW-Pumpe.
EMPFOHLENE EINSTELLUNGEN:
Parameter
Hydraulisches Schema
Auswahl
Ausschalttemperatur
d.Hauptwärmequelle
Heizkesselabkühltemperatur
Mindesttemperatur
Warmwasserhöchsttemperatur
Bedienung
Funktionsweise: Die Pumpe (2) arbeitet zusammen mit dem Kessel (1). Wenn der Kessel schaltet sich aus, schaltet
sich die Pumpe (2) aus (mit 5 Minuten Verspätung). Bei Erhitzung des Kaminsensors (6) auf 35°C schaltet sich der Kessel
(1) und auch die Pumpe (2) (mit 5 Minuten Verspätung) aus. Die Pumpe (5) ist durch Kaminregler (11) gesteuert. Wenn
der Sensor (6) die Vorbeugungstemp.d. Kesselabk. (92C) überschreitet , wird der Wärmeüberschuss an die Heizkreise
und BW-Kreise weitergeleitet. Die Pumpe (9) schaltet sich aus wenn auf Temperatursensor (3) die Temperatur senkt
unter 25C. Die Pumpe (14) schaltet sich aus wenn die Temperatur hoher als 80C ist.
3
Das dargestellte hydraulische Schema dient lediglich zur Übersicht und ersetzt nicht das ZH-Installationsprojekt!
3 : 1 - Kessel mit integrierter Pumpe, 2 - Kesselpumpe, 3 –
Plattenwärmetauscher, 13 - thermostatisches Ventil (für den
Einstellung
2 Menü  Serviceeinstell.  System
Kamin Menü  Serviceeinstell.  System  zusätzl. Wärmequelle
35C Menü  Serviceeinstell.  System  zusätzl. Wärmequelle.
92C Menü  Serviceeinstell.  System  zusätzl. Wärmequelle
25C Menü  Serviceeinstell  System  Hauptwärmequ.
80C Menü  Serviceeinstell.  Solarpanel
AUS Menü  Serviceeinstell.  Warmwasserkreis
