Gema CONTROL 920 Bedienungs- Und Montageanleitung Seite 35

 gegen das Lösen der Einzeldrähte
Schraubklemmen (1, 2) anzuschliessen,
 die Leitungen sind durch die Kabeldurchführungen (4) im Reglergehäuse durchzuführen und mit
Kabelklemmen (6) zu fixieren, die die zunächst vom Gehäuse abgebrochen werden müssen.
Dies schützt die Leitungen vor Abreißen und Lösen. Ziehen Sie die Kabelklemme (6) fest, so
dass die Leitungen mechnisch nicht belastet werden können und aus den Steckverbindungen
nicht herausgerissen werden können,
 Zusammengerollte Kabelüberlängen, sowie nicht eingeklemmte Endungen sind im Regler nicht
zulässig - es besteht ein Risiko, dass es zum Kontakt mit anderen unter Spannung stehenden
Elementen, kommen kann.

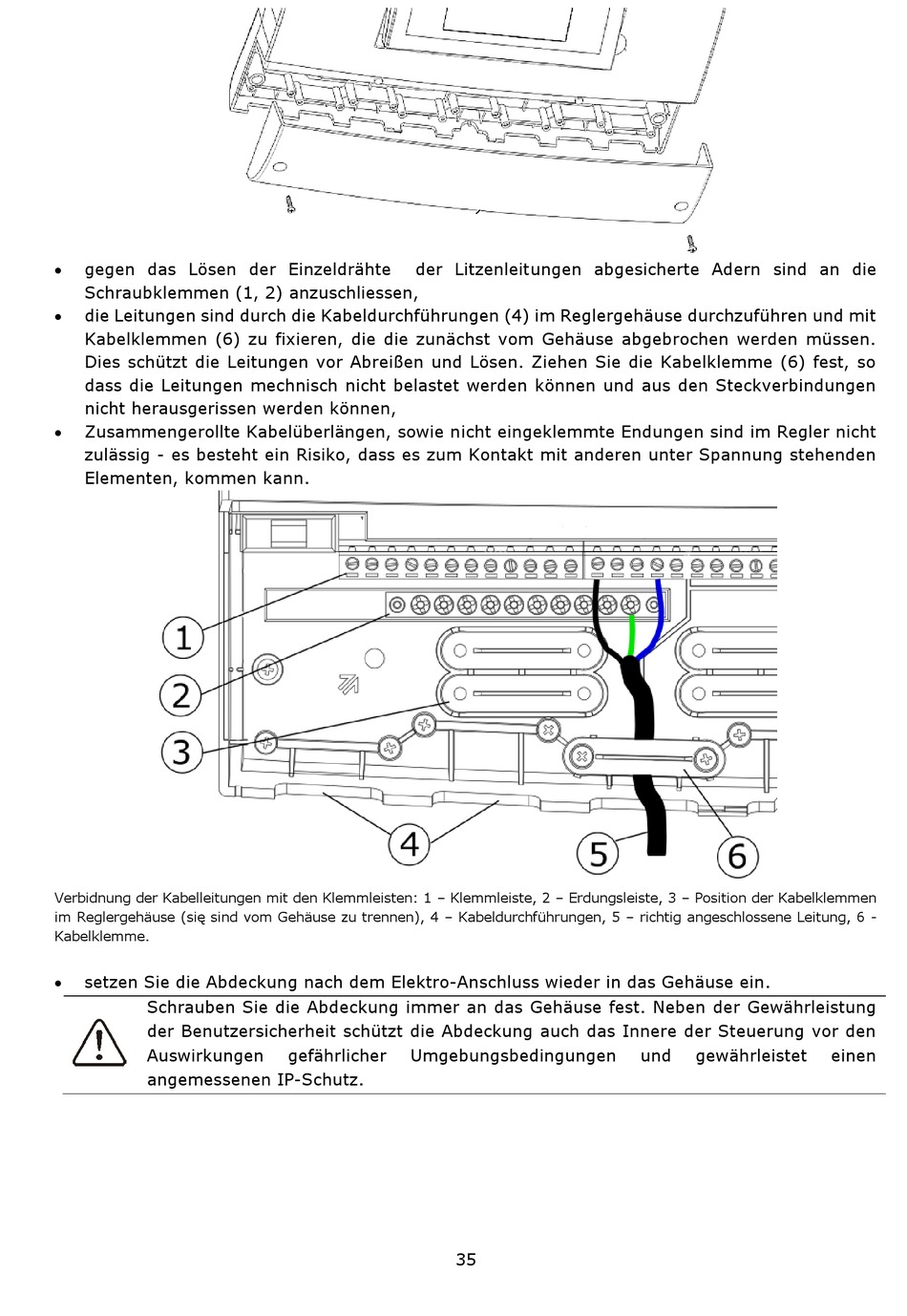

Verbidnung der Kabelleitungen mit den Klemmleisten: 1 – Klemmleiste, 2 – Erdungsleiste, 3 – Position der Kabelklemmen
im Reglergehäuse (się sind vom Gehäuse zu trennen), 4 – Kabeldurchführungen, 5 – richtig angeschlossene Leitung, 6 -
Kabelklemme.
 setzen Sie die Abdeckung nach dem Elektro-Anschluss wieder in das Gehäuse ein.
Schrauben Sie die Abdeckung immer an das Gehäuse fest. Neben der Gewährleistung
der Benutzersicherheit schützt die Abdeckung auch das Innere der Steuerung vor den
Auswirkungen
angemessenen IP-Schutz.
der Litzenleitungen abgesicherte Adern sind an die
gefährlicher Umgebungsbedingungen
35
und gewährleistet einen
