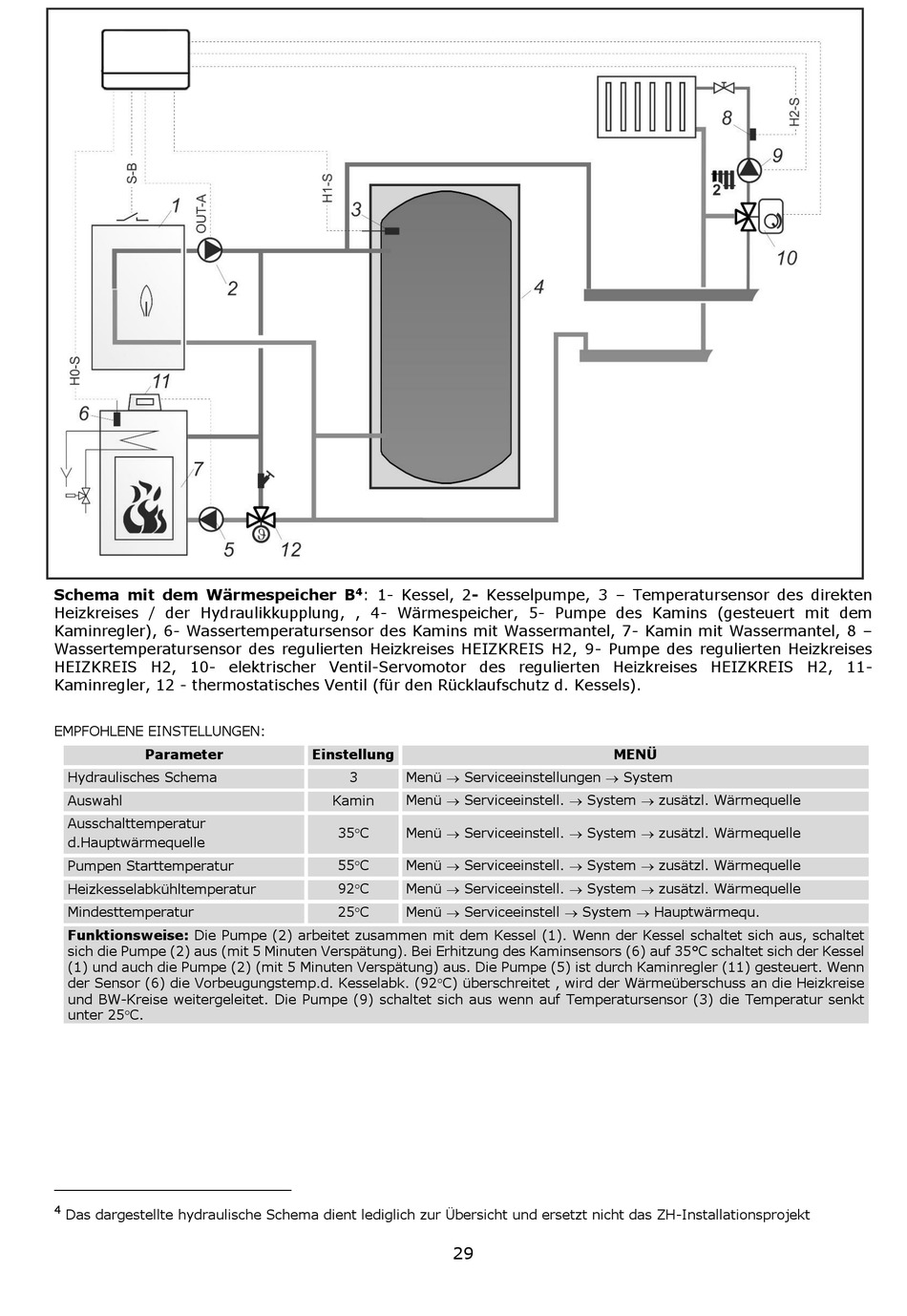

Schema mit dem Wärmespeicher B
Heizkreises / der Hydraulikkupplung, , 4- Wärmespeicher, 5- Pumpe des Kamins (gesteuert mit dem
Kaminregler), 6- Wassertemperatursensor des Kamins mit Wassermantel, 7- Kamin mit Wassermantel, 8 –
Wassertemperatursensor des regulierten Heizkreises HEIZKREIS H2, 9- Pumpe des regulierten Heizkreises
HEIZKREIS H2, 10- elektrischer Ventil-Servomotor des regulierten Heizkreises HEIZKREIS H2, 11-
Kaminregler, 12 - thermostatisches Ventil (für den Rücklaufschutz d. Kessels).
EMPFOHLENE EINSTELLUNGEN:
Parameter
Hydraulisches Schema
Auswahl
Ausschalttemperatur
d.Hauptwärmequelle
Pumpen Starttemperatur
Heizkesselabkühltemperatur
Mindesttemperatur
Funktionsweise: Die Pumpe (2) arbeitet zusammen mit dem Kessel (1). Wenn der Kessel schaltet sich aus, schaltet
sich die Pumpe (2) aus (mit 5 Minuten Verspätung). Bei Erhitzung des Kaminsensors (6) auf 35°C schaltet sich der Kessel
(1) und auch die Pumpe (2) (mit 5 Minuten Verspätung) aus. Die Pumpe (5) ist durch Kaminregler (11) gesteuert. Wenn
der Sensor (6) die Vorbeugungstemp.d. Kesselabk. (92C) überschreitet , wird der Wärmeüberschuss an die Heizkreise
und BW-Kreise weitergeleitet. Die Pumpe (9) schaltet sich aus wenn auf Temperatursensor (3) die Temperatur senkt
unter 25C.
4
Das dargestellte hydraulische Schema dient lediglich zur Übersicht und ersetzt nicht das ZH-Installationsprojekt
4 : 1- Kessel, 2- Kesselpumpe, 3 – Temperatursensor des direkten
Einstellung
3 Menü  Serviceeinstellungen  System
Kamin Menü  Serviceeinstell.  System  zusätzl. Wärmequelle
35C Menü  Serviceeinstell.  System  zusätzl. Wärmequelle
55C Menü  Serviceeinstell.  System  zusätzl. Wärmequelle
92C Menü  Serviceeinstell.  System  zusätzl. Wärmequelle
25C Menü  Serviceeinstell  System  Hauptwärmequ.
29
