Betrieb
Betrieb
Schließen Sie die Anzeige-/Ausgabegeräte über die Schraubklemmverbindung an, bevor Sie
das Gerät an die Stromversorgung anschließen und diese einschalten, siehe Betriebsanleitung
Kap. 4.6.
Das Messsystem wird kalibriert ausgeliefert, keine Kalibrierung durch den Anwender erforderlich.
i
Messsystem nach Anlegen der Spannungsversorgung ca. 10 Minuten warmlaufen lassen.
Versorgungsspannung darf angegebene Grenzen nicht über- bzw. dauerhaft unterschreiten.
> Beschädigung oder Zerstörung des Sensors und/ oder des Controllers.
0xF00000
0x0

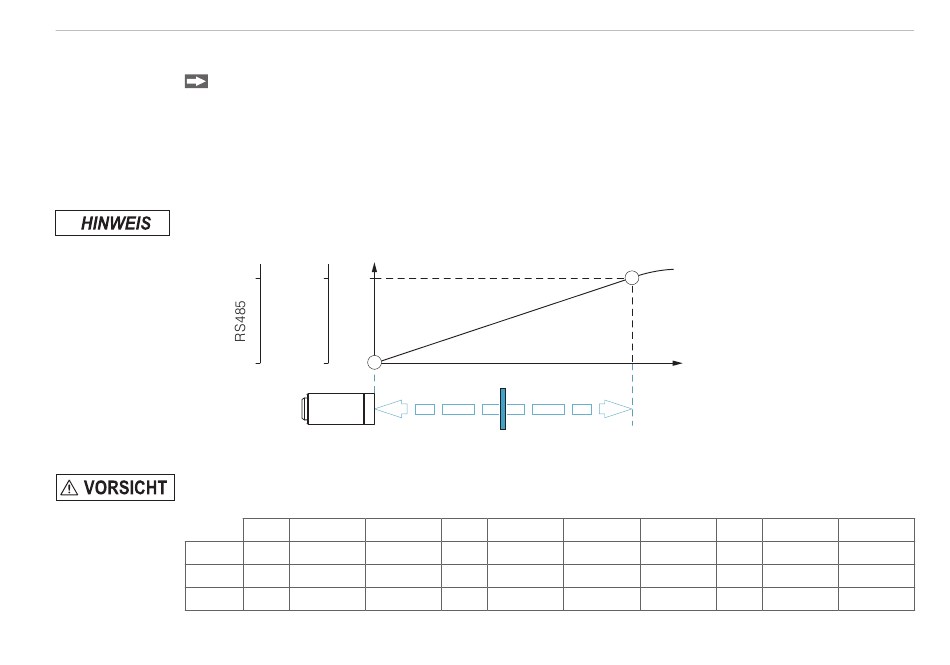

Ausgangscharakteristik Controller
Unterbrechen Sie die Spannungsversorgung vor Berührung der Sensoroberfläche.
> Statische Entladung, Verletzungsgefahr
0 ... 10 V
4 ... 20 mA
RS485
capaNCDT 6110 / 6112 / 6120
20 mA
10 V
1
0 %
4 mA
0 V
Sensor
DT6110 DT6110/ECL2 DT6110/IP/U DT6112 DT6112/ECL2 DT6110/IP/I
x
x
x
2
Messbereich (MB)
Messobjekt
x
x
x
Weg, mm
100 %
1 = Messbereichsanfang
2 = Messbereichsende
DT6120/IP/I DT6120 DT6120/ECL2 DT6120/IP/U
x
x
x
x
x
x
x
x
Seite 13
