Inbetriebnahme
Inbetriebnahme

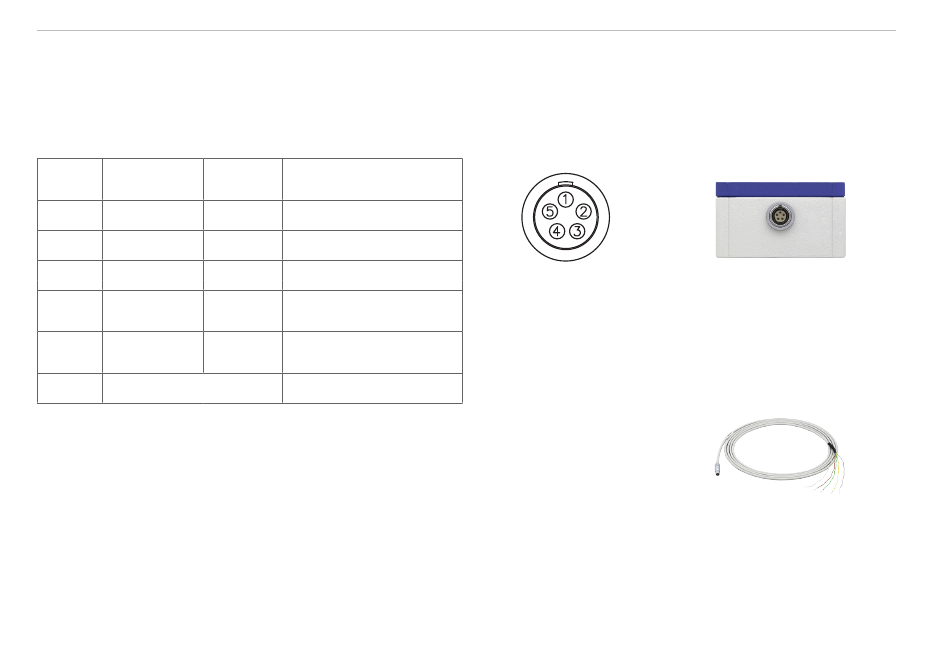

Spannungsversorgung, Anzeige-/Ausgabegerät DT6110, DT6112
Die Spannungsversorgung und Signalausgabe erfolgen über den 5-pol. Steckverbinder an der Vorderseite des Cont-
rollers.
PIN
Adernfarbe
SCAC3/5
1
weiß
2
grau
3
gelb
4
grün
5
braun
Schirm
SCAC3/5 ist ein 3 m langes, fertig konfektioniertes Versorgungs- und Ausgangska-
bel.
1) Stromausgang bei DT6110/IP/I
capaNCDT 6110 / 6112 / 6120
Signal
Beschreibung
+24 V
+24 V Versorgung
GND
Versorgungsmasse
-
nicht verwendet
Analogmasse
AGND
(für Signalausgang)
Signalausgang
U-aus
1
(Last, min. 10 kOhm)
Kabelschirm, Gehäuse
Ansicht: Lötseite,
5-pol. Buchse
Versorgungs- und Ausgangs-
Anschluss
Versorgungsspannung
kabel SCAC3/5
Seite 10
