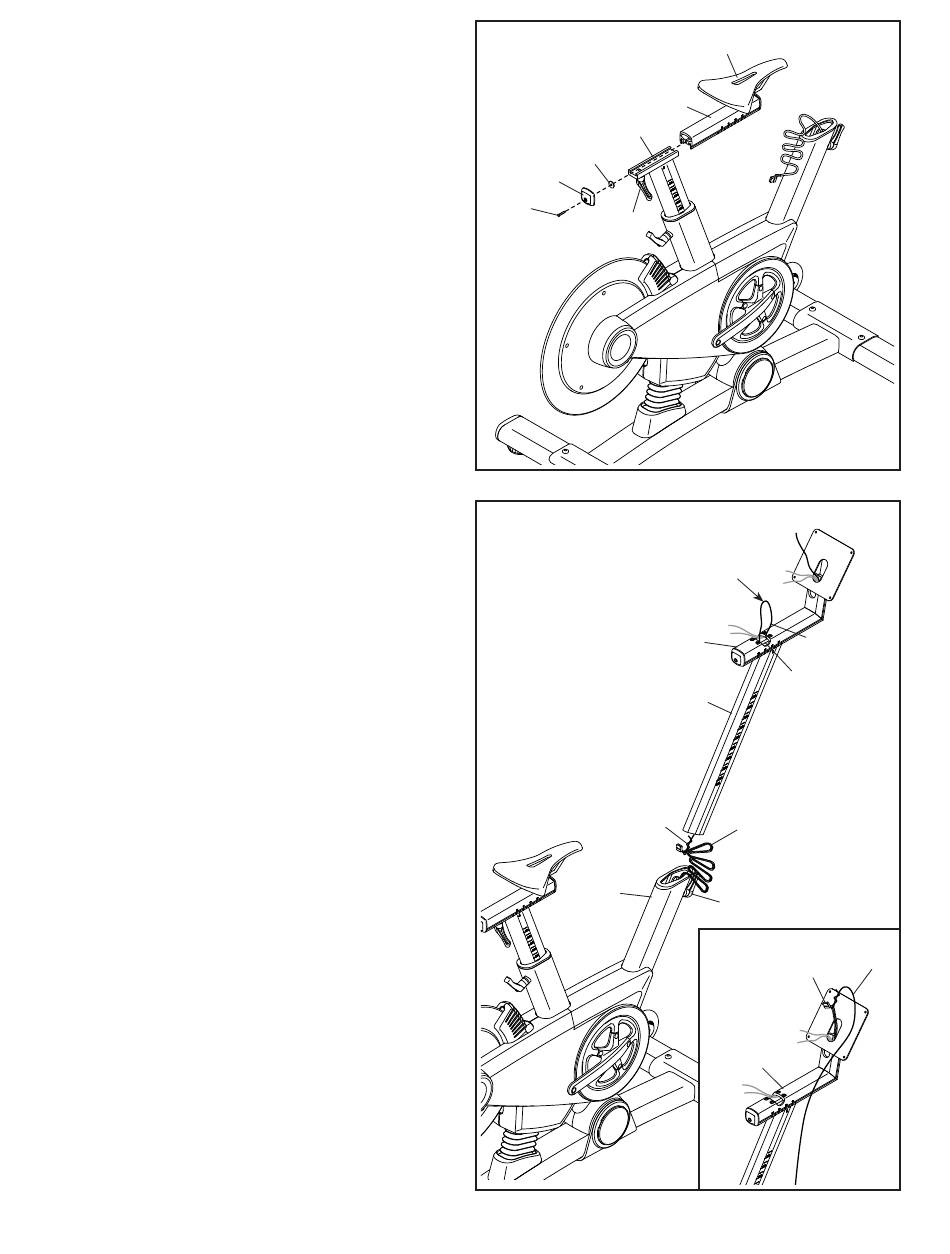

5. Hinweis: Sie können Ihren eigenen Sattel am
Sattelträger (4) befestigen, falls gewünscht.
Lockern Sie die Befestigungsteile (nicht abgebil-
det) unterhalb des Sattels (5) und entfernen Sie
den Sattel. Dann befestigen Sie Ihren eigenen
Sattel und ziehen die Befestigungsteile wieder
fest.
Richten Sie den Sattelträger (4) wie abgebildet
aus.
Lockern Sie den Einstellgriff (47) und schieben
Sie den Sattelträger (4) in die Sattelstütze (3).
Schieben Sie den Sattelträger in die gewünschte
Position und ziehen Sie den Einstellgriff fest.
Dann befestigen Sie eine M4 Unterlegscheibe
(54) und die Trägerabdeckung (91) mit einer M4
x 14mm Schraube (117) am Sattelträger (4).
6. Siehe Schritt 8. Falls die Griffstangenklemme
(28) und vier M6 x 16mm Schrauben (110) am
Griffstangenträger (105) vormontiert sind,
entfernen Sie diese und legen sie bis Schritt
8 beiseite.
Lassen Sie eine zweite Person die Griffstangen-
stütze (6) an den Rahmen (2) halten.
Machen Sie den langen Kabelbinder (C) in der
Griffstangenstütze (6) ausfindig. Befestigen
Sie das untere Ende des langen Kabelbinders
am Hauptkabel (68). Als Nächstes machen Sie
denselben Kabelbinder im Zugangsloch (E) am
Griffstangenträger (105) ausfindig. Ziehen Sie
den Kabelbinder (D) nach oben, bis sich das
Ende des Hauptkabels im Zugangsloch befindet.
Siehe Nebenbild. Als Nächstes ziehen Sie am
oberen Ende des langen Kabelbinders (C), bis
das Hauptkabel (68) durch den Griffstangenträ-
ger (105) wie abgebildet gezogen wird. Dann
binden Sie den langen Kabelbinder los und
werfen ihn weg.
Tipp: Vermeiden Sie es, das Hauptkabel (68)
einzuklemmen. Lockern Sie den gezeigten
Einstellgriff (47) und schieben Sie die Griffstan-
genstütze (6) in den Rahmen (2). Bewegen Sie
die Griffstangenstütze nach oben oder unten
in die gewünschte Position und ziehen Sie den
Einstellgriff fest.
