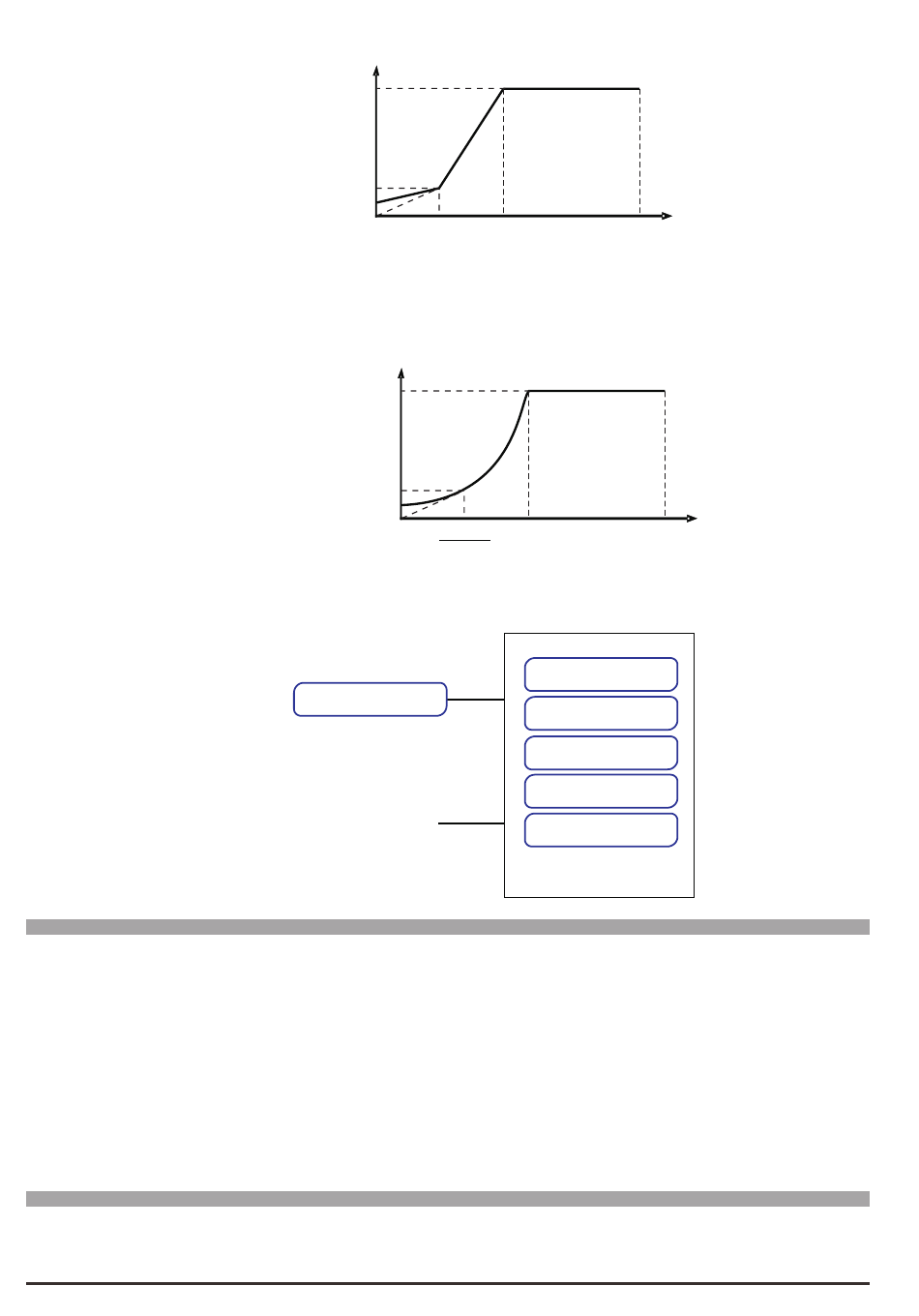

Wird 2 (Quadratisch) eingestellt, erhält man eine quadratische U/f-Kennlinie, die bei der Steuerung von Pum-
pen und Lüftern nützlich ist, wobei das Drehmoment proportional zum Quadrat der Drehzahl ist. Wenn dieser
Kurventyp gewählt wird, ist der Spannungszwischenwert auf 0,25% der maximalen Ausgangsspannung festge-
legt (Par. 2406), und der Frequenzzwischenwert auf 50% der Basisfrequenz (Par. 2408).
Menü PAR Beschreibung
21.10 2440 Schlupf Kompensation
Einstellung des Schlupfausgleichs. Wenn der Asynchronmotor belastet wird, variiert die mechanische Geschwindig-
keit der Motorwelle in Funktion des elektrischen Schlupfs, der sich auf die Drehmomenterzeugung auswirkt. Damit
die Drehzahl auf der Motorwelle konstant gehalten wird, kann die Funktion Schlupfausgleich verwendet werden.
Der Ausgleich erfolgt durch eine Variation der Ausgangsfrequenz des Antriebs in Funktion seines Ausgangsstroms
und der Motorparameter. Zur Erzielung der besten Wirkung müssen die Motortypenschilddaten daher entsprechend
eingestellt werden, und der korrekte Wert des Statorwiderstandes (Par. 2050) muss eingestellt oder mit der Autotun-
ning–Funktion gemessen werden. Der Wert des Schlupfausgleichs wird während des Selbstlernverfahrens automa-
tisch gemessen oder in diesem Parameter manuell eingestellt.
Während der Adaption des Schlupfausgleichs darf sich der Antrieb nicht unter Stromgrenzbedingungen befinden.
Menü PAR Beschreibung
21.11 2442 Schlupf Komp. Filter
Einstellung des Schlupfausgleichsfilters. Der in diesem Parameter eingestellte Wert bestimmt die Reaktions-
