Anschluss Druckluftversorgung - Optimum OPTI mill F 80 Betriebsanleitung

3.6.4 Anschluss Druckluftversorgung


Schließen Sie die Druckluftversorgung mit mindestens 6,5 bar am Druckluftanschluss der
Druckluft - Wartungseinheit an.

Stellen Sie über die Einstellschraube der Wartungseinheit einen Druck von 6,3 bar ein.
Druckschalter
Manometer
Druckluftentwässerung
ACHTUNG!
Für einen störungsfreien Maschinenbetrieb muss der erforderliche Luftdruck dauerhaft,
in gleichbleibender Qualität an der Maschine anliegen. Bei einer unzureichenden
Luftversorgung kommt es beispeilsweise zu Unterbrechungen im Werkzeugwechsel.
Montage und Inbetriebnahme
Version 1.1.2 vom 2019-05-07

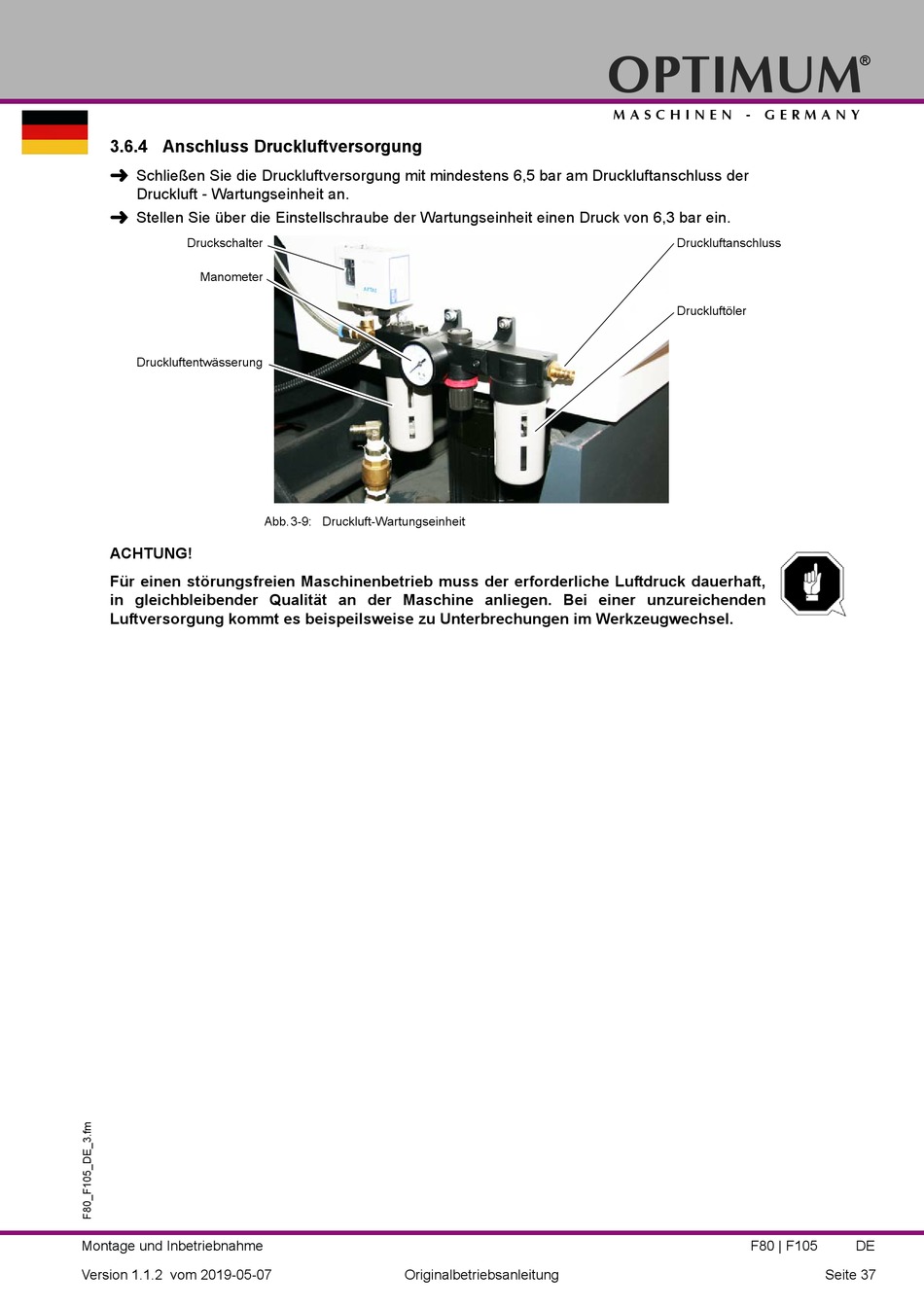

Abb.3-9: Druckluft-Wartungseinheit
Originalbetriebsanleitung
OPTIMUM
M A S C H I N E N - G E R M A N Y
Druckluftanschluss
Druckluftöler
F80 | F105
®
DE
Seite 37
