5 Bedienoberfläche, Maschinensteuertafel
5.1

Bildschirmaufbau

Auszug aus dem Programmier- und Bedienhandbuch "SINUMERIK 808D OPM Operation"

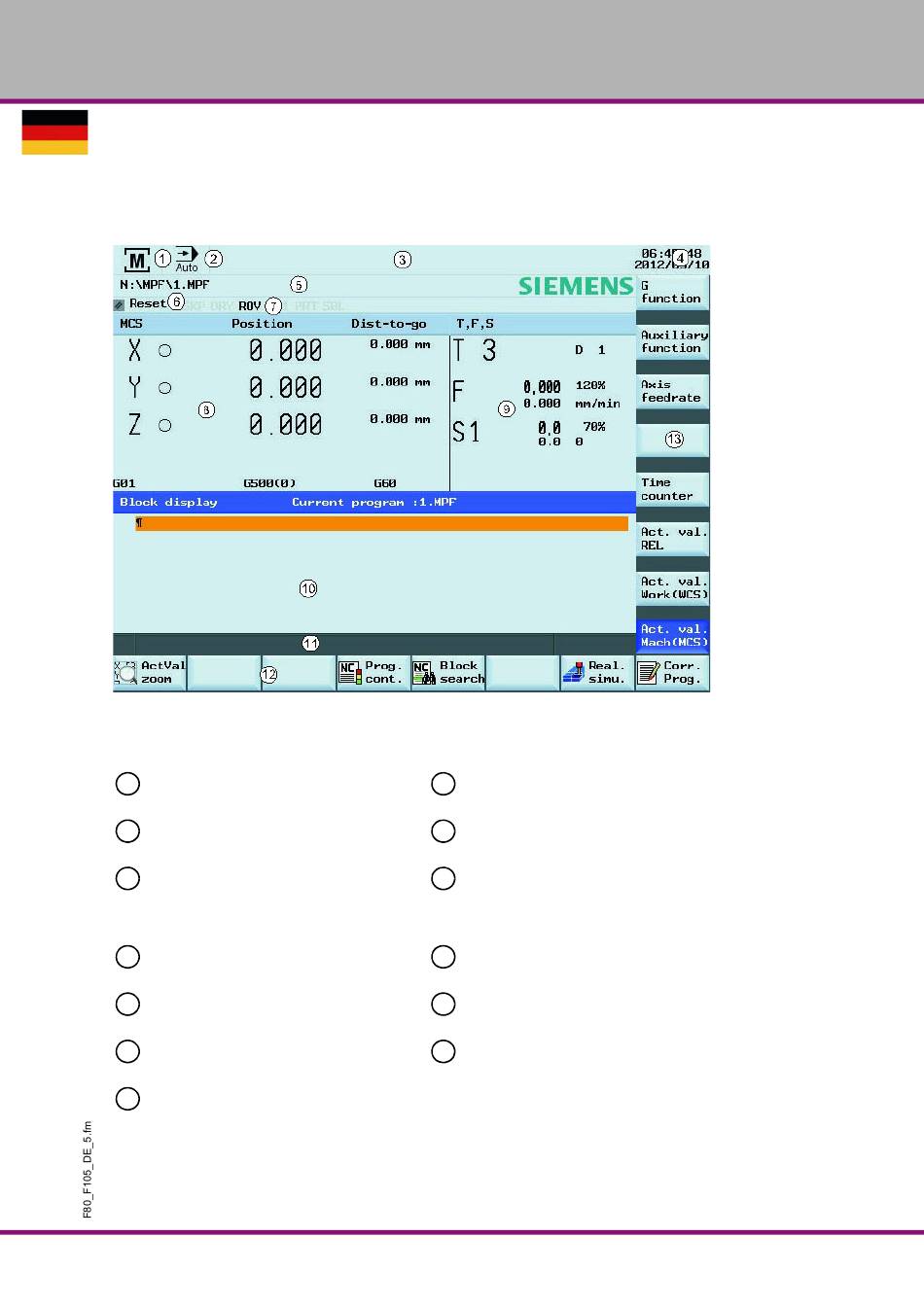

Abb.5-1: Bildschirmeinteilung

Status Bereich

Aktiver Bedienbereich
1
Aktive Betriebsart
2
Alarm und Eingabeaufforderungsbereich
3
Aktuelle Uhrzeit und Datum
4
Programm Dateiname
5
Programm-Statusanzeige
6
Aktivprogramm Steuerungssarten
7
Bedienoberfläche, Maschinensteuertafel
Version 1.1.2 vom 2019-05-07

Anwendungsbereich

Istwerte Fenster
8
T (W), F(V), S Fenster
9
Betriebssystem Fenster mit Programm-Satz
10
Anzeige

Tip und Softkeybereich

Infozeile
11
Horizontale Softkeyleiste
12
Vertikale Softkeyleiste
13
