Fräskopf - Milling Head - Optimum OPTI mill F 80 Betriebsanleitung

13.2 Fräskopf - Milling head

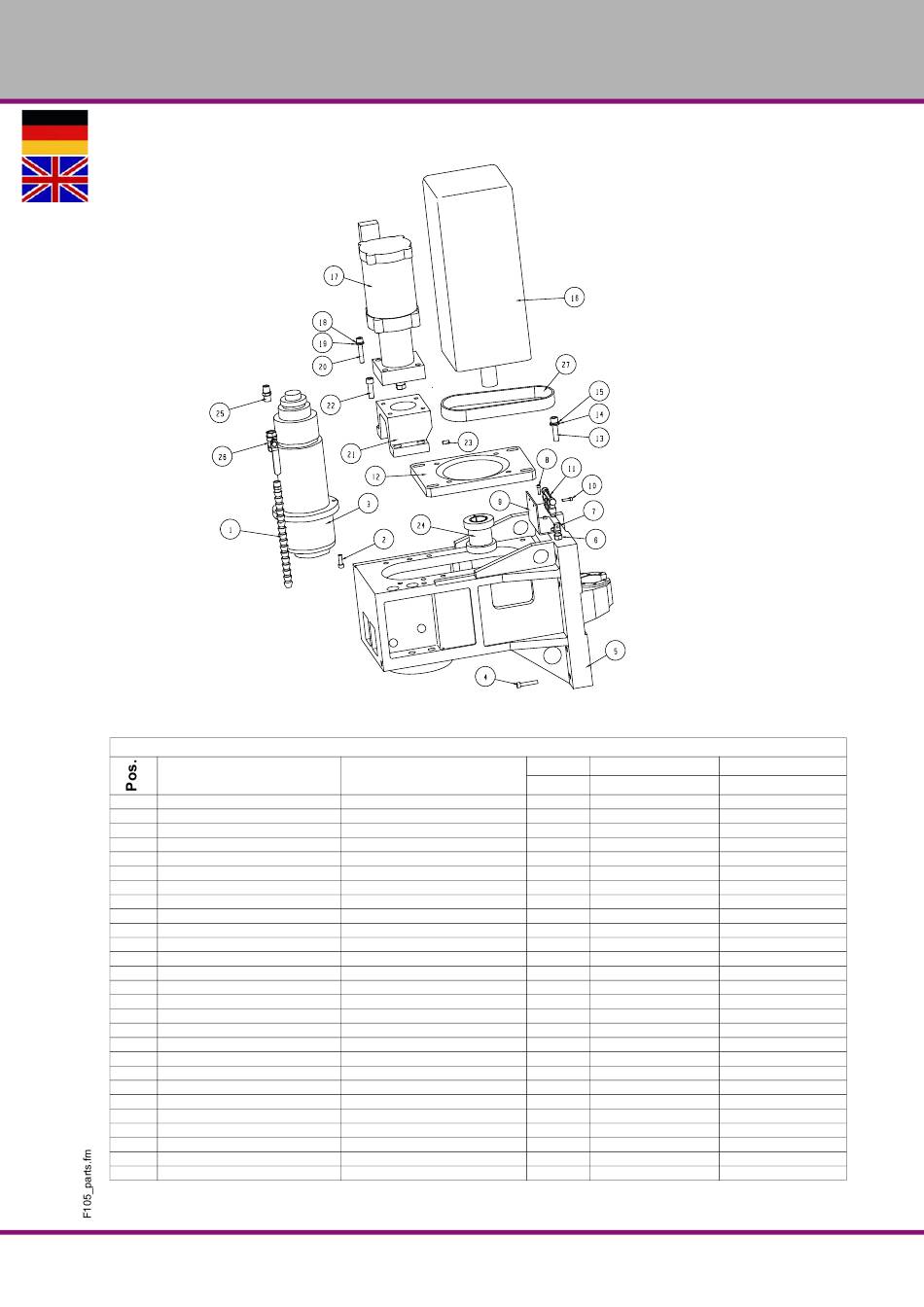

13-2: F105 milling head
Ersatzteilliste Fräskopf - Spare parts list mill head
Bezeichnung
1 Kühlmittelschlauch
2 Innensechskantschraube
3 Frässpindel
4 Innensechskantschraube
5 Gehäuse
6 Sechskantmutter
7 Bolzen
8 Innensechskantschraube
9 Winkel
10 Innensechskantschraube
11 Verteiler
12 Platte
13 Innensechskantschraube
14 Scheibe
15 Federring
16 Motor
17 Pneumatikzylinder
18 Federring
19 Scheibe
20 Innensechskantschraube
21 Halter
22 Innensechskantschraube
23 Gewindestift
24 Hülse
25 Anschluss
26 Dosierhahn
27 Antriebsriemen
F105 - Ersatzteile - Spare parts
Version 1.1.2 2019-05-07
Menge
Description
Qty.
Coolant hose 3
Socket head screw 6
Mill spindle 1
Socket head screw 16
Housing 1
Hexagon nut 2
Bolt 2
Socket head screw 2
Angle 1
Socket head screw 2
Manifold 1
Plate 1
Socket head screw 4
Washer 4
Spring ring 4
Motor 1
Air cylinder 1
Spring ring 4
Washer 4
Socket head screw 4
Holder 1
Socket head screw 4
Grub screw 6
Sleeve 1
Plug 3
Lever tap 3
Drive belt 1
Originalbetriebsanleitung
OPTIMUM
M A S C H I N E N - G E R M A N Y
Grösse Artikelnummer
Size Item no.
03501105201
M8x25
03501105203
M8x45
03501105205
M12
03501105207
M5x10
03501105209
M5x20
03501105211
03501105212
M12x50
03501105214
03501105215
03501105216
03501105217
10
10
M10x55
03501105221
M12x40
M8x16
03501105224
03501105225
03501105226
03501105227
F105
®
