6. Bitte wiederholen Sie die Schritte 3 ~ 5 erneut und stellen Sie sicher, das der Kompensa-
tionswert in der horizontalen T-Nut, die den Bewegungswinkel vom Nullpunktanschlag dar-
stellt, mit einer Messuhr gemessen werden kann.
Die Einstellung der Anschlagposition selbst wird an der Position des Öleinlasses durchgeführt.
ImTippbetrieb den Tisch deshalb zum Öleinlass drehen. An dieser Position kann die Einstellung
leichter durchgeführt werden.
Öleinlass

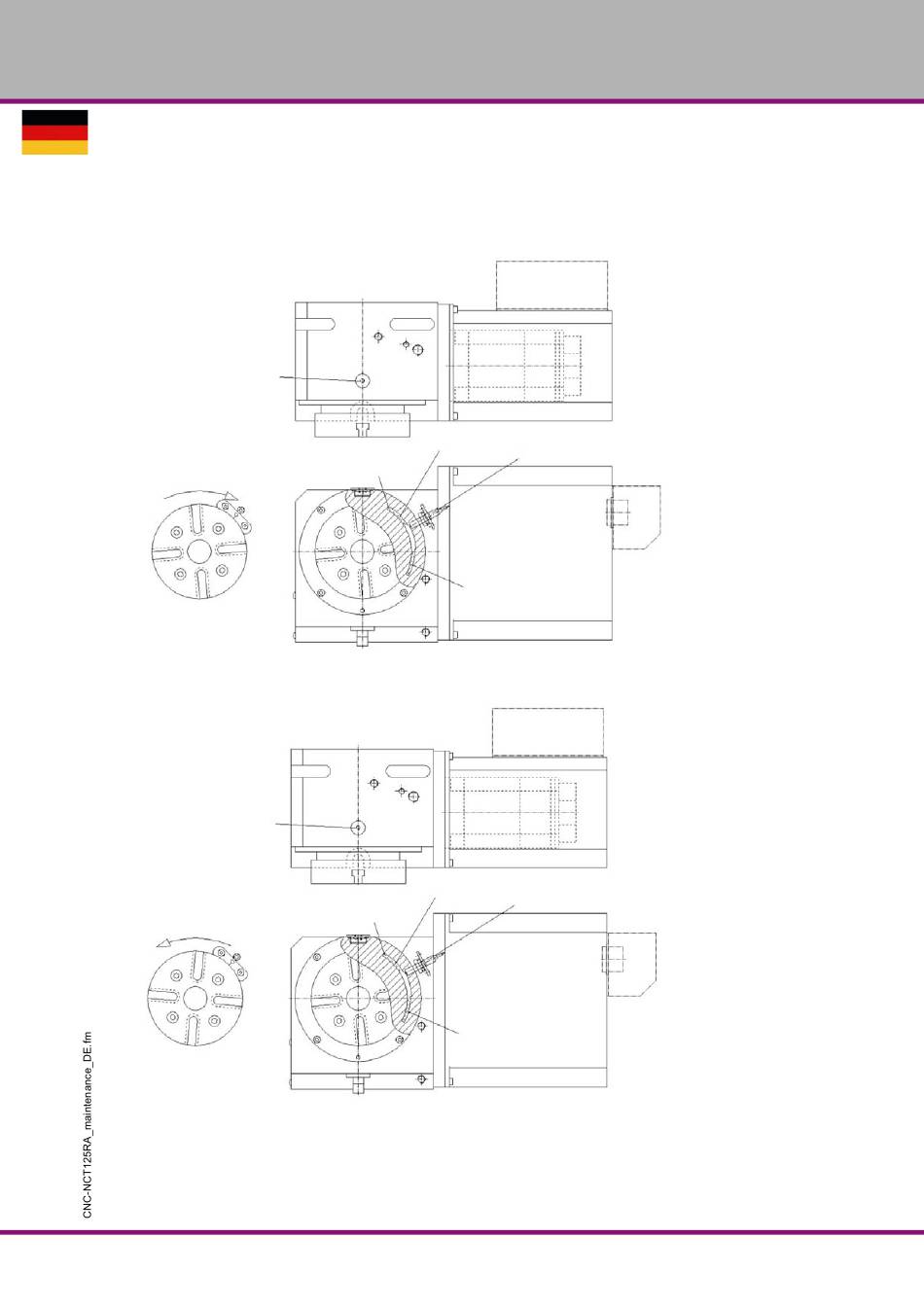

Lösen Sie die Schrauben (G) am Anschlag. Bewegen Sie den Anschlag in die richtige Position.
Der Anschlag besitzt Umfangsschlitze für eine Verschiebung von etwa ± 7,5mm.
Öleinlass
Anmerkung: Die zwei Schrauben bitte nicht vollständig lockern, andernfalls können die Schrau-
ben in das Innere des Maschine fallen.
