5.4.3 Ersatz der Rotorbaugruppe

GEFAHR
Trennen Sie die Pumpe von der Stromversorgung, bevor
u
Sie die Pumpentür öffnen oder jegliche Aufstell-, Abbau-
oder Wartungsarbeiten vornehmen.
Hinweis
Achten Sie vor dem Abbau der Rotorbaugruppe darauf, dass
der Schlauch richtig entfernt wurde. (g 5.4.1 Installieren des
kontinuierlichen Schlauchs)
1.
Schrauben Sie mit einem Schraubendreher die M4 Halte-
schraube für das Federbein ab. (Nr. 2 Posidrive)
2.
Das Federbein entfernen.
3.
Die Rotorbaugruppe per Hand entfernen.
Hinweis
Aufgrund der Bauweise kann dies eine gewisse Kraftaufwen-
dung erfordern.
4.
Federbein und Rotorbaugruppe wurden entfernt.
5.
Ersatzrotor auf das hintere Pumpenkopflager drücken.
Hinweis
Stellen Sie sicher, dass die Rotorbaugruppe ganz hineinge-
drückt wurde.
6.
Bauen Sie das Federbein wieder ein und ziehen Sie die
Halteschraube wieder fest.
Hinweis
Der Anzugsdrehmoment: der Halteschraube liegt bei 1,5 Nm.
Rapide
1
2
3
4

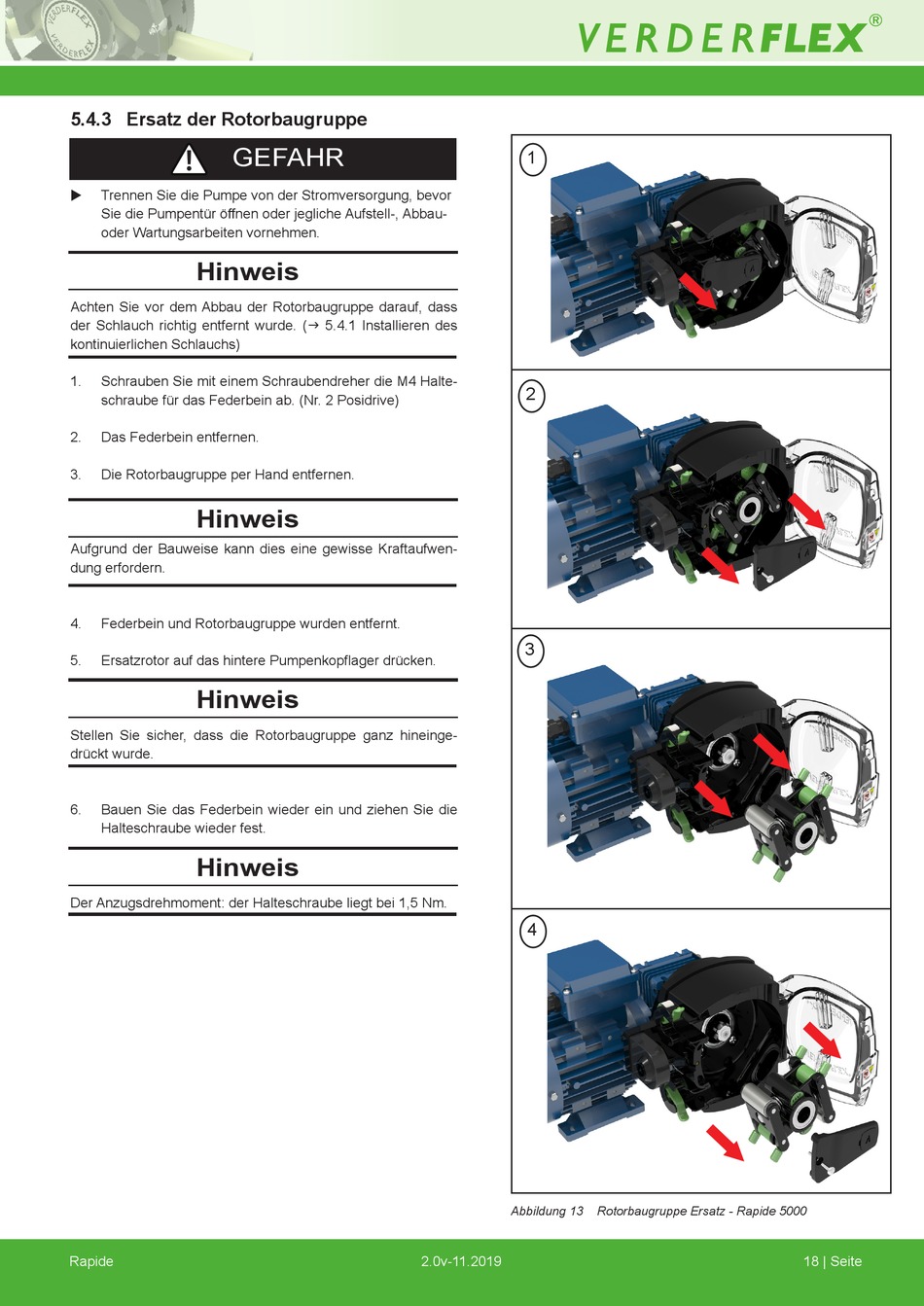

Abbildung 13
2.0v-11.2019
Rotorbaugruppe Ersatz - Rapide 5000
18 | Seite
