5

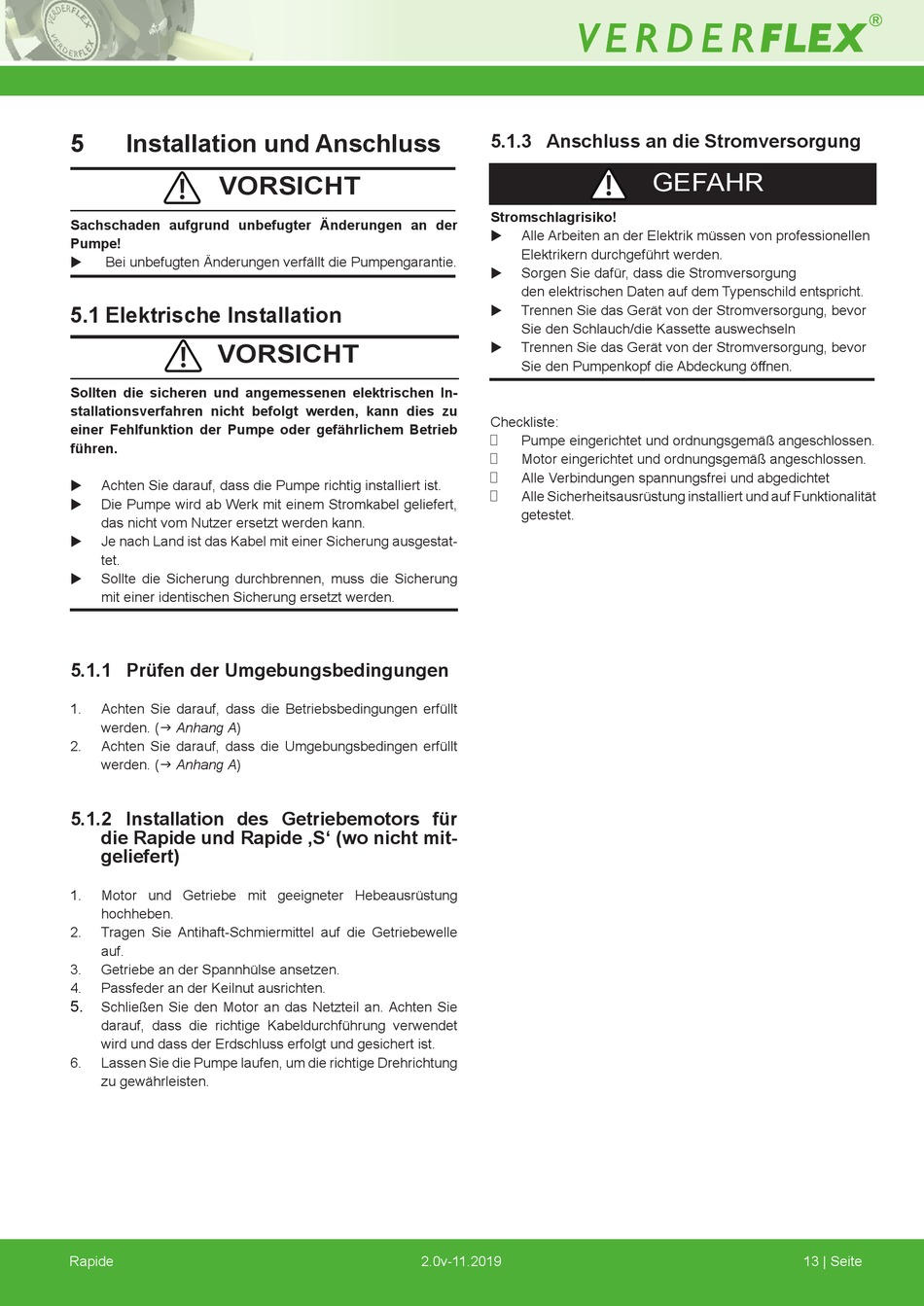

Installation und Anschluss

VORSICHT
Sachschaden aufgrund unbefugter Änderungen an der
Pumpe!
Bei unbefugten Änderungen verfällt die Pumpengarantie.
u

5.1 Elektrische Installation

VORSICHT
Sollten die sicheren und angemessenen elektrischen In-
stallationsverfahren nicht befolgt werden, kann dies zu
einer Fehlfunktion der Pumpe oder gefährlichem Betrieb
führen.
Achten Sie darauf, dass die Pumpe richtig installiert ist.
u
Die Pumpe wird ab Werk mit einem Stromkabel geliefert,
u
das nicht vom Nutzer ersetzt werden kann.
Je nach Land ist das Kabel mit einer Sicherung ausgestat-
u
tet.
Sollte die Sicherung durchbrennen, muss die Sicherung
u
mit einer identischen Sicherung ersetzt werden.
5.1.1 Prüfen der Umgebungsbedingungen
1.
Achten Sie darauf, dass die Betriebsbedingungen erfüllt
werden. (g Anhang A)
2.
Achten Sie darauf, dass die Umgebungsbedingen erfüllt
werden. (g Anhang A)
5.1.2 Installation des Getriebemotors für
die Rapide und Rapide ‚S' (wo nicht mit-
geliefert)
1.
Motor und Getriebe mit geeigneter Hebeausrüstung
hochheben.
2.
Tragen Sie Antihaft-Schmiermittel auf die Getriebewelle
auf.
3.
Getriebe an der Spannhülse ansetzen.
4.
Passfeder an der Keilnut ausrichten.
5.
Schließen Sie den Motor an das Netzteil an. Achten Sie
darauf, dass die richtige Kabeldurchführung verwendet
wird und dass der Erdschluss erfolgt und gesichert ist.
6.
Lassen Sie die Pumpe laufen, um die richtige Drehrichtung
zu gewährleisten.
Rapide

5.1.3 Anschluss an die Stromversorgung

Stromschlagrisiko!
Alle Arbeiten an der Elektrik müssen von professionellen
u
Elektrikern durchgeführt werden.
Sorgen Sie dafür, dass die Stromversorgung
u
den elektrischen Daten auf dem Typenschild entspricht.
Trennen Sie das Gerät von der Stromversorgung, bevor
u
Sie den Schlauch/die Kassette auswechseln
Trennen Sie das Gerät von der Stromversorgung, bevor
u
Sie den Pumpenkopf die Abdeckung öffnen.
Checkliste:
Pumpe eingerichtet und ordnungsgemäß angeschlossen.
Motor eingerichtet und ordnungsgemäß angeschlossen.
Alle Verbindungen spannungsfrei und abgedichtet
Alle Sicherheitsausrüstung installiert und auf Funktionalität
getestet.
2.0v-11.2019
GEFAHR
13 | Seite
