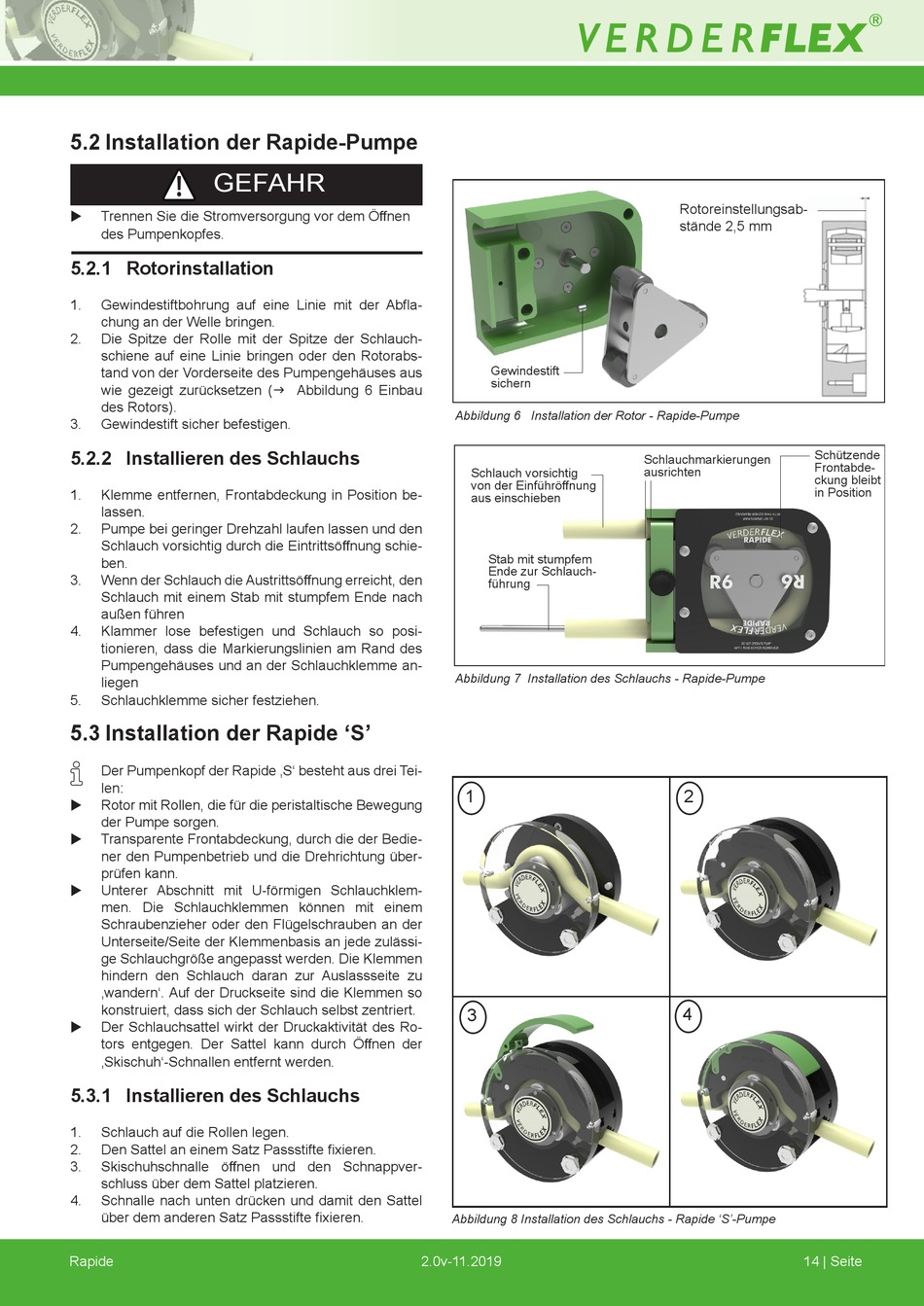

5.2 Installation der Rapide-Pumpe
GEFAHR
u Trennen Sie die Stromversorgung vor dem Öffnen
des Pumpenkopfes.
5.2.1 Rotorinstallation
1.
Gewindestiftbohrung auf eine Linie mit der Abfla-
chung an der Welle bringen.
2.
Die Spitze der Rolle mit der Spitze der Schlauch-
schiene auf eine Linie bringen oder den Rotorabs-
tand von der Vorderseite des Pumpengehäuses aus
wie gezeigt zurücksetzen (g Abbildung 6 Einbau
des Rotors).
3.
Gewindestift sicher befestigen.
5.2.2 Installieren des Schlauchs
1.
Klemme entfernen, Frontabdeckung in Position be-
lassen.
2.
Pumpe bei geringer Drehzahl laufen lassen und den
Schlauch vorsichtig durch die Eintrittsöffnung schie-
ben.
3.
Wenn der Schlauch die Austrittsöffnung erreicht, den
Schlauch mit einem Stab mit stumpfem Ende nach
außen führen
4.
Klammer lose befestigen und Schlauch so posi-
tionieren, dass die Markierungslinien am Rand des
Pumpengehäuses und an der Schlauchklemme an-
liegen
5.
Schlauchklemme sicher festziehen.
5.3 Installation der Rapide 'S'
Der Pumpenkopf der Rapide ‚S' besteht aus drei Tei-
len:
Rotor mit Rollen, die für die peristaltische Bewegung
u
der Pumpe sorgen.
Transparente Frontabdeckung, durch die der Bedie-
u
ner den Pumpenbetrieb und die Drehrichtung über-
prüfen kann.
Unterer Abschnitt mit U-förmigen Schlauchklem-
u
men. Die Schlauchklemmen können mit einem
Schraubenzieher oder den Flügelschrauben an der
Unterseite/Seite der Klemmenbasis an jede zulässi-
ge Schlauchgröße angepasst werden. Die Klemmen
hindern den Schlauch daran zur Auslassseite zu
‚wandern'. Auf der Druckseite sind die Klemmen so
konstruiert, dass sich der Schlauch selbst zentriert.
Der Schlauchsattel wirkt der Druckaktivität des Ro-
u
tors entgegen. Der Sattel kann durch Öffnen der
‚Skischuh'-Schnallen entfernt werden.
5.3.1 Installieren des Schlauchs
1.
Schlauch auf die Rollen legen.
2.
Den Sattel an einem Satz Passstifte fixieren.
3.
Skischuhschnalle öffnen und den Schnappver-
schluss über dem Sattel platzieren.
4.
Schnalle nach unten drücken und damit den Sattel
über dem anderen Satz Passstifte fixieren.
Rapide
Gewindestift
sichern
Abbildung 6 Installation der Rotor - Rapide-Pumpe
Schlauch vorsichtig
von der Einführöffnung
aus einschieben
Stab mit stumpfem
Ende zur Schlauch-
führung
Abbildung 7 Installation des Schlauchs - Rapide-Pumpe
1
3
Abbildung 8 Installation des Schlauchs - Rapide 'S'-Pumpe
2.0v-11.2019
Rotoreinstellungsab-
stände 2,5 mm
Schützende
Schlauchmarkierungen
Frontabde-
ausrichten
ckung bleibt
in Position
2
4
14 | Seite
