5.4
Installation der Rapide 5000
5.4.1 Installieren des kontinuierlichen
Schlauchs
GEFAHR
Trennen Sie die Pumpe von der Stromversorgung, bevor
u
Sie die Pumpentür öffnen oder jegliche Aufstell-, Abbau-
oder Wartungsarbeiten vornehmen.
VORSICHT
Achten Sie darauf, dass der Schlauch mit der Rotorbau-
u
gruppe kompatibel ist.
Stellen Sie vor der Nutzung der neuen Schlauchmontage
u
sicher, dass die Pumpe 1 Minute lang im Uhrzeigersinn
betrieben wird.
1.
Öffnen Sie die Pumpentür und drücken Sie die (grüne)
Schlauchklemme nach unten.
2.
Führen Sie den Schlauch ein.
3. Öffnen Sie den Wellenschutz mit einem 17 mm Steck-
schlüssel, um auf die Sechskant-Handkurbel zugreifen.
Drehen Sie die Rotorbaugruppe im Uhrzeigersinn. (Ein-
zelkopfpumpe)
4.
Platzieren Sie den Schlauch hinter den vertikalen Füh-
rungsrollen und drehen Sie die Sechskant-Handkurbel so,
dass sich die Rotorbaugruppe entgegen dem Uhrzeiger-
sinn weiterdreht. (Einzelkopfpumpe)
5.
Sollte dies richtig durchgeführt werden, werden die Haupt-
rollen den Schlauch flachdrücken und in den Pumpenkopf
ziehen. Er tritt schließlich unten am Pumpenkopf wieder
aus.
6.
Lassen Sie die Schlauchklemme los, um den Schlauch
festzuriegeln.
7.
Schieben Sie die untere Schlauchklemme nach oben und
führen Sie den Schlauch ein.
8.
Sobald der Schlauch an Ort und Stelle ist, schließen Sie
die Pumpentür und drücken Sie das Kolbenschloss hinein,
bevor Sie die Stromversorgung anschalten.
Rapide
1
3
5
7

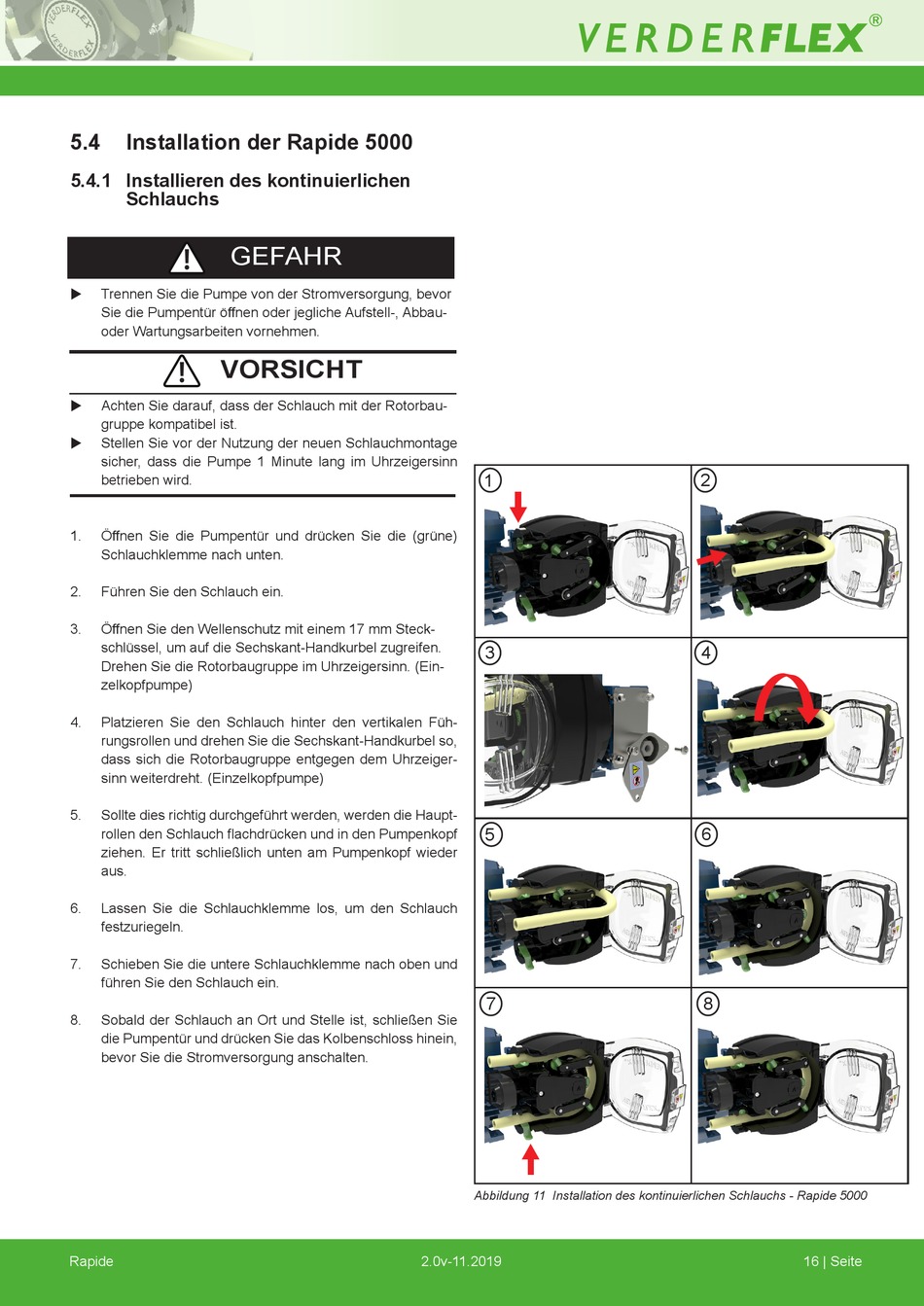

Abbildung 11 Installation des kontinuierlichen Schlauchs - Rapide 5000
2.0v-11.2019
2
4
6
8
16 | Seite
