5.4.2 Installieren des Schlauchelement
GEFAHR
Trennen Sie die Pumpe von der Stromversorgung, bevor
u
Sie die Pumpentür öffnen oder jegliche Aufstell-, Abbau-
oder Wartungsarbeiten vornehmen.
VORSICHT
Achten Sie darauf, dass der Schlauch mit der Rotorbau-
u
gruppe kompatibel ist.
Stellen Sie vor der Nutzung der neuen Schlauchmontage
u
sicher, dass die Pumpe 1 Minute lang im Uhrzeigersinn
betrieben wird.
1.
Öffnen Sie die Pumpentür.
2.
Schieben Sie das Schlauchelementgehäuse in den Pum-
penkopf.
3. Öffnen Sie den Wellenschutz mit einem 17 mm Steck-
schlüssel, um auf die Sechskant-Handkurbel zugreifen.
Drehen Sie die Rotorbaugruppe im Uhrzeigersinn. (Ein-
zelkopfpumpe)
4.
Platzieren Sie den Schlauch hinter den vertikalen Füh-
rungsrollen und drehen Sie die Sechskant-Handkurbel so,
dass sich die Rotorbaugruppe entgegen dem Uhrzeiger-
sinn weiterdreht. (Einzelkopfpumpe)
5.
Sollte dies richtig durchgeführt werden, werden die Haupt-
rollen das Schlauchelement flachdrücken.
6.
Schieben Sie das untere Schlauchelementgehäuse in den
Pumpenkopf.
7.
Sobald der Schlauch an Ort und Stelle ist, schließen Sie
die Pumpentür und drücken Sie das Kolbenschloss hinein,
bevor Sie die Stromversorgung anschalten.
Rapide
1
3
5
7

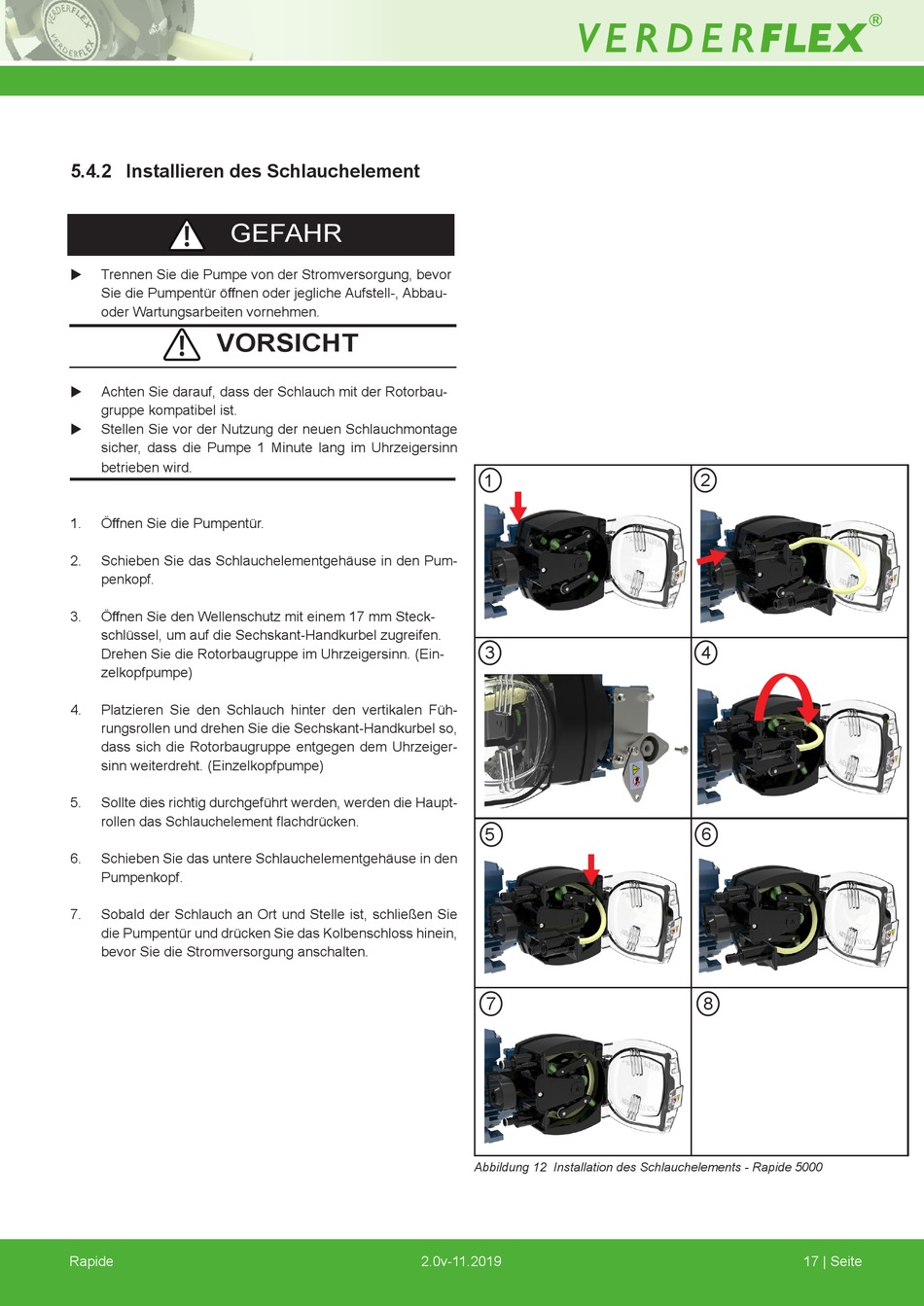

Abbildung 12 Installation des Schlauchelements - Rapide 5000
2.0v-11.2019
2
4
6
8
17 | Seite
