4.3 Layout

4.3.1 Explosionsdarstellung der Rapide

2
1

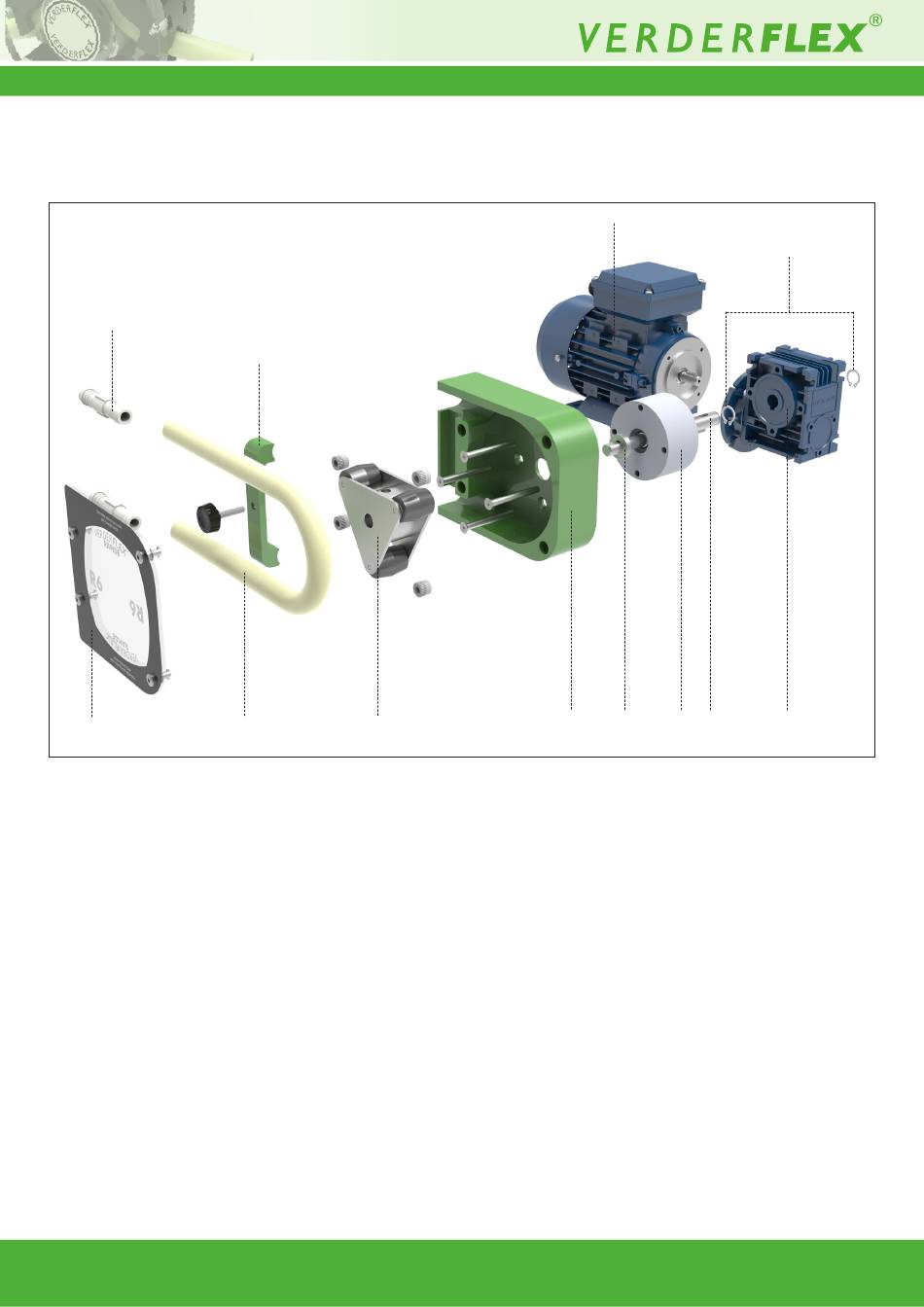

Abbildung 3 Explosionsdarstellung der Rapide (Allgemeine Ansicht)
1 Vorderabdeckung
2 Anschlüsse
3 Schlauchelement
4 Schlauchklemmenbaugruppe
Rapide
4
5
3
5 Rotorbaugruppe
6 Pumpenkörper
7 Lager
8 Spannhülse
6
2.0v-11.2019
9
7 8 9 10
9 Antriebswelle
10 Externer Cir-Clip
11 Getriebe
12 Motor
10
