4.3.3 Explosionsdarstellung der Rapide 5000

8

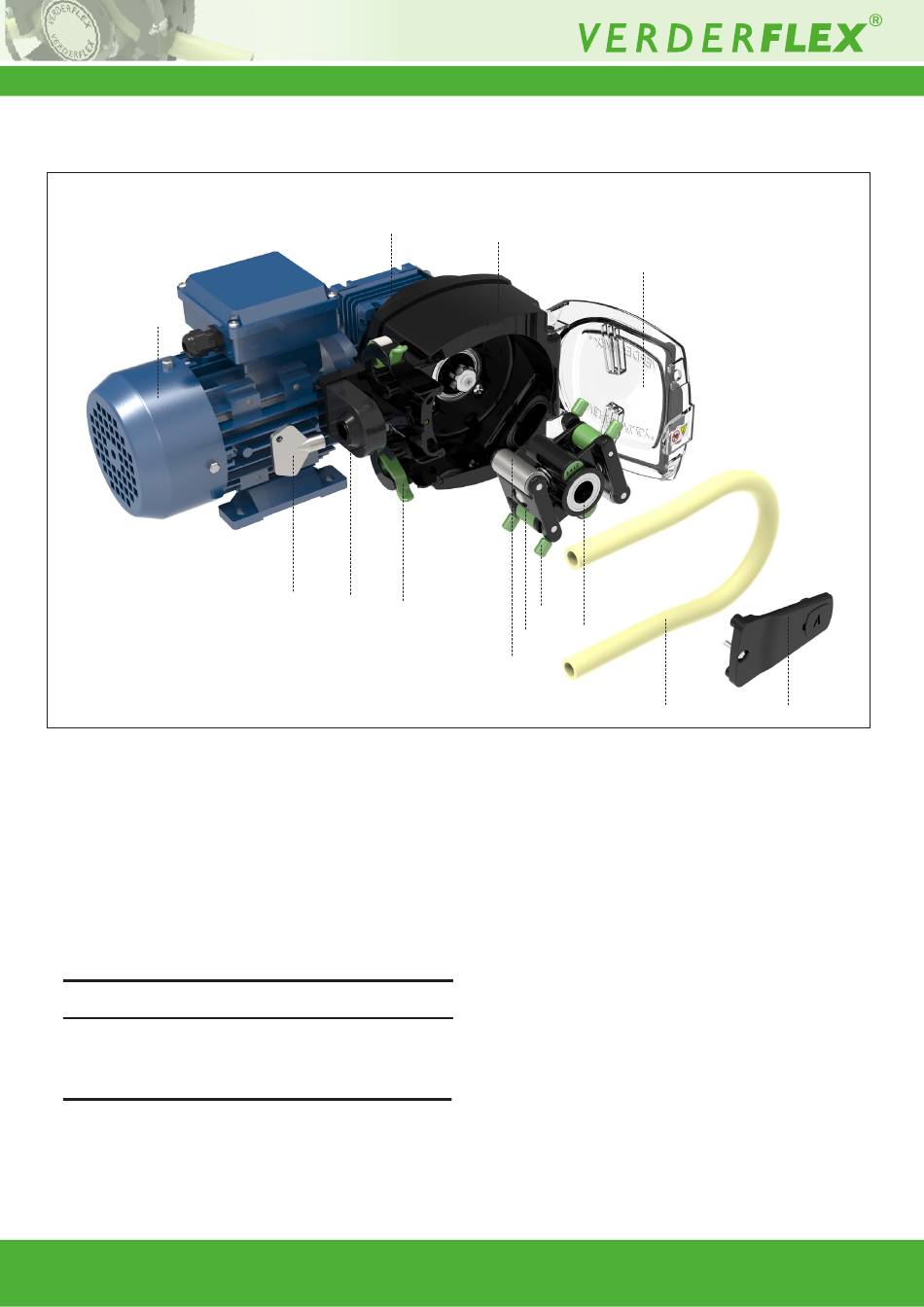

Abbildung 5 Explosionsdarstellung der Rapide 5000 (Allgemeine Ansicht)
1 Federbein
2 Kontinuierlicher Schlauch
3 Rotorbaugruppe
3.1 Vertikale Führungsrollen
Hinweis
Der Schlüssel (Punkt 10) dient zum Auf-/Absperren der Pum-
pentür.
Das Schloss (Punkt 9) wird aktiviert, indem man den „Zylinder"
manuell hineindrückt.
Rapide
7
10
9
6
3.2 Hauptwalzen
3.3 Horizontale Führungsrollen
4 Pumpentür
5 Pumpenkopf
2.0v-11.2019
5
4
3,1
3
3,3
3,2
2
6 Schlauchklemme
7 Motorgetriebe
8 Motor
9 Schloss
10 Schlüssel
1
12 | Seite
