Service

Reparatur des Luftventils

Erforderliche Werkzeuge
•
Drehmomentschlüssel
•
Torx-Schraubenzieher (T20)
oder 7-mm-Steckschlüssel
•
Nadelzange
•
O-Ring-Haken
•
Lithiumfett
HINWEIS: Es sind Luftventil-Reparatursätze 819.4274
(Modelle mit Mittelgehäuse aus Aluminium)
und 819.0249 (Modelle mit Mittelgehäuse aus
Edelstahl) erhältlich. Siehe Seite 25. Die im
Satz enthaltenen Teile sind mit einem Symbol
gekennzeichnet, z. B. (3). Für optimale
Ergebnisse sollten alle im Satz enthaltenen
Teile verwendet werden.

Auseinanderbau

1. Den Warnhinweis zur Druckentlastung auf Seite 11
befolgen.

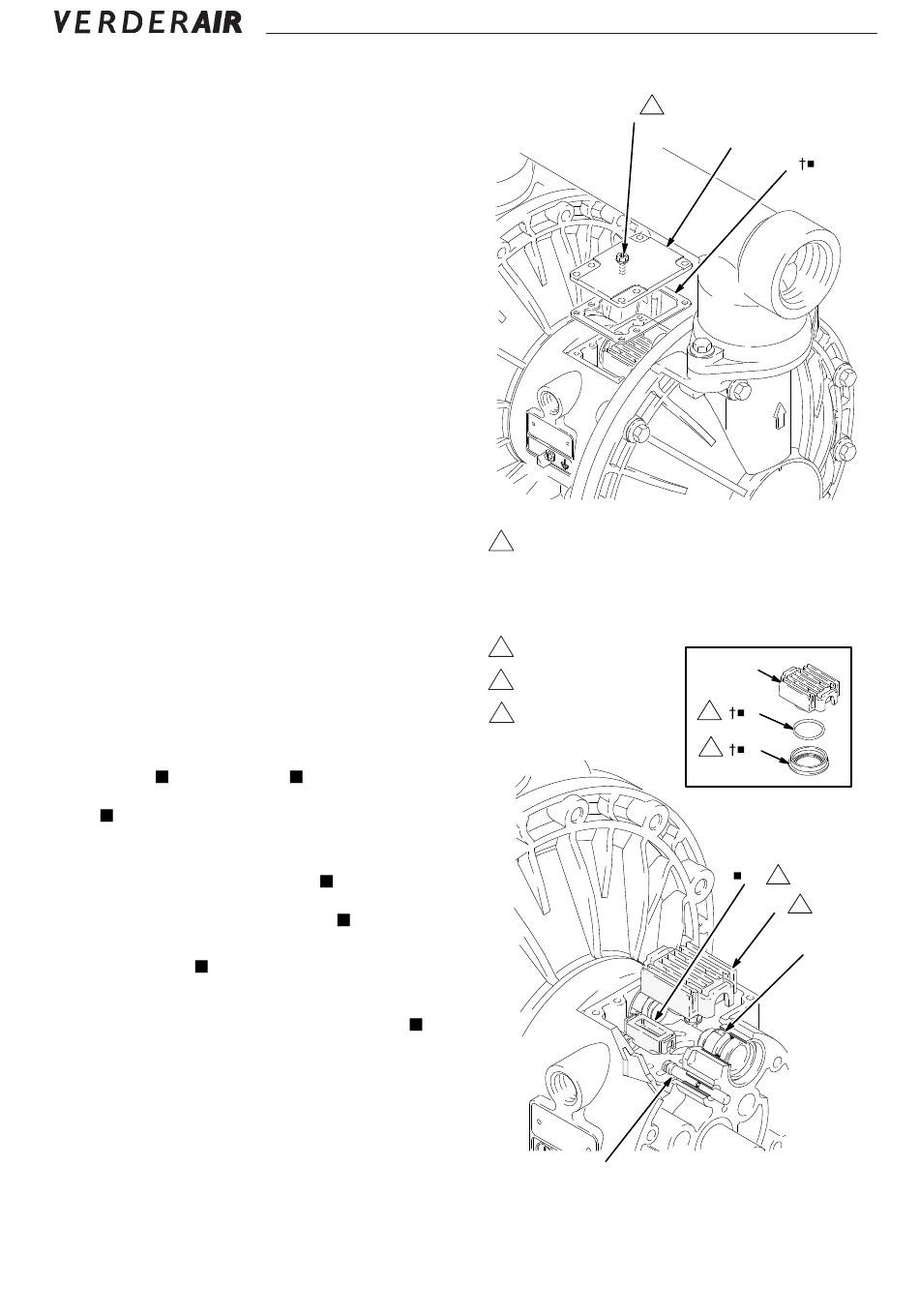

2. Mit einem Torx-Schraubenzieher (T20) oder einem
7-mm-Steckschlüssel die sechs Schrauben (3),
die Luftventilabdeckung (2) und die Dichtung (4)
abschrauben. Siehe A
3. Den Ventilmitnehmer (5) auf mittlere Position
schieben und aus der Aussparung herausziehen.
Verteiler (7† ) und O-Ring (6† ) vom Mitnehmer
abnehmen. Mit einer Nadelzange das Schaltventil
(18† ) gerade nach oben aus der Aussparung
herausziehen. Siehe A
4. Die beiden Stellmotorkolben (11) aus den Lagern
(12) ziehen. Die U-Packungen (10† ) von den
Kolben abziehen. Die Führungsstifte (16) aus den
Lagern (15) ziehen. Die O-Ringe (17† ) von den
Führungsstiften abnehmen. Siehe A
5. Die Ventilplatte (8 ) an ihrem Platz untersuchen.
Wenn sie beschädigt ist, mit einem Torx-Schrauben-
dreher (T20) oder einem 7-mm-Steckschlüssel die
drei Schrauben (3) entfernen. Die Ventilplatte (8 )
und – bei Modellen mit Aluminium-Mittelgehäuse –
die Dichtung (9) entfernen. Siehe A
6. Die Lager (12, 15) im eingebauten Zustand
überprüfen. Siehe A
BB
zulaufend und müssen von außen entfernt werden,
wenn sie beschädigt sind. Dazu muss das
Materialgehäuse zerlegt werden. Siehe Seite 21.
7. Alle Teile reinigen und auf Verschleiß oder
Beschädigung prüfen. Bei Bedarf austauschen. Wie
auf Seite 15 beschrieben wieder zusammenbauen.
14 819.0370
. 6.
BB
. 7.
BB
. 8.
BB
. 9.
BB
. 8. Die Lager sind konisch
3 2
2
Mit 5,6-6,8 N•m festziehen.
A . 6 __________________________________________
BB
1
Siehe Detailansicht rechts.
2
Einfetten.
3
Unterseite einfetten.
16
A . 7 __________________________________________
BB
2
4
03944B
5
6
2
7
3
†18
3
5
1
11
03945B
