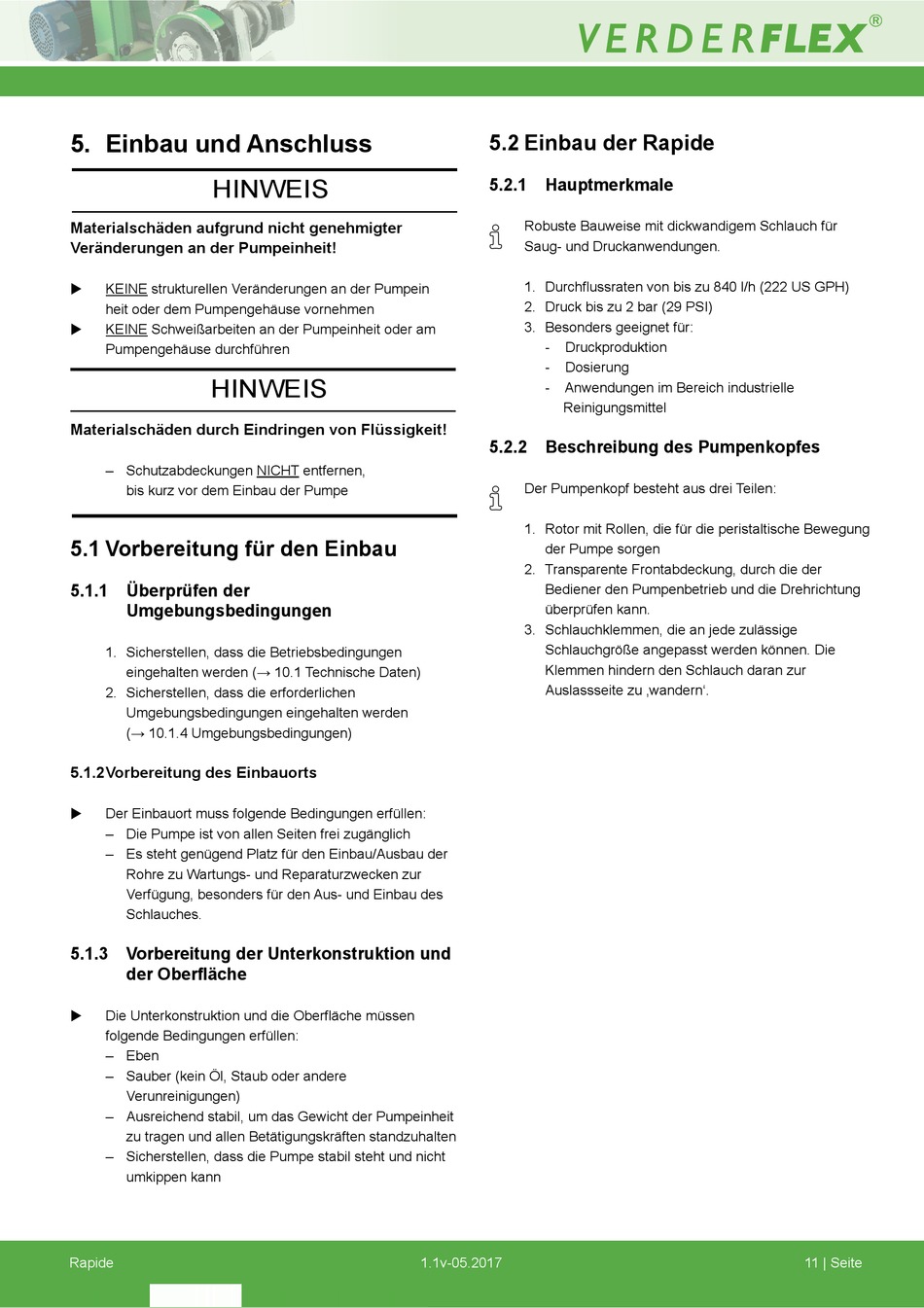

5. Einbau und Anschluss

HINWEIS
Materialschäden aufgrund nicht genehmigter
Veränderungen an der Pumpeinheit!
KEINE strukturellen Veränderungen an der Pumpein
u
heit oder dem Pumpengehäuse vornehmen
KEINE Schweißarbeiten an der Pumpeinheit oder am
u
Pumpengehäuse durchführen
HINWEIS
Materialschäden durch Eindringen von Flüssigkeit!
– Schutzabdeckungen NICHT entfernen,
bis kurz vor dem Einbau der Pumpe
5.1 Vorbereitung für den Einbau
5.1.1 Überprüfen der
Umgebungsbedingungen
1. Sicherstellen, dass die Betriebsbedingungen
eingehalten werden (→ 10.1 Technische Daten)
2. Sicherstellen, dass die erforderlichen
Umgebungsbedingungen eingehalten werden
(→ 10.1.4 Umgebungsbedingungen)

5.1.2 Vorbereitung des Einbauorts

Der Einbauort muss folgende Bedingungen erfüllen:
u
– Die Pumpe ist von allen Seiten frei zugänglich
– Es steht genügend Platz für den Einbau/Ausbau der
Rohre zu Wartungs- und Reparaturzwecken zur
Verfügung, besonders für den Aus- und Einbau des
Schlauches.
5.1.3 Vorbereitung der Unterkonstruktion und
der Oberfläche
Die Unterkonstruktion und die Oberfläche müssen
u
folgende Bedingungen erfüllen:
– Eben
– Sauber (kein Öl, Staub oder andere
Verunreinigungen)
– Ausreichend stabil, um das Gewicht der Pumpeinheit
zu tragen und allen Betätigungskräften standzuhalten
– Sicherstellen, dass die Pumpe stabil steht und nicht
umkippen kann
Rapide

5.2 Einbau der Rapide

5.2.1 Hauptmerkmale

Robuste Bauweise mit dickwandigem Schlauch für
Saug- und Druckanwendungen.
1. Durchflussraten von bis zu 840 l/h (222 US GPH)
2. Druck bis zu 2 bar (29 PSI)
3. Besonders geeignet für:
-
Druckproduktion
-
Dosierung
-
Anwendungen im Bereich industrielle
Reinigungsmittel

5.2.2 Beschreibung des Pumpenkopfes

Der Pumpenkopf besteht aus drei Teilen:
1. Rotor mit Rollen, die für die peristaltische Bewegung
der Pumpe sorgen
2. Transparente Frontabdeckung, durch die der
Bediener den Pumpenbetrieb und die Drehrichtung
überprüfen kann.
3. Schlauchklemmen, die an jede zulässige
Schlauchgröße angepasst werden können. Die
Klemmen hindern den Schlauch daran zur
Auslassseite zu ‚wandern'.
1.1v-05.2017
11 | Seite
