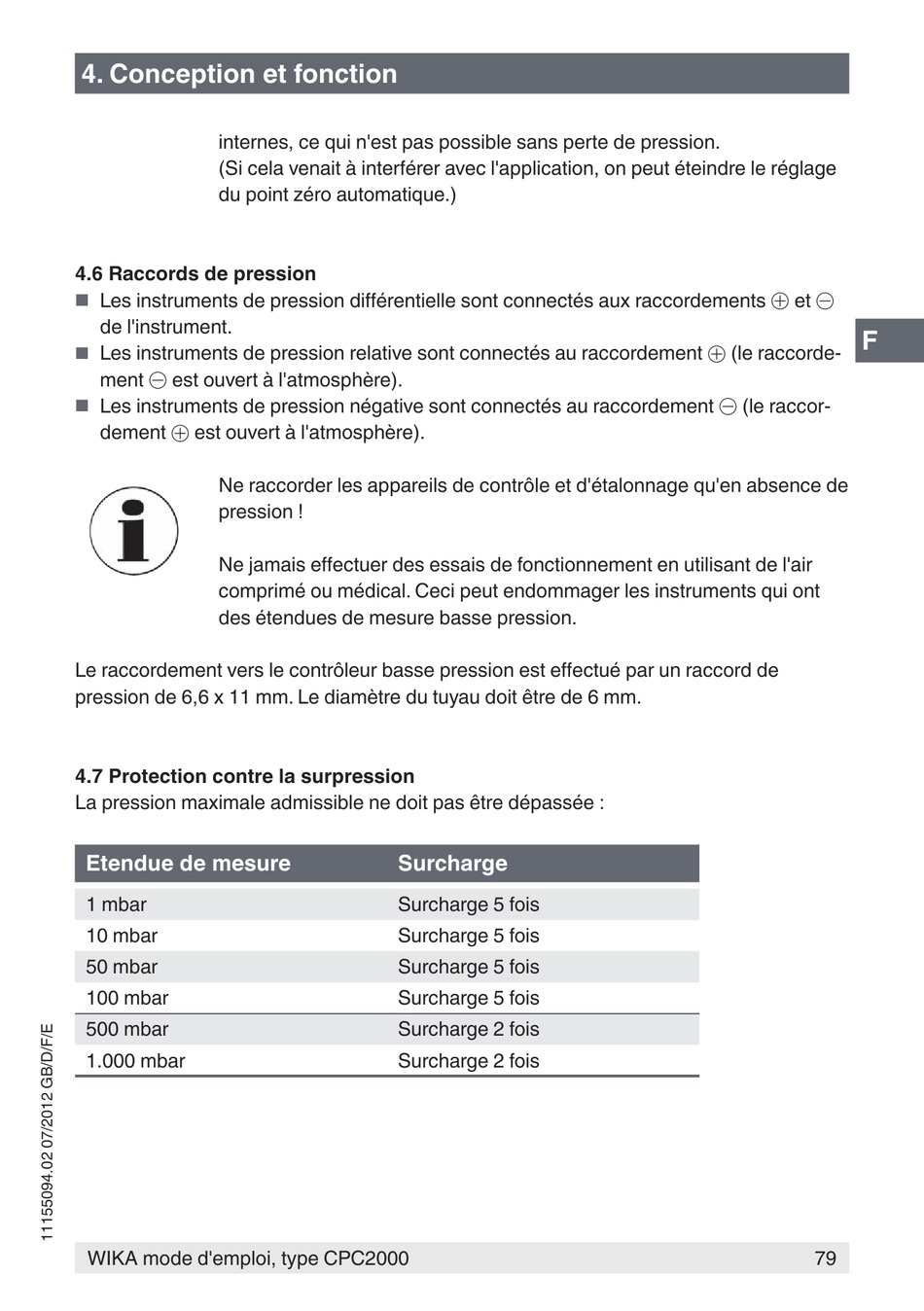

4. Conception et fonction
internes, ce qui n'est pas possible sans perte de pression.
(Si cela venait à interférer avec l'application, on peut éteindre le réglage
du point zéro automatique.)

4.6 Raccords de pression

Les instruments de pression diférentielle sont connectés aux raccordements
■
de l'instrument.
Les instruments de pression relative sont connectés au raccordement
■
ment est ouvert à l'atmosphère).
i
Les instruments de pression négative sont connectés au raccordement
■
dement est ouvert à l'atmosphère).
j
Ne raccorder les appareils de contrôle et d'étalonnage qu'en absence de
pression !
Ne jamais efectuer des essais de fonctionnement en utilisant de l'air
comprimé ou médical. Ceci peut endommager les instruments qui ont
des étendues de mesure basse pression.
Le raccordement vers le contrôleur basse pression est efectué par un raccord de
pression de 6,6 x 11 mm. Le diamètre du tuyau doit être de 6 mm.

4.7 Protection contre la surpression

La pression maximale admissible ne doit pas être dépassée :

Etendue de mesure

1 mbar
10 mbar
50 mbar
100 mbar
500 mbar
1.000 mbar
WIKA mode d'emploi, type CPC2000
Surcharge
Surcharge 5 fois
Surcharge 5 fois
Surcharge 5 fois
Surcharge 5 fois
Surcharge 2 fois
Surcharge 2 fois
et
j i
F
(le raccorde-
j
(le raccor-
i
