7. Schnittstelle

7. Schnittstelle
Versionsschlüssel für Firmware und Betriebsanleitung
Betriebsanleitung
2.1.0
Es besteht die Möglichkeit, den Controller mittels Schnittstellen (USB oder RS-232) über
den PC zu steuern und zu überwachen. Im Regel-, Mess- und Automatik-Modus kann
eine zyklische Ausgabe des aktuellen Gerätestatus ein- und ausgeschaltet werden.
Ausgabeintervall ist dabei 1 Sekunde.

7.1 USB-Schnittstelle

Über die USB-Schnittstelle wird dem PC ein virtueller ComPort bereitgestellt. Die Ansteu-
erung des Gerätes unterscheidet sich somit nicht von der Ansteuerung über RS-232.

7.2 RS-232 Schnittstelle

Zum Anschließen werden RxD, TxD und die GND Leitung benötigt. Der Anschluss erfolgt
über ein gerades Schnittstellenkabel (1:1, Stecker/Buchse)

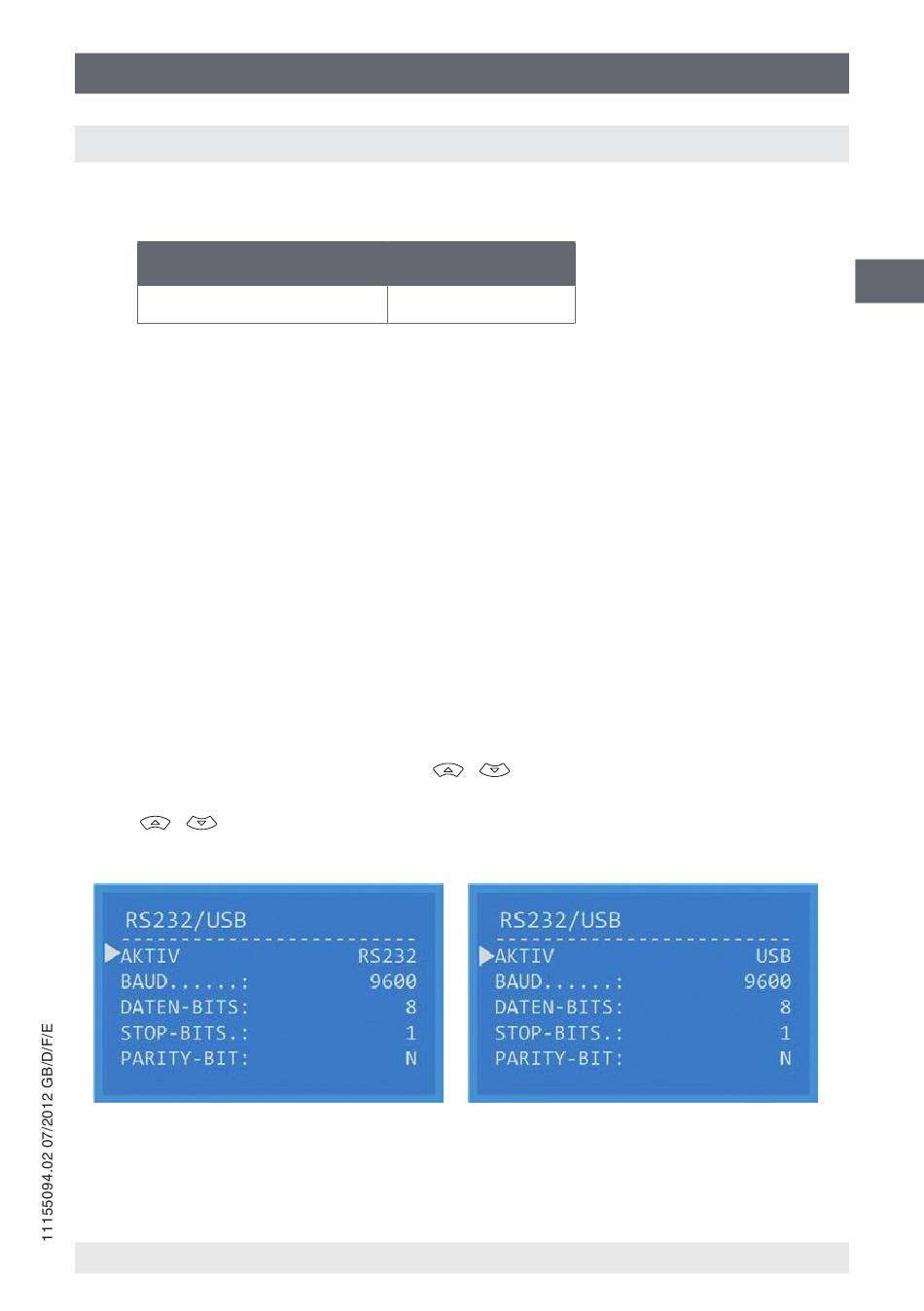

7.3 Schnittstellenkonfguration

Auf die MENU-Taste drücken und mit der
menüpunkt EINSTELLUNGEN erscheint und mit SELECT bestätigen. Im Untermenü
mit der / -Taste auf den Punkt RS-232/USB gehen und mit SELECT bestätigen.
Folgende Einstellungen können vorgenommen werden:
AKTIV: Auswahl, ob eine Schnittstelle verwendet wird und welche Schnittstelle (USB,
■
RS-232)
BAUD: Auswahl der Baudrate (1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400,
■
56000, 57600)
WIKA Betriebsanleitung, Typ CPC2000
Firmware
1.32
/ -Taste so lange drücken, bis der Unter-
