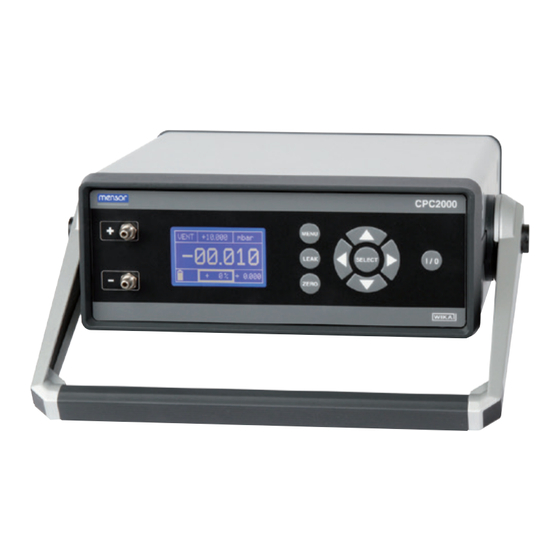

Portable low-pressure controller, model CPC2000
Portabler Niederdruckcontroller, Typ CPC2000
Contrôleur basse pression portable, type CPC2000
Controlador portátil de bajas presiones, modelo CPC2000
Portable low-pressure controller model CPC2000
Operating instructions
Betriebsanleitung
Mode d'emploi
Manual de instrucciones
EN
DE
FR
ES

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für WIKA mensor CPC2000

Inhaltszusammenfassung für WIKA mensor CPC2000

  • Seite 1 Operating instructions Betriebsanleitung Mode d'emploi Manual de instrucciones Portable low-pressure controller, model CPC2000 Portabler Niederdruckcontroller, Typ CPC2000 Contrôleur basse pression portable, type CPC2000 Controlador portátil de bajas presiones, modelo CPC2000 Portable low-pressure controller model CPC2000...
  • Seite 2 Manual de instrucciones modelo CPC2000 Página 123 - 162 Further languages can be found at www.wika.com. © 07/2012 WIKA Alexander Wiegand SE & Co. KG All rights reserved. / Alle Rechte vorbehalten. ® WIKA is a registered trademark in various countries.

  • Seite 3: Inhaltsverzeichnis

    6.7 Operating mode AUTOMATIC-MODE “AUTO”... . 22 6.8 Leakage “LEAK” ..... . 25 WIKA operating instructions, model CPC2000...
  • Seite 4 10.3 Disposal ......38 11. Specifications 12. Accessories Declarations of conformity can be found online at www.wika.com. WIKA operating instructions, model CPC2000...

  • Seite 5: General Information

    CT 27.51 - Application consultant: Tel: +1-512-396-4200 Fax: +1-512-396-1820 sales@mensor.com EU importer ■ WIKA Alexander Wiegand SE & Co. KG - Internet address: www.wika.de / www.wika.com - Relevant data sheet: CT 27.51 - Application consultant: Tel.: +49 9372 132-0 Fax: +49 9372 132-406 info@wika.de...

  • Seite 6: Short Overview

    The CPC2000 delivers: Simple generation of positive and negative reference pressures ■ Pressure measurement of positive and negative pressures ■ Differential pressure measurement ■ Identification of leaks of a test item ■ WIKA operating instructions, model CPC2000...

  • Seite 7: Scope Of Delivery

    ... indicates a potentially dangerous situation in the hazardous area that can result in serious injury or death, if not avoided. Information ... points out useful tips, recommendations and information for efficient and trouble-free operation. WIKA operating instructions, model CPC2000...

  • Seite 8: Intended Use

    Refrain from unauthorised modifications to the instrument. ▶ Do not use the instrument within hazardous areas. ▶ There must be no external pressure acting on the CPC2000. ▶ Observe the operating parameters in accordance with chapter 11 “Specifications”. WIKA operating instructions, model CPC2000...

  • Seite 9: Personnel Qualification

    ▶ Only use the accessories specified and authorised by WIKA. Any use beyond or different to the intended use is considered as improper use. Do not use this instrument in safety or emergency stop devices.

  • Seite 10: Labelling, Safety Marks

    Year of manufacture 3.5.2 Explanation of symbols Before mounting and commissioning the instrument, ensure you read the operating instructions! Do not dispose of with household waste. Ensure a proper disposal in accordance with national regulations. WIKA operating instructions, model CPC2000...

  • Seite 11: Design And Function

    Mascot model 9926)! ▶ Only use a battery charger that is fully functional or undamaged. ▶ If there is any visible damage to the case or the wiring, do not use the power supply unit! WIKA operating instructions, model CPC2000...

  • Seite 12: Lithium-Ion Rechargeable Battery

    ■ delivery. Should the rechargeable battery in the low-pressure controller stop working, contact WIKA. The instrument must not be opened under any circumstances. For contact details see chapter 1 “General information” or the back page of the operating instructions. WIKA operating instructions, model CPC2000...

  • Seite 13: Interface

    When not being used, a fully charged battery will lose its charge over time. ■ 4.2.3 Interface It is possible to control and monitor the controller via a PC using interfaces (USB or RS-232). For more information on this, please refer to chapter 7 “Interface”. WIKA operating instructions, model CPC2000...

  • Seite 14: Pressure Connections

    Instruments for negative gauge pressure are connected to the ⊖ connection (⊕ ■ connection is open to atmosphere). Only connect test and calibration installations once the system has been depressurised! 4.3.2 Overpressure protection The maximum permissible pressure must not be exceeded, see chapter 11 “Specifications”. WIKA operating instructions, model CPC2000...

  • Seite 15: User Interface

    6.9 “SETUP settings (SETUP)”. Increase set point Change pressure in % via [▲] button Increase set point to 100 % Change pressure to 100 % via [▶] button WIKA operating instructions, model CPC2000...
  • Seite 16 Further definitions [XXX] Press XXX button “XXX” Menu XXX will be selected Menu XXX will be displayed WIKA operating instructions, model CPC2000...

  • Seite 17: Transport, Packaging And Storage

    1. Wrap the instrument in an antistatic plastic film. 2. Place the instrument, along with the shock-absorbent material, in the packaging. 3. If stored for a prolonged period of time (more than 30 days), place a bag containing a desiccant inside the packaging. WIKA operating instructions, model CPC2000...

  • Seite 18: Commissioning, Operation

    = 1 bar atmospheric pressure ▶ This pressure must NEVER be exceeded. Measurement principle Set-actual value Microprocessor Valves comparison neg. pressure Actual pressure Controllers Pump value pos. pressure Pressure Pressure value measurement RS-232 PC interface USB interface Display WIKA operating instructions, model CPC2000...

  • Seite 19: Switching On The Low-Pressure Controller

    8. In the STEPS submenu, the step sequence in % is defined with the [▲] / [▼] and [◀] / [▶] buttons. 9. Confirm with [SELECT]. 10. With the [MENU] button, you can exit the submenu. WIKA operating instructions, model CPC2000...
  • Seite 20 In CTRL mode it is possible to adjust the zero point of the controller manually and to check the connected instrument for leaks. Function Meaning Manual zero point Confirm with [ZERO] button and the reference measuring cell of the correction instrument will be adjusted. WIKA operating instructions, model CPC2000...

  • Seite 21: Operating Mode Measure "Meas

    2. Confirm with [SELECT]. 3. In the submenu, select the item ZERO. 4. Confirm with [SELECT]. ⇒ Under the point, AUTO-ZERO, the automatic zero point correction for the MEAS mode can be activated or deactivated. WIKA operating instructions, model CPC2000...

  • Seite 22: Operating Mode Automatic-Mode "Auto

    STEPS UP STEPS DOWN CONFIGURATION 1 --> Setting operating mode AUTOMATIC-MODE 1. Press the [MENU] button. 2. Confirm the menu item MODE with [SELECT] and press the [▲] / [▼] buttons until AUTO is displayed. WIKA operating instructions, model CPC2000...
  • Seite 23 Delay time after reaching the maximum defined pressure T HOLD Hold time until a new pressure value is reached T PAUSE Delay time between two cycles AUTO ZERO Automatic zero point correction at the completion of each cycle WIKA operating instructions, model CPC2000...
  • Seite 24 Delay time can be defined in the configuration Duration of the system zero point correction Hold time at the zero point Time to control up to the next step Hold time Delay time at the maximum target pressure WIKA operating instructions, model CPC2000...

  • Seite 25: Leakage "Leak

    Target pressure specification Pressure unit LEAK +10.000 mbar Measured value +10.100 Actual deviation from the set point Percentage deviation from the set point 10 s +0.100 Elapsed time since start of the Leak function Operating mode WIKA operating instructions, model CPC2000...

  • Seite 26: Setup Settings (Setup)

    Here additional instrument settings can be made Navigation within the menu: [SELECT]: Acts to confirm the relevant setting SELECT [◀] or [▶] arrows: Setting of the active decimal place [▲] or [▼] arrows: Changes between the different submenu items WIKA operating instructions, model CPC2000...

  • Seite 27: The Menu Items

    Setting of the pressure range, the pressure unit and number of steps the pressure range will be divided up into. The STEPS UP / STEPS DOWN can be assigned different values. INFO Basic information on the instrument WIKA operating instructions, model CPC2000...

  • Seite 28: Zero Submenu Item

    Adjustment of the brightness of the display can be set from 0 ... 100 %. 1. Set the value range 0 ... 100 % with the [▲] / [▼] buttons. 2. Confirm with [SELECT]. DISPLAY ------------------------- BRIGHTNESS: 100% WIKA operating instructions, model CPC2000...

  • Seite 29: Auto-Mode Submenu Item

    For information on this menu item, please refer to chapter 6.7 “Operating mode AUTOMATIC-MODE “AUTO””. 6.9.2.5 INFO submenu item WIKA Germany ------------------------- CPC2000 Range 10 hPa Firmware v1.33 Hardware Menu item Meaning Range Current measuring range Firmware Version of the firmware Hardware Version of the hardware WIKA operating instructions, model CPC2000...

  • Seite 30: Interface

    4. In the submenu item, select the item RS232/USB with the [▲] or [▼] buttons. 5. Confirm with [SELECT]. RS232/USB RS232/USB ------------------------- ------------------------- ACTIVE..RS232 ACTIVE..: BAUD..: 9600 BAUD..: 9600 DATA-BITS.: DATA-BITS.: STOP-BITS.: STOP-BITS.: PARITY-BIT: PARITY-BIT: WIKA operating instructions, model CPC2000...

  • Seite 31: Commands For Serial Interface

    Tolerance band 1 ... 10000 --> tolerance in 0.01 % FS (full scale) of the instrument measuring range. Once the instrument has been controlled within this tolerance band for 1 second, the hold time expires. WIKA operating instructions, model CPC2000...

  • Seite 32: Answer Function

    :sci<n | u | r> Select active interface Set communication interface n --> Interface off u --> USB active r --> RS-232 active sdb <0 ... 100> Display brightness 0 ... 100 --> brightness in % WIKA operating instructions, model CPC2000...
  • Seite 33 Set communication interface echo 0 --> Echo Off 1 --> Echo On On: Default. Sent command is returned, following the response, the command will be concluded with “OK”. Off: Only the pure response will be transmitted. WIKA operating instructions, model CPC2000...

  • Seite 34: Driver

    (FTDI) provided for download on its website for all major operating systems (Windows, Linux, Mac OS). Homepage: http://www.ftdichip.com ■ Download: http://www.ftdichip.com/Drivers/VCP.htm (FTDI homepage --> Drivers --> ■ VCPDrivers) Installation instructions for the various operating systems: ■ http://www.ftdichip.com/Documents/InstallGuides.htm (FTDI homepage --> Documents --> Installation Guides) WIKA operating instructions, model CPC2000...

  • Seite 35: Faults

    Defective rechargeable battery Contact the manufacturer Instrument smells during storage or gets unusually Instrument seems Defective rechargeable battery Contact the manufacturer abnormal in some other WIKA operating instructions, model CPC2000...

  • Seite 36: Maintenance, Cleaning And Recalibration

    3. Electrical connections must not come into contact with moisture! CAUTION! Damage to the instrument Improper cleaning may lead to damage to the instrument! ▶ Do not use any aggressive cleaning agents. ▶ Do not use any hard or pointed objects for cleaning. WIKA operating instructions, model CPC2000...

  • Seite 37: Recalibration

    10.2 Return Strictly observe the following when shipping the instrument: All instruments delivered to WIKA must be free from any kind of hazardous substances (acids, bases, solutions, etc.) and must therefore be cleaned before being returned, see chapter 9.2 “Cleaning”.

  • Seite 38: Disposal

    Dispose of instrument components and packaging materials in an environmentally compatible way and in accordance with the country-specific waste disposal regulations. Do not dispose of with household waste. Ensure a proper disposal in accordance with national regulations. WIKA operating instructions, model CPC2000...

  • Seite 39: Specifications

    4 ... 5 digits depending on range and units Keyboard Membrane keyboard Connections Pressure connections 6.6 x 11 (hose diameter D = 6 mm) Permissible pressure media Ambient air Wetted parts Ni, Al, CuBe, PUR WIKA operating instructions, model CPC2000...
  • Seite 40 Option: DKD/DAkkS calibration certificate Recommended 1 year (dependent on conditions of use) recalibration interval 3) Calibration in a horizontal position. Approvals and certificates, see website For further specifications see WIKA data sheet CT 27.51 and the order documentation. WIKA operating instructions, model CPC2000...
  • Seite 41 11. Specifications Dimensions in mm (in) Front view Side view (left) WIKA operating instructions, model CPC2000...

  • Seite 42: Accessories

    Order code CPX-A-C2 Spare power supply unit Transport case Robust Transport case Easy Interface cable RS-232 Ordering information for your enquiry: 1. Order code: CPX-A-C2 ⇓ 2. Option: WIKA accessories can be found online at www.wika.com. WIKA operating instructions, model CPC2000...
  • Seite 43 6.7 Betriebsart AUTOMATIK-MODUS "AUTO" ... . . 62 6.8 Leckage „LEAK“ ..... . 65 WIKA Betriebsanleitung, Typ CPC2000...
  • Seite 44 10.3 Entsorgung ..... . . 78 11. Technische Daten 12. Zubehör Konformitätserklärungen finden Sie online unter www.wika.de. WIKA Betriebsanleitung, Typ CPC2000...

  • Seite 45: Allgemeines

    - Zugehöriges Datenblatt: CT 27.51 - Anwendungsberater: Tel: +1-512-396-4200 Fax: +1-512-396-1820 sales@mensor.com EU-Importeur ■ WIKA Alexander Wiegand SE & Co. KG - Internet-Adresse: www.wika.de / www.wika.com - Zugehöriges Datenblatt: CT 27.51 - Anwendungsberater: Tel.: +49 9372 132-0 Fax: +49 9372 132-406 info@wika.de...

  • Seite 46: Kurzübersicht

    Druck an den beiden Schlauchanschlüssen in positiver bzw. negativer Höhe zur Verfügung stellt. Der CPC2000 dient zur: Einfachen Bereitstellung von positiven und negativen Referenzdrücken ■ Druckmessung von positivem und negativem Druck ■ Differenzdruckmessung ■ Feststellung von Undichtigkeiten eines Prüflings ■ WIKA Betriebsanleitung, Typ CPC2000...

  • Seite 47: Lieferumfang

    ... weist auf eine möglicherweise gefährliche Situation im explosionsgefährdeten Bereich hin, die zum Tod oder zu schweren Verletzun- gen führen kann, wenn sie nicht gemieden wird. Information ... hebt nützliche Tipps und Empfehlungen sowie Informationen für einen effizi- enten und störungsfreien Betrieb hervor. WIKA Betriebsanleitung, Typ CPC2000...

  • Seite 48: Bestimmungsgemäße Verwendung

    Beschädigung des Lithium-Ionen-Akkus, zu Feuer oder Explosion führen. WARNUNG! Verletzungen durch Fehlgebrauch Fehlgebrauch des Gerätes kann zu gefährlichen Situationen und Verletzungen führen. ▶ Eigenmächtige Umbauten am Gerät unterlassen. ▶ Gerät nicht in explosionsgefährdeten Bereichen einsetzen. WIKA Betriebsanleitung, Typ CPC2000...

  • Seite 49: Personalqualifikation

    Vor Beginn der Druckmessung sicherstellen, dass der Niederdruckcontrol- ler drucklos geschaltet ist und der Prüfling korrekt angeschlossen ist. ▶ Nur das von WIKA definierte und freigegebene Zubehör verwenden. Jede über die bestimmungsgemäße Verwendung hinausgehende oder andersartige Benutzung gilt als Fehlgebrauch.

  • Seite 50: Beschilderung, Sicherheitskennzeichnungen

    Texas 78666 Li-Ion Hilfsenergie Druckmedium Arbeitstemperatur Druckbereich Genauigkeit Seriennummer Herstellungsjahr 3.5.2 Symbolerklärung Vor Montage und Inbetriebnahme des Gerätes unbedingt die Betriebsanlei- tung lesen! Nicht mit dem Hausmüll entsorgen. Für eine geordnete Entsorgung gemäß nationaler Vorgaben sorgen. WIKA Betriebsanleitung, Typ CPC2000...

  • Seite 51: Aufbau Und Funktion

    Gerät lebensgefährliche Spannungen auftreten! ▶ Nur das mitgelieferte Netzteil verwenden (Original-Netzteil Mascot Typ 9926)! ▶ Nur einwandfrei funktionierendes oder unbeschädigtes Ladegerät verwen- den. ▶ Bei sichtbaren Schäden am Gehäuse oder an der Leitung das Netzteil nicht benutzen! WIKA Betriebsanleitung, Typ CPC2000...

  • Seite 52: Reinigung

    ■ Das Aufladen des Akkus erfolgt nur mit dem im Lieferumfang beiliegenden Netzteil. ■ Sollte der Akku im Niederdruckcontroller nicht mehr funktionieren bitte WIKA kontaktieren. Auf keinen Fall das Gerät öffnen. Kontaktdaten siehe Kapitel 1 „Allgemeines“ oder Rückseite der Betriebsanlei- tung.

  • Seite 53: Schnittstelle

    Bei Nichtgebrauch entlädt sich ein voll aufgeladener Akku mit der Zeit. ■ 4.2.3 Schnittstelle Es besteht die Möglichkeit, den Controller mittels Schnittstellen (USB oder RS-232) über den PC zu steuern und zu überwachen. Weitere Informationen hierzu siehe Kapitel 7 „Schnittstelle“. WIKA Betriebsanleitung, Typ CPC2000...

  • Seite 54: Druckanschlüsse

    Geräte für negative Überdrücke werden an den ⊖-Anschluss angeschlossen ■ (⊕-Anschluss offen zur Atmosphäre). Prüf- und Kalibrieraufbauten nur im drucklosen Zustand montieren! 4.3.2 Überdrucksicherung Der zulässige maximale Druck darf nicht überschritten werden, siehe Kapitel 11 „Techni- sche Daten“. WIKA Betriebsanleitung, Typ CPC2000...

  • Seite 55: Bedienoberfläche

    Die SETUP-Menüpunkte setzen sich aus sechs Unterpunkten zusammen. Eine detaillierte Beschreibung der Punkte siehe Kapitel 6.9 „SETUP-Einstellungen (SETUP)“. Sollwert erhöhen Druckänderung in % via [▲]-Taste Sollwert auf 100 % erhöhen Druckänderung auf 100 % via [▶]-Taste WIKA Betriebsanleitung, Typ CPC2000...
  • Seite 56 Scheibe inkl. Zerstörung der Frontfolie während der Benutzung nicht vollständig auszuschließen, müssen alle Personen in der näheren Umgebung des Gerätes, vor und während der Benutzung eine Schutzbrille tragen. Weitere Definitionen [XXX] Taste XXX drücken „XXX“ Menü XXX wird aufgerufen Menü XXX wird angezeigt WIKA Betriebsanleitung, Typ CPC2000...

  • Seite 57: Transport, Verpackung Und Lagerung

    Gerät wie folgt verpacken und lagern: 1. Das Gerät in eine antistatische Plastikfolie einhüllen. 2. Das Gerät mit dem Dämmmaterial in der Verpackung platzieren. 3. Bei längerer Einlagerung (mehr als 30 Tage) einen Beutel mit Trocknungsmittel der Verpackung beilegen. WIKA Betriebsanleitung, Typ CPC2000...

  • Seite 58: Inbetriebnahme, Betrieb

    ▶ Der maximale Druck beträgt P = 1 bar Umgebungsluft ▶ Dieser Druck darf NIE überschritten werden. Messprinzip Soll-Istwert- Mikroprozessor Ventile Vergleich neg. Druck Druck-Istwert Regler Pumpe pos. Druck Druckwert Druckmessung PC-Schnittstelle RS-232 USB-Schnittstelle Anzeige WIKA Betriebsanleitung, Typ CPC2000...

  • Seite 59: Niederdruckcontroller Einschalten

    6. Im Untermenü EINHEIT die Druckeinheit mit den Tasten [▲] / [▼] festlegen. 7. Mit [SELECT] bestätigen. 8. Im Untermenü SCHRITTE wird die Schrittfolge in % mit den Tasten [▲] / [▼] und [◀] / [▶] festlegen. 9. Mit [SELECT] bestätigen. WIKA Betriebsanleitung, Typ CPC2000...
  • Seite 60 Endwert Druckeinheit CTRL +10.000 mbar Messwert +04.999 Sollwert in % des Endwertes Batteriestatus Betriebsart +5.000 Im CTRL-Modus besteht die Möglichkeit, den Nullpunkt des Controllers manuell abzugleichen und das angeschlossene Gerät auf Dichtheit zu überprüfen. WIKA Betriebsanleitung, Typ CPC2000...

  • Seite 61: Funktion

    1. Mit den Tasten [▲] oder [▼] den Menüpunkt EINSTELLUNGEN auswählen. 2. Mit [SELECT] bestätigen. 3. Im Untermenü den Punkt NULLPUNKTABG. auswählen. 4. Mit [SELECT] bestätigen. ⇒ Unter dem Punkt AUTO-NULL kann die automatischen Nullpunktkorrektur für den MESS-Modus de- oder aktiviert werden. WIKA Betriebsanleitung, Typ CPC2000...

  • Seite 62: Betriebsart Automatik-Modus "Auto

    ------------------------- BEREICH 0...+10.000 EINHEIT mbar STEPS UP STEPS DOWN KONFIGURATION 1 --> Einstellung Betriebsart AUTOMATIK-MODUS 1. Die Taste [MENU] drücken. 2. Menüpunkt MODUS mit [SELECT] bestätigen und die Taste [▲] / [▼] drücken bis AUTO erscheint. WIKA Betriebsanleitung, Typ CPC2000...
  • Seite 63 Hier wird die Anzahl der Zyklen festgelegt, die im AUTO-Modus abgefah- ren werden sollen. T START Wartezeit zum Entlüften des Sensors T STOP Wartezeit nach Erreichen des maximal festgelegten Drucks T HALTEN Haltezeit bis ein neuer Druckwert angefahren wird T PAUSE Wartezeit zwischen zwei Zyklen WIKA Betriebsanleitung, Typ CPC2000...
  • Seite 64 Die Abbildung zeigt das Ablaufschema für den AUTO-Modus. Anhand der Tabelle erkennt man, welche Zyklen durchlaufen werden und die jeweilige Bedeutung. Phase Bedeutung Warten auf den Startbefehl mit [SELECT] Wartezeit, die in der Konfiguration festgelegt werden kann Dauer der System-Nullpunktkorrektur Haltezeit am Nullpunkt WIKA Betriebsanleitung, Typ CPC2000...

  • Seite 65: Leckage „Leak

    Die interne Pumpe wird abgeschaltet und der anliegende Druck wird gehalten. Nutzung Solldruckvorgabe Druckeinheit LEAK +10.000 mbar Messwert +10.100 Tatsächliche Abweichung vom Sollwert Prozentuale Abweichung vom Sollwert +0.100 10 s Abgelaufene Zeit seit Start der LEAK-Funktion Betriebsart WIKA Betriebsanleitung, Typ CPC2000...

  • Seite 66: Setup-Einstellungen (Setup)

    Hier können weitere Einstellungen für das Gerät vorgenommen werden Navigation im Menü: [SELECT]: Dient zum Bestätigen der jeweiligen Einstellung Pfeil [◀] oder [▶]: Einstellung der aktiven Dezimalstellen SELECT Pfeil [▲] oder [▼]: Wechseln in die verschiedenen Untermenüpunkte WIKA Betriebsanleitung, Typ CPC2000...

  • Seite 67: Die Menüpunkte

    Auswahl der jeweiligen Schnittstelle ANZEIGE Helligkeitseinstellung AUTO-MODUS Einstellung des Druckbereichs, der Druckeinheit und Anzahl der Schritte in die der Druckbereich unterteilt wird. Den STEPS UP / STEPS DOWN können unterschiedliche Werte zugewiesen werden. INFO Basisinformationen über das Gerät WIKA Betriebsanleitung, Typ CPC2000...

  • Seite 68: Untermenüpunkt Nullpunktabgleich

    6.9.2.3 Untermenüpunkt ANZEIGE Einstellung der Helligkeit der Anzeige kann von 0 ... 100 % eingestellt werden. 1. Mit den Tasten [▲] / [▼] den Wertebereich 0 ... 100 % einstellen. 2. Mit [SELECT] bestätigen. ANZEIGE ------------------------- HELLIGKEIT: 100% WIKA Betriebsanleitung, Typ CPC2000...

  • Seite 69: Untermenüpunkt Auto-Modus

    Informationen zu diesem Menüpunkt siehe Kapitel 6.7 „Betriebsart AUTOMATIK-MODUS "AUTO"“. 6.9.2.5 Untermenüpunkt INFO WIKA Deutschland ------------------------- CPC2000 Messbereich 10 hPa Firmware v1.33 Hardware Menüpunkt Bedeutung Messbereich Aktueller Messbereich Firmware Version der Firmware Hardware Version der Hardware WIKA Betriebsanleitung, Typ CPC2000...

  • Seite 70: Schnittstelle

    3. Mit [SELECT] bestätigen. 4. Im Untermenüpunkt mit den Tasten [▲] oder [▼] den Punkt RS232/USB auswählen. 5. Mit [SELECT] bestätigen. RS232/USB RS232/USB ------------------------- ------------------------- AKTIV..RS232 AKTIV..BAUD..: 9600 BAUD..: 9600 DATEN-BITS: DATEN-BITS: STOP-BITS.: STOP-BITS.: PARITY-BIT: PARITY-BIT: WIKA Betriebsanleitung, Typ CPC2000...

  • Seite 71: Befehle Für Serielle Schnittstelle

    1 ... 10000 --> Zeit in Sekunden :atr <1 ... 10000> Toleranzband 1 ... 10000 --> Toleranz in 0,01 % FS (Fullscale) Messbereich des Gerätes. Sobald das Gerät eine Sekunde lang innerhalb dieses Toleranzbandes regelt, läuft die Haltezeit ab. WIKA Betriebsanleitung, Typ CPC2000...

  • Seite 72: Funktion Antwort

    9 --> 57600 :sci<n | u | r> Aktive Schnittstelle auswählen Set Communication Interface n --> Schnittstellen Aus u --> USB aktiv r --> RS-232 aktiv sdb <0 ... 100> Displayhelligkeit 0 ... 100 --> Helligkeit in % WIKA Betriebsanleitung, Typ CPC2000...
  • Seite 73 :sce <0,1> Set Communication Interface Echo 0 --> Echo Off 1 --> Echo On On: Default. Übertragener Befehl wird zurückgegeben, nach der Antwort wird der Befehl mit „OK“ abgeschlossen. Off: Es wird nur die reine Antwort übertragen. WIKA Betriebsanleitung, Typ CPC2000...

  • Seite 74: Treiber

    Limited“ (FTDI) auf ihrer Homepage für alle gängigen Betriebssysteme (Windows, Linux, Mac OS) zum Download bereit. Homepage: http://www.ftdichip.com ■ Download: http://www.ftdichip.com/Drivers/VCP.htm (FTDI Homepage --> Drivers --> ■ VCPDrivers) Installationsanleitungen für die verschiedenen Betriebssysteme: ■ http://www.ftdichip.com/Documents/InstallGuides.htm (FTDI Homepage --> Documents --> Installation Guides) WIKA Betriebsanleitung, Typ CPC2000...

  • Seite 75: Störungen

    Betrieb setzen und Hersteller oder wird beim Aufladung ungewöhnlich heiß kontaktieren Gerät riecht bei der Akku defekt Hersteller kontaktieren Lagerung oder wird ungewöhnlich heiß Gerät erscheint in irgend- Akku defekt Hersteller kontaktieren einer anderen Weise ungewöhnlich WIKA Betriebsanleitung, Typ CPC2000...

  • Seite 76: Wartung, Reinigung Und Rekalibrierung

    Eine unsachgemäße Reinigung führt zur Beschädigung des Gerätes! ▶ Keine aggressiven Reinigungsmittel verwenden. ▶ Keine harten und spitzen Gegenstände zur Reinigung verwenden. 4. Gerät säubern, um Personen und Umwelt vor Gefährdung durch anhaftende Messstoffreste zu schützen. WIKA Betriebsanleitung, Typ CPC2000...

  • Seite 77: Rekalibrierung

    Kapitel 9.2 „Reinigung“. 10.2 Rücksendung Beim Versand des Gerätes unbedingt beachten: Alle an WIKA gelieferten Geräte müssen frei von Gefahrstoffen (Säuren, Laugen, Lösun- gen, etc.) sein und sind daher vor der Rücksendung zu reinigen, siehe Kapitel 9.2 „Reini- gung“. WIKA Betriebsanleitung, Typ CPC2000...

  • Seite 78: Entsorgung

    Internetseite. 10.3 Entsorgung Durch falsche Entsorgung können Gefahren für die Umwelt entstehen. Gerätekomponenten und Verpackungsmaterialien entsprechend den landesspezifischen Abfallbehandlungs- und Entsorgungsvorschriften umweltgerecht entsorgen. Nicht mit dem Hausmüll entsorgen. Für eine geordnete Entsorgung gemäß nationaler Vorgaben sorgen. WIKA Betriebsanleitung, Typ CPC2000...

  • Seite 79: Technische Daten

    Bildschirm beleuchtetes, mehrzeiliges Grafikdisplay Auflösung 4 ... 5 Stellen, je nach Bereich und Einheit Tastatur Folientastatur Anschlüsse Druckanschlüsse 6,6 x 11 mm (Schlauchdurchmesser D = 6 mm) Zulässige Druckmedien Umgebungsluft Messstoffberührte Teile Ni, Al, CuBe, PUR WIKA Betriebsanleitung, Typ CPC2000...

  • Seite 80: Zertifikat

    Standard: Kalibrierzertifikat 3.1 nach DIN EN 10204 Option: DKD/DAkkS-Kalibrierzertifikat Empfohlenes 1 Jahr (abhängig von den Nutzungsbedingungen) Rekalibrierungsintervall 3) Bei waagerechter Aufstellung kalibriert. Zulassungen und Zertifikate siehe Internetseite Weitere technische Daten siehe WIKA Datenblatt CT 27.51 und Bestellunterlagen. WIKA Betriebsanleitung, Typ CPC2000...
  • Seite 81 11. Technische Daten Abmessungen in mm (in) Ansicht von vorn Ansicht von der Seite (links) WIKA Betriebsanleitung, Typ CPC2000...

  • Seite 82: Zubehör

    12. Zubehör 12. Zubehör Beschreibung Bestellcode CPX-A-C2 Ersatznetzteil Transportkoffer Robust Transportkoffer Einfach Schnittstellenkabel RS-232 Bestellangaben für Ihre Anfrage: 1. Bestellcode: CPX-A-C2 ⇓ 2. Option: WIKA-Zubehör finden Sie online unter www.wika.de. WIKA Betriebsanleitung, Typ CPC2000...
  • Seite 83 6.7 Mode de fonctionnement AUTOMATIC-MODE “AUTO”..102 6.8 Fuites “FUIT” ..... . 105 Mode d'emploi WIKA, type CPC2000...
  • Seite 84 10.3 Mise au rebut ..... 118 11. Spécifications 12. Accessoires Déclarations de conformité disponibles sur www.wika.fr. Mode d'emploi WIKA, type CPC2000...

  • Seite 85: Généralités

    - Conseiller applications : Tél. : +1-512-396-4200 Fax : +1-512-396-1820 sales@mensor.com Importateur UE ■ WIKA Alexander Wiegand SE & Co. KG - Consulter notre site Internet : www.wika.fr - Fiche technique correspondante : CT 27.51 - Conseiller applications : Tel. : 0 820 951010 (0,15 €/mn)

  • Seite 86: Présentation Rapide

    Le CPC2000 fournit : Génération simple de pressions de référence positives et négatives ■ Mesure de pressions positives et négatives ■ Mesure de pression différentielle ■ Identification de fuites sur un instrument sous test ■ Mode d'emploi WIKA, type CPC2000...

  • Seite 87: Détail De La Livraison

    évitée. Information ... met en exergue les conseils et recommandations utiles de même que les informations permettant d'assurer un fonctionnement efficace et normal. Mode d'emploi WIKA, type CPC2000...

  • Seite 88: Utilisation Conforme À L'usage Prévu

    En cas d'utilisation non conforme ou de fonctionnement de l'instrument en dehors des spécifications techniques, un arrêt et un contrôle immédiat de l'appareil doit être effectués par un technicien agréé WIKA. Traiter l'instrument de mesure et de précision électronique avec le soin requis (protéger l'instrument contre l'humidité, les chocs, les forts champs magnétiques, l'électricité...

  • Seite 89: Qualification Du Personnel

    été mis en état dépressurisé et que l'instrument sous test est raccordé correctement. ▶ Utiliser uniquement les accessoires spécifiés et autorisés par WIKA. Toute utilisation différente ou au-delà de l'utilisation prévue est considérée comme inappropriée. Ne pas utiliser cet instrument dans des dispositifs de sécurité ou d'arrêt d'urgence.

  • Seite 90: Etiquetage, Marquages De Sécurité

    Lire impérativement le mode d'emploi avant le montage et la mise en service de l'instrument ! Ne pas mettre au rebut avec les ordures ménagères. Assurer une mise au rebut correcte en conformité avec les régulations nationales. Mode d'emploi WIKA, type CPC2000...

  • Seite 91: Conception Et Fonction

    électrique d'origine, Mascot type 9926) ! ▶ N'utiliser qu'un chargeur de batterie en parfait état de marche, non endommagé. ▶ S'il y a un dommage quelconque visible sur le boîtier ou le câblage, ne pas utiliser l'alimentation secteur ! Mode d'emploi WIKA, type CPC2000...

  • Seite 92: Batterie Rechargeable Au Lithium-Ion

    Si la batterie rechargeable du contrôleur basse pression s'arrête de fonctionner, contacter WIKA. L'instrument ne doit en aucun cas être ouvert. Pour le détail des contacts, merci de consulter le chapitre 1 “Généralités” ou le dos du mode d'emploi.
  • Seite 93 Ne pas laisser la batterie rechargeable connectée à l'alimentation pendant plus d'un ■ jour, car une surcharge peut raccourcir sa durée de fonctionnement. Si elle n'est pas utilisée, une batterie chargée à fond va perdre sa charge avec le ■ temps. Mode d'emploi WIKA, type CPC2000...

  • Seite 94: Interface

    ⊕ est ouvert à l'atmosphère). Ne raccorder les appareils de contrôle et d'étalonnage qu'en absence de pression ! 4.3.2 Protection contre la surpression La pression maximale admissible ne doit pas être dépassée, voir chapitre 11 “Spécifications”. Mode d'emploi WIKA, type CPC2000...

  • Seite 95: Interface Utilisateur

    Augmenter le point de consigne Changer la pression en % au moyen de la touche [▲] Augmenter le point de consigne pour atteindre 100 % Mettre la pression à 100 % au moyen de la touche [▶] Mode d'emploi WIKA, type CPC2000...
  • Seite 96 Autres définitions [XXX] Presser la touche XXX “XXX” Le menu XXX sera sélectionné Le menu XXX sera affiché Mode d'emploi WIKA, type CPC2000...

  • Seite 97: Transport, Emballage Et Stockage

    1. Emballer l'instrument dans une feuille de plastique antistatique. 2. Placer l'instrument avec le matériau isolant dans l'emballage. 3. En cas d'entreposage pour une longue période (plus de 30 jours), mettre également un sachet absorbeur d'humidité dans l'emballage. Mode d'emploi WIKA, type CPC2000...

  • Seite 98: Mise En Service, Utilisation

    Principe de mesure Comparaison de Microprocesseur valeur réglée et Vannes Pression de valeur actuelle négative Valeur actuelle de Contrôleurs Pompe pression Pression positive Mesure de Valeur de pression pression Interface PC RS-232 Interface USB Affichage Mode d'emploi WIKA, type CPC2000...

  • Seite 99: Allumer Le Contrôleur Basse Pression

    6. Dans le sous-menu UNITE, définir l'unité de pression avec les touches [▲] / [▼]. 7. Confirmer avec [SELECT]. 8. Dans le sous-menu PAS, la séquence d'étapes en % est définie avec les touches [▲] / [▼] et [◀] / [▶]. Mode d'emploi WIKA, type CPC2000...
  • Seite 100 Dès que l'affichage du contrôleur indique une valeur stable, les données peuvent être enregistrées : Pleine échelle Unité de pression CTRL +10.000 mbar Valeur mesurée +04.999 Valeur de consigne en % de la valeur pleine échelle Etat des piles +5.000 Mode de fonctionnement Mode d'emploi WIKA, type CPC2000...

  • Seite 101: Mode De Fonctionnement Mesure "Mesu

    1. Sélectionner l'élément de menu REGLAGES avec les touches [▲] ou [▼]. 2. Confirmer avec [SELECT]. 3. Dans le sous-menu, sélectionner l'élément ZERO. 4. Confirmer avec [SELECT]. ⇒ Au point AUTO-ZERO, la correction automatique du point zéro pour le mode MESU peut être activée ou désactivée. Mode d'emploi WIKA, type CPC2000...

  • Seite 102: Mode De Fonctionnement Automatic-Mode "Auto

    PAS DESC. CONFIGURATION 1 --> Réglage du mode de fonctionnement AUTO-MODE 1. Presser la touche [MENU]. 2. Confirmer l'élément de menu MODE avec [SELECT] et presser les touches [▲] / [▼] jusqu'à ce que AUTO s'affiche. Mode d'emploi WIKA, type CPC2000...
  • Seite 103 On devra définir ici le nombre de cycles devant être effectués en mode AUTO T DEMARRAGE Délai pour mettre le capteur à l'atmosphère T STOP Délai après avoir atteint la pression maximale définie T MAINTIEN Durée de maintien jusqu'à ce qu'une nouvelle valeur de pression soit atteinte Mode d'emploi WIKA, type CPC2000...
  • Seite 104 Phase Signification Attendre la commande de démarrage avec [SELECT] Le délai peut être défini dans la configuration Durée de la correction du point zéro du système Mode d'emploi WIKA, type CPC2000...

  • Seite 105: Fuites "Fuit

    Valeur mesurée +10.100 Ecart réel par rapport au point de consigne Ecart en pourcentage par rapport au point de consigne 10 s +0.100 Temps écoulé depuis le démarrage de la fonction FUIT Mode de fonctionnement Mode d'emploi WIKA, type CPC2000...

  • Seite 106: Réglages Setup (Setup)

    Navigation dans le menu : [SELECT] : sert à confirmer chaque réglage Flèches [◀] ou [▶] : Réglage de la décimale active SELECT Flèches [▲] ou [▼] : Commutation entre les différents points de sous-menu Mode d'emploi WIKA, type CPC2000...

  • Seite 107: Les Éléments De Menu

    Réglages de l'étendue de mesure, de l'unité de pression et du nombre d'étapes dans lesquelles l'étendue de mesure sera divisée. Des valeurs différentes peuvent être attribuées à PAS MONT / PAS DESC. Informations de base concernant l'instrument INFO Mode d'emploi WIKA, type CPC2000...

  • Seite 108: Elément De Sous-Menu Zero

    L'ajustement de la luminosité de l'afficheur peut être réglé de 0 ... 100 %. 1. Régler la plage de valeurs 0 ... 100 % avec les touches [▲] / [▼]. 2. Confirmer avec [SELECT]. AFFICHAGE ------------------------- LUMINOSITE: 100% Mode d'emploi WIKA, type CPC2000...

  • Seite 109: Elément De Sous-Menu Auto-Mode

    6.7 “Mode de fonctionnement AUTOMATIC-MODE “AUTO””. 6.9.2.5 Elément de sous-menu INFO WIKA Germany ------------------------- CPC2000 GAMME 10 hPa Logiciel v1.33 Hardware Elément de Signification menu Gamme Etendue de mesure actuelle Logiciel Version du micrologiciel Hardware Version du matériel Mode d'emploi WIKA, type CPC2000...

  • Seite 110: Interface

    3. Confirmer avec [SELECT]. 4. Dans l'élément de sous-menu, sélectionner RS232/USB avec les touches [▲] ou [▼]. 5. Confirmer avec [SELECT]. RS232/USB RS232/USB ------------------------- ------------------------- ACTIVE..RS232 ACTIVE..: BAUD..: 9600 BAUD..: 9600 DATA-BITS.: DATA-BITS.: STOP-BITS.: STOP-BITS.: PARITE-BIT: PARITE-BIT: Mode d'emploi WIKA, type CPC2000...

  • Seite 111: Commandes Pour L'interface Série

    1 ... 10000 --> tolérance en 0,01 % EM (valeur pleine échelle) de l'étendue de mesure de l'instrument. Une fois que l'instrument a contrôlé la pression à l'intérieur de cette bande de tolérance pendant 1 seconde, la durée de maintien expire. Mode d'emploi WIKA, type CPC2000...

  • Seite 112: Fonction De Réponse

    :sci<n | u | r> Sélectionner l'interface active Réglage de l'interface de communication n --> Interface fermée u --> USB active r --> RS-232 active sdb <0 ... 100> Luminosité de l'affichage 0 ... 100 --> luminosité en % Mode d'emploi WIKA, type CPC2000...
  • Seite 113 0 --> Echo off 1 --> Echo On On : par défaut. La commande envoyée est retournée, à la suite de la réponse, la commande sera conclue avec “OK”. Off: uniquement la réponse pure sera transmise. Mode d'emploi WIKA, type CPC2000...

  • Seite 114: Pilote

    (Windows, Linux, Mac OS). Site web: http://www.ftdichip.com ■ Téléchargement : ■ http://www.ftdichip.com/Drivers/VCP.htm (FTDI Homepage --> Drivers --> VCPDrivers) Instructions d'installation pour les différents systèmes d'exploitation : ■ http://www.ftdichip.com/Documents/InstallGuides.htm (FTDI Homepage --> Documents --> Installation Guides) Mode d'emploi WIKA, type CPC2000...

  • Seite 115: Dysfonctionnements

    L'instrument sent mauvais La batterie rechargeable est Contacter le fabricant pendant le stockage ou défectueuse devient anormalement chaud L'instrument paraît La batterie rechargeable est Contacter le fabricant défectueuse anormal d'une quelconque autre manière Mode d'emploi WIKA, type CPC2000...

  • Seite 116: Entretien, Nettoyage Et Réétalonnage

    3. Eviter tout contact des raccordements électriques avec l'humidité ! ATTENTION ! Dommages à l'instrument Un nettoyage inapproprié peut endommager l'instrument ! ▶ Ne pas utiliser de détergents agressifs. ▶ Ne pas utiliser d'objets pointus ou durs pour le nettoyage. Mode d'emploi WIKA, type CPC2000...

  • Seite 117: Réétalonnage

    10.2 Retour En cas d'envoi de l'instrument, il faut respecter impérativement ceci : Tous les instruments livrés à WIKA doivent être exempts de substances dangereuses (acides, bases, solutions, etc.) et doivent donc être nettoyés avant d'être retournés, voir chapitre 9.2 “Nettoyage”.

  • Seite 118: Démontage, Retour Et Mise Au Rebut

    Ne pas mettre au rebut avec les ordures ménagères. Assurer une mise au rebut correcte en conformité avec les régulations nationales. Mode d'emploi WIKA, type CPC2000...

  • Seite 119: Spécifications

    4 ... 5 chiffres en fonction de la gamme et des unités Clavier Clavier à membrane Raccords Raccords de pression 6,6 x 11 (diamètre du tuyau D = 6 mm) Fluides de pression Air ambiant admissibles Mode d'emploi WIKA, type CPC2000...
  • Seite 120 1 an (en fonction des conditions d'utilisation) pour le réétalonnage 3) Etalonnage en position horizontale. Agréments et certificats, voir site web Pour d'autres caractéristiques techniques, voir fiche technique WIKA CT 27.51 et la documentation de commande. Mode d'emploi WIKA, type CPC2000...
  • Seite 121 11. Spécifications Dimensions en mm (pouces) Vue de face Vue de côté (gauche) Mode d'emploi WIKA, type CPC2000...

  • Seite 122: Accessoires

    Valise de transport Facile à utiliser Câble interface RS-232 Informations de commande pour votre requête : 1. Codes de la commande : CPX-A-C2 ⇓ 2. Option : Les accessoires WIKA se trouvent en ligne sur www.wika.fr. Mode d'emploi WIKA, type CPC2000...
  • Seite 123 6.7 Modo de funcionamiento MODO-AUTO "AUTO" ..142 6.8 Fugas "FUGA" ..... 145 WIKA manual de instrucciones, modelo CPC2000...
  • Seite 124 10.3 Eliminación de residuos....158 11. Datos técnicos 12. Accesorios Declaraciones de conformidad puede encontrar en www.wika.es. WIKA manual de instrucciones, modelo CPC2000...

  • Seite 125: Información General

    CT 27.51 - Servicio técnico: Tel: +1-512-396-4200 Fax: +1-512-396-1820 sales@mensor.com Importador en la UE ■ WIKA Alexander Wiegand SE & Co. KG - Página web: www.wika.es - Hoja técnica correspondiente: CT 27.51 - Servicio técnico: Tel.: +34 933 938 630 Fax: +34 933 938 666 info@wika.de...

  • Seite 126: Breve Vista General

    La fácil generación de presiones referenciales positivas y negativas ■ Medición de presión de presión positiva y negativa ■ Medición de la presión diferencial ■ Comprobación de fugas de una pieza de ensayo ■ WIKA manual de instrucciones, modelo CPC2000...

  • Seite 127: Alcance Del Suministro

    ... señala una situación de peligro potencial en la zona potencialmente explosiva, lo que puede provocar la muerte o lesiones graves si no se evita. Información ... destaca consejos y recomendaciones útiles así como informaciones para una utilización eficiente y libre de errores. WIKA manual de instrucciones, modelo CPC2000...

  • Seite 128: Uso Conforme A Lo Previsto

    Abstenerse realizar modificaciones no autorizadas del dispositivo. ▶ No utilizar el dispositivo en zonas potencialmente explosivas. ▶ No aplicar presión externa al CPC2000. ▶ Tener en cuenta los parámetros de servicio según el capítulo 11 "Datos técnicos". WIKA manual de instrucciones, modelo CPC2000...

  • Seite 129: Cualificación Del Personal

    ▶ Utilizar únicamente los accesorios definidos y homologados por WIKA. Cualquier uso que no sea el previsto para este dispositivo es considerado como uso incorrecto. No utilizar este instrumento en sistemas de seguridad o dispositivos de desactivación de emergencia.

  • Seite 130: Rótulos, Marcajes De Seguridad

    ¡Es absolutamente necesario leer el manual de instrucciones antes del montaje y la puesta en servicio del instrumento! No eliminar junto a la basura doméstica. Asegurar la eliminación adecuada de acuerdo con las regulaciones nacionales. WIKA manual de instrucciones, modelo CPC2000...

  • Seite 131: Diseño Y Función

    9926)! ▶ Utilizar exclusivamente un cargador que funcione perfectamente y que no presente daños. ▶ ¡No utilizar la fuente de alimentación si presenta daños visibles en la caja o en el cable! WIKA manual de instrucciones, modelo CPC2000...

  • Seite 132: Baterías De Iones De Litio

    Si la batería del calibrador de bajas presiones no funciona más, póngase en contacto con WIKA. En ningún caso abrir el instrumento. Datos de contacto véase el capítulo 1 “Información general” o la parte posterior del manual de instrucciones.

  • Seite 133: Interfaz

    En caso de falta de uso, una batería completamente cargada se descarga con el ■ tiempo. 4.2.3 Interfaz Es posible controlar y monitorizar el controlador mediante interfaces (USB o RS-232) a través del PC. Para más información, véase el capítulo 7 “Interfaz”. WIKA manual de instrucciones, modelo CPC2000...

  • Seite 134: Conexiones A Presión

    Los dispositivos para sobrepresión negativa se conectan a la conexión ⊖ (conexión ⊕ ■ abierta hacia la atmósfera). ¡Montar los dispositivos de prueba y calibración únicamente despresurizados! 4.3.2 Protección contra sobrepresión No debe sobrepasarse la presión máxima admisible, véase el capítulo 11 “Datos técnicos” WIKA manual de instrucciones, modelo CPC2000...

  • Seite 135: Interfaz De Usuario

    6.9 “Configuraciones SETUP (SETUP)”. Aumentar el valor nominal Modificación de presión en % mediante la tecla [▲] Aumentar el valor nominal al 100 % Modificación de presión al 100 % mediante la tecla [▶] WIKA manual de instrucciones, modelo CPC2000...
  • Seite 136 Otras definiciones [XXX] Pulsar la tecla XXX “XXX” Se llama el menú XXX Se visualiza el menú XXX WIKA manual de instrucciones, modelo CPC2000...

  • Seite 137: Transporte, Embalaje Y Almacenamiento

    1. Envolver el instrumento en una lámina de plástico antiestática. 2. Colocar el instrumento junto con el material aislante en el embalaje. 3. Para un almacenamiento prolongado (más de 30 días) meter una bolsa con un secante en el embalaje. WIKA manual de instrucciones, modelo CPC2000...

  • Seite 138: Puesta En Servicio, Funcionamiento

    Esta presión no debe sobrepasarse NUNCA. Principio de medición Comparación de Microprocesador valor nominal-real Válvulas presión neg. Valor nominal Regulador Bomba presión presión pos. Medición de Presión presión Interfaz PC RS-232 Interfaz USB Indicador WIKA manual de instrucciones, modelo CPC2000...

  • Seite 139: Encender El Controlador De Bajas Presiones

    6. Establecer la unidad de presión en el submenú UNIDAD con las teclas [▲] / [▼] 7. Confirmar con [SELECT]. 8. En el submenú ESCALONES se establece la secuencia de pasos en % con las teclas [▲] / [▼] y [◀] / [▶]. WIKA manual de instrucciones, modelo CPC2000...
  • Seite 140 Valor nominal en % del valor final Estado de las pilas +5.000 Modo de funcionamiento En el modo CTRL existe la posibilidad de ajustar manualmente el punto cero del controlador y comprobar la estanqueidad del dispositivo conectado. WIKA manual de instrucciones, modelo CPC2000...

  • Seite 141: Modo De Funcionamiento Medición (Medi)

    2. Confirmar con [SELECT]. 3. En el submenú, seleccionar la opción CERO. 4. Confirmar con [SELECT]. ⇒ Con la opción CERO-AUTO puede desactivarse o activarse la corrección automático del punto cero para el modo MEDI. WIKA manual de instrucciones, modelo CPC2000...

  • Seite 142: Modo De Funcionamiento Modo-Auto "Auto

    PUNTOS BAJ CONFIGURACION 1 --> Configuración modo de funcionamiento MODO-AUTO 1. Pulsar la tecla [MENU]. 2. Confirmar la opción del menú MODO con [SELECT] y pulsar la tecla [▲] / [▼] hasta que aparezca AUTO. WIKA manual de instrucciones, modelo CPC2000...
  • Seite 143 T PARAR tiempo de espera tras alcanzar la presión máxima establecida T ESPERA Tiempo de detención hasta que se aplique una nueva presión T PAUSA tiempo de espera entre dos ciclos WIKA manual de instrucciones, modelo CPC2000...
  • Seite 144 Fase Significado Esperar la instrucción de inicio con [SELECT] Tiempo de espera que puede fijarse en la configuración Duración del corrección del punto cero del sistema Tiempo de detención en el punto cero WIKA manual de instrucciones, modelo CPC2000...

  • Seite 145: Fugas "Fuga

    Unidad de presión FUGA +10.000 mbar Valor de medición +10.100 Discrepancia efectiva del valor nominal Discrepancia porcentual del valor +0.100 10 s nominal Tiempo transcurrido desde inicio de la función FUGA Modo de funcionamiento WIKA manual de instrucciones, modelo CPC2000...

  • Seite 146: Configuraciones Setup (Setup)

    Aquí pueden realizarse más configuraciones para el dispositivo Navegación en el menú: [SELECT]: Sirve para confirmar la configuración respectiva Flecha [◀] o [▶]: Configuración de los decimales activos SELECT Flecha [▲] o [▼]: Cambiar a las diferentes opciones del submenú WIKA manual de instrucciones, modelo CPC2000...

  • Seite 147: Las Opciones De Menú

    Configuración del rango de presión, de la unidad de presión y del número de pasos en los cuales se subdividirá el rango de presión. A PASOS ASCENDENTES /PASOS DESCENDENTES pueden asignársele diferentes valores. INFO Informaciones básicas sobre el instrumento WIKA manual de instrucciones, modelo CPC2000...

  • Seite 148: Opción Del Submenú Cero

    El brillo de la pantalla se puede ajustar desde 0 ..100 %. 1. Configurar el rango de valor 0 ... 100 % con las teclas [▲] / [▼]. 2. Confirmar con [SELECT]. PANTALLA ------------------------- BRILLO..: 100% WIKA manual de instrucciones, modelo CPC2000...

  • Seite 149: Opción Del Submenú Modo Automático

    MODO-AUTO "AUTO"”. 6.9.2.5 Opción del submenú INFO WIKA Alemania ------------------------- CPC2000 Rango 10 hPa Firmware v1.33 Hardware Opción del menú Significado Rango Rango de medición actual Firmeware Versión de firmware Hardware Versión de hardware WIKA manual de instrucciones, modelo CPC2000...

  • Seite 150: Interfaz

    4. En la opción del submenú, seleccionar con las teclas [▲] o [▼] la opción RS232/USB. 5. Confirmar con [SELECT]. RS232/USB RS232/USB ------------------------- ------------------------- ACTIVADO...: RS232 ACTIVADO...: BAUDIOS..: 9600 BAUDIOS..: 9600 BITS-DATOS.: BITS-DATOS.: BITS-PARADA: BITS-PARADA: PARIDAD..: NINGUNO PARIDAD..: NINGUNO WIKA manual de instrucciones, modelo CPC2000...

  • Seite 151: Comandos Para La Interfaz Serial

    1 ... 10000 --> Tolerancia en 0,01 % FS (Fullscale) del rango de medición del instrumento. Tan pronto el instrumento regula dentro de esta banda de tolerancia durante un segundo, expira el tiempo de detención. WIKA manual de instrucciones, modelo CPC2000...
  • Seite 152 :sci<n | u | r> Seleccionar interfaz activa Set Communication Interface n --> interfaz desactivada u --> USB activo r --> RS-232 activo sdb <0 ... 100> Brillo de la pantalla 0 ... 100 --> brillo en % WIKA manual de instrucciones, modelo CPC2000...
  • Seite 153 Set Communication Interface Echo 0 --> Echo Off 1 --> Echo On On: Predeterminado. El comando transmitido se retorna, después de la respuesta el comando se termina por "OK". Off: Se transmite solo la respuesta. WIKA manual de instrucciones, modelo CPC2000...

  • Seite 154: Controladores

    (Windows, Linux, Mac OS). Sitio web: http://www.ftdichip.com ■ Descarga: http://www.ftdichip.com/Drivers/VCP.htm (FTDI Homepage --> Drivers --> ■ VCPDrivers) Instrucciones de instalación para los diferentes sistemas operativos: ■ http://www.ftdichip.com/Documents/InstallGuides.htm (FTDI Homepage --> Documents --> Installation Guides) WIKA manual de instrucciones, modelo CPC2000...

  • Seite 155: Errores

    El dispositivo huele o se Batería dañada Contactar el fabricante calienta inusualmente durante el almacenamiento El dispositivo parece Batería dañada Contactar el fabricante inusual de alguna otra manera WIKA manual de instrucciones, modelo CPC2000...

  • Seite 156: Mantenimiento, Limpieza Y Recalibración

    No utilizar productos de limpieza agresivos. ▶ No utilizar ningún objeto puntiagudo o duro para la limpieza. 4. Enjuagar y limpiar el instrumento para proteger a las personas y el medio ambiente contra peligros por medios residuales adheridos. WIKA manual de instrucciones, modelo CPC2000...

  • Seite 157: Recalibración

    10.2 Devolución Es imprescindible observar lo siguiente para el envío del instrumento: Todos los instrumentos enviados a WIKA deben estar libres de sustancias peligrosas (ácidos, lejías, soluciones, etc.) y, por lo tanto, deben limpiarse antes de devolverlos, véase el capítulo 9.2 “Limpieza”.

  • Seite 158: Desmontaje, Devolución Y Eliminación De Residuos

    Eliminar los componentes de los instrumentos y los materiales de embalaje conforme a los reglamentos relativos al tratamiento de residuos y eliminación vigentes en el país de utilización. No eliminar junto a la basura doméstica. Asegurar la eliminación adecuada de acuerdo con las regulaciones nacionales. WIKA manual de instrucciones, modelo CPC2000...

  • Seite 159: Datos Técnicos

    Teclado de membrana Conexiones Conexiones a presión 6,6 x 11 mm (diámetro del flexible D = 6 mm) Medios de presión Aire ambiental admisibles Piezas en contacto con el Ni, Al, CuBe, PUR medio WIKA manual de instrucciones, modelo CPC2000...
  • Seite 160 1 año (en función de las condiciones de uso) recomendado 3) Calibrado en posición horizontal. Para homologaciones y certificaciones, véase el sitio web Para consultar más datos técnicos véase la hoja técnica de WIKA CT 27.51 y la documentación de pedido. WIKA manual de instrucciones, modelo CPC2000...
  • Seite 161 11. Datos técnicos Dimensiones en mm (pulg) Vista frontal Vista lateral (izquierda) WIKA manual de instrucciones, modelo CPC2000...

  • Seite 162: Accesorios

    Fuente de alimentación de repuesto Maletín de transporte Robusto Maletín de transporte Simple Cable de interfaz RS-232 Datos del pedido para su consulta: 1. Código: CPX-A-C2 ⇓ 2. Opción: Accesorios WIKA online en www.wika.es. WIKA manual de instrucciones, modelo CPC2000...
  • Seite 163 WIKA operating instructions, model CPC2000...
  • Seite 164 WIKA subsidiaries worldwide can be found online at www.wika.com. WIKA-Niederlassungen weltweit finden Sie online unter www.wika.de. La liste des filiales WIKA dans le monde se trouve sur www.wika.fr. Sucursales WIKA en todo el mundo puede encontrar en www.wika.es. WIKA Alexander Wiegand SE & Co. KG Alexander-Wiegand-Straße 30...

Inhaltsverzeichnis
