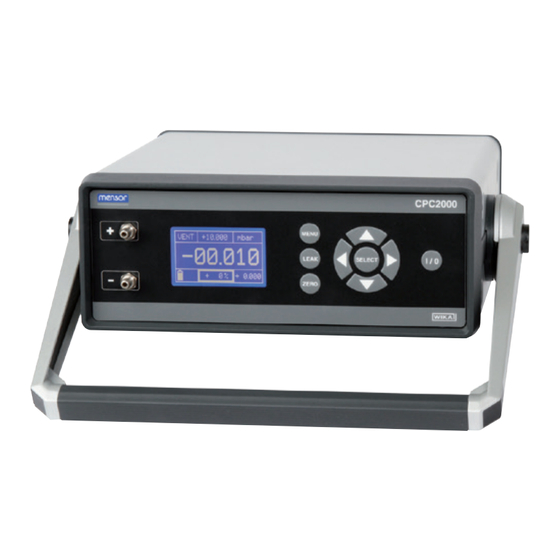

Portable low-pressure controller, model CPC2000
Portabler Niederdruckcontroller, Typ CPC2000
Contrôleur basse pression portable, type CPC2000
Controlador portátil de bajas presiones, modelo CPC2000
Portable low-pressure controller model CPC2000
Operating instructions
Betriebsanleitung
Mode d'emploi
Manual de instrucciones
EN
DE
FR
ES
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für WIKA Mensor CPC2000
Inhaltszusammenfassung für WIKA Mensor CPC2000
- Seite 1 Operating instructions Betriebsanleitung Mode d'emploi Manual de instrucciones Portable low-pressure controller, model CPC2000 Portabler Niederdruckcontroller, Typ CPC2000 Contrôleur basse pression portable, type CPC2000 Controlador portátil de bajas presiones, modelo CPC2000 Portable low-pressure controller model CPC2000...
- Seite 35 7.4 Befehle für Serielle Schnittstelle ....59 7.5 Treiber ......62 WIKA Betriebsanleitung, Typ CPC2000...
- Seite 36 10.3 Entsorgung ..... . . 65 11. Zubehör Anlage: EG-Konformitätserklärung Konformitätserklärungen finden Sie online unter www.wika.de. WIKA Betriebsanleitung, Typ CPC2000...
-
Seite 37: Allgemeines
■ Technische Änderungen vorbehalten. ■ Werkskalibrierungen / DKD/DAkkS-Kalibrierungen erfolgen nach internationalen ■ Normen. Weitere Informationen: ■ - Internet-Adresse: www.wika.de / www.wika.com - Zugehöriges Datenblatt: CT 27.51 - Anwendungsberater: Tel.: (+49) 9372/132-5001 Fax: (+49) 9372/132-8767 E-Mail: info@wika.de WIKA Betriebsanleitung, Typ CPC2000... -
Seite 38: Symbolerklärung
Vor Montage, Inbetriebnahme und Betrieb sicherstellen, dass der richtige Niederdruckcontroller hinsichtlich Messbereich, Ausführung und spezifi- schen Messbedingungen ausgewählt wurde. Bei Nichtbeachten können schwere Körperverletzungen und/oder Sachschäden auftreten. Weitere wichtige Sicherheitshinweise befinden sich in den einzelnen Kapiteln dieser Betriebsanleitung. WIKA Betriebsanleitung, Typ CPC2000... -
Seite 39: Bestimmungsgemäße Verwendung
Das vom Betreiber autorisierte Fachpersonal ist aufgrund seiner fachlichen Ausbildung, seiner Kenntnisse der Mess- und Regelungstechnik und seiner Erfahrungen sowie Kenntnis der landesspezifischen Vorschriften, geltenden Normen und Richtlinien in der Lage, die beschriebenen Arbeiten auszuführen und mögliche Gefahren selbstständig zu erkennen. WIKA Betriebsanleitung, Typ CPC2000... -
Seite 40: Besondere Gefahren
Messstoffreste am ausgebauten Niederdruckcontroller können zur Gefähr- dung von Personen, Umwelt und Einrichtung führen. Ausreichende Vorsichtsmaßnahmen ergreifen. Dieses Gerät nicht in Sicherheits- oder in Not-Aus-Einrichtungen benutzen. Fehlerhafte Anwendungen des Gerätes können zu Verletzungen führen. = 1 bar Umgebungsluft WIKA Betriebsanleitung, Typ CPC2000... -
Seite 41: Beschilderung, Sicherheitskennzeichnungen
Geräte mit dieser Kennzeichnung stimmen überein mit den zutreffenden europäischen Richtlinien. Bei Geräten mit dieser Kennzeichnung wird darauf hingewiesen, dass diese nicht in den Hausmüll entsorgt werden dürfen. Die Entsorgung erfolgt durch Rücknahme bzw. durch entsprechende kommunale Stellen (siehe EU-Richtlinie 2012/19/EU). WIKA Betriebsanleitung, Typ CPC2000... -
Seite 42: Technische Daten
DC 24 V, 1 A Energieverbrauch 24 VA Akkutyp Li-Ionen Akkulaufzeit ca. 8 h Zulässige Umgebungsbedingungen Medium Umgebungsluft Betriebstemperatur 10 ... 40 °C Lagertemperatur -10 ... +70 °C Relative Luftfeuchte 30 ... 80 % r. F. (ohne Betauung) WIKA Betriebsanleitung, Typ CPC2000... -
Seite 43: Zulassungen Und Zertifikate
2004/108/EG, EN 61000-6-3 Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche und EN 61000-6-2 Störfestig- keit für Industriebereiche Zertifikat Kalibrierung inkl. Kalibrierzertifikat 3.1 nach EN 10204 1) Bei waagerechter Aufstellung kalibriert. Weitere technische Daten siehe WIKA Datenblatt CT 27.51 und Bestellunterlagen. WIKA Betriebsanleitung, Typ CPC2000... - Seite 44 3. Technische Daten Abmessungen in mm (in) Ansicht von vorn Ansicht von der Seite (links) WIKA Betriebsanleitung, Typ CPC2000...
-
Seite 45: Aufbau Und Funktion
■ Netzteil ■ Betriebsanleitung ■ Kalibrierzertifikat 3.1 nach DIN EN 10204 (optional DKD/DAkkS-Zertifikat) ■ Lieferumfang mit dem Lieferschein abgleichen. Elektrische Anschlüsse auf der Rückseite USB-Schnittstelle RS-232 Schnittstelle Anschluss für Netzteil WIKA Betriebsanleitung, Typ CPC2000... -
Seite 46: Spannungsversorgung
2. Der Netzstecker muss immer zugänglich in einer Netzsteckdose stecken, das heißt, man muss ihn jederzeit ohne Schwierigkeiten aus der Netzsteckdose ziehen können. Frontfolie des CPC2000 WIKA Betriebsanleitung, Typ CPC2000... -
Seite 47: Taste Ein/Aus
Die SETUP-Menüpunkte setzen sich aus sechs Unterpunkten zusammen. Eine detaillier- te Beschreibung der Punkte siehe Kapitel 6.5 „SETUP-Einstellungen (SETUP)“. 4.5.3 Taste LEAK Mit der LEAK-Taste kann ein am Controller angeschlossenes Gerät auf seine Dichtheit überprüft werden. (Diese Funktion ist jedoch nur im CONTROL-Modus möglich.) WIKA Betriebsanleitung, Typ CPC2000... -
Seite 48: Taste Zero
6,6 x 11 mm. Der Schlauchdurchmesser sollte 6 mm betragen. Überdrucksicherung Der zulässige maximale Druck darf nicht überschritten werden: Druckbereich Überlast 5-fache Überlast 1 mbar 10 mbar 5-fache Überlast 50 mbar 5-fache Überlast 100 mbar 5-fache Überlast 2-fache Überlast 500 mbar 1.000 mbar 2-fache Überlast WIKA Betriebsanleitung, Typ CPC2000... -
Seite 49: Transport, Verpackung Und Lagerung
3. Bei längerer Einlagerung (mehr als 30 Tage) einen Beutel mit Trocknungsmittel der Verpackung beilegen. 4. Die Druckeingänge bei der Lagerung nicht verschließen! Barometrische Druckände- rungen könnten Geräte mit niedrigen Messbereichen beschädigen. WARNUNG! Vor der Einlagerung des Gerätes (nach Betrieb) alle anhaftenden Messstoffreste entfernen. WIKA Betriebsanleitung, Typ CPC2000... -
Seite 50: Inbetriebnahme, Betrieb
Menüs steht dieser Wert auf 0 %. Mit der SELECT-Taste kann zwischen der Solldruckvorgabe und dem prozentualen Wert gewechselt werden. Der prozentuale Wert kann mit den -Tasten (in den festgelegten Schrittgrö- ■ ßen) und mit den -Tasten geändert werden. WIKA Betriebsanleitung, Typ CPC2000... -
Seite 51: Betriebsart 'Messen' (Meas)
-Taste drücken bis MEAS erscheint. Mit SELECT bestätigen. ⇒ Für den MEAS-Modus sind die Untermenüpunkte BEREICH und SCHRITTE nicht von Bedeutung. 2. Im Menü mit der -Taste auf den Punkt EINHEIT gehen, die Druckeinheit wählen und mit SELECT bestätigen. WIKA Betriebsanleitung, Typ CPC2000... -
Seite 52: Betriebsart 'Auto
Betriebsart ‚AUTO‘ Im AUTO-Modus kann ein Druckprofil hinterlegt werden. Dies ist vor allem dann nützlich, wenn mehrere Drucksensoren oder Druckschalter mit identischen Werten kalibriert werden sollen. Der Modus ermöglicht es zusätzlich, ein festgelegtes Profil mehrfach nacheinander abzufahren. WIKA Betriebsanleitung, Typ CPC2000... - Seite 53 T START: Wartezeit zum Entlüften des Sensors ■ T STOP: Wartezeit nach Erreichen des maximal festgelegten Drucks ■ T HALTEN: Haltezeit bis ein neuer Druckwert angefahren wird ■ T PAUSE: Wartezeit zwischen zwei Zyklen ■ WIKA Betriebsanleitung, Typ CPC2000...
- Seite 54 Zyklen durchlaufen werden und die jeweilige Bedeutung. Phase Bedeutung Warten auf den Startbefehl mit SELECT Wartezeit, die in der Konfiguration festgelegt werden kann Dauer des Systems- Nullpunktabgleichs Haltezeit am Nullpunkt Zeit zum Einregeln bis zum nächsten Step Haltezeit WIKA Betriebsanleitung, Typ CPC2000...
-
Seite 55: Leckage (Leak)
Die interne Pumpe wird abgeschaltet und der anliegende wird Druck gehalten. Nutzung Solldruckvorgabe Druckeinheit Messwert Tatsächliche Abweichung vom Sollwert Prozentuale Abweichung vom Sollwert Abgelaufene Zeit seit Start der Leak-Funktion Betriebsmodus WIKA Betriebsanleitung, Typ CPC2000... -
Seite 56: Setup-Einstellungen (Setup)
Regelung verändert werden. 6.5.1.2 Einheit Hier kann die Einheit gewählt werden, in welcher der Niederdruckcontroller den Messwert auf dem Display anzeigt. Abhängig vom Messbereich des Geräts sind verschiedene Einheiten nicht verfügbar, da sie nicht mehr dargestellt werden können. WIKA Betriebsanleitung, Typ CPC2000... -
Seite 57: Einstellungen
■ ANZEIGE: Helligkeitseinstellung ■ AUTO-MODUS: Einstellung des Druckbereichs, der Druckeinheit und Anzahl der ■ Schritte in die der Druckbereich unterteilt wird. Den STEPS UP/STEPS DOWN können unterschiedliche Werte zugewiesen werden. INFO: Basisinformationen über das Gerät ■ WIKA Betriebsanleitung, Typ CPC2000... -
Seite 58: Schnittstelle
Untermenüpunkt EINSTELLUNGEN erscheint und mit SELECT bestätigen. 2. Im Untermenü mit der -Taste auf den Punkt RS-232/USB gehen und mit SELECT bestätigen. Folgende Einstellungen können vorgenommen werden: AKTIV: Auswahl, ob eine Schnittstelle verwendet wird und welche Schnittstelle (USB, ■ RS-232) WIKA Betriebsanleitung, Typ CPC2000... -
Seite 59: Befehle Für Serielle Schnittstelle
Gerätes. Sobald das Gerät eine Sekunde lang innerhalb dieses Toleranzbandes regelt, läuft die Haltezeit ab. :ats <1 ... 10000> Startverzögerung (Phase 2) 1 ... 10000 --> Zeit in Sekunden Schnittstellenausgabe :o <0 | 1> Output Statusinformation über Schnittstelle 0 --> Aus 1 --> An WIKA Betriebsanleitung, Typ CPC2000... - Seite 60 7 --> inHg 2 --> ka 8 --> psi 3 --> mbar 9 --> mmH 4 --> bar 10 --> inH 5 --> Torr :ssl <d | e> System Sprache d = deutsch e = englisch WIKA Betriebsanleitung, Typ CPC2000...
- Seite 61 Antwort wird der Befehl mit „OK“ abgeschlossen. Off: Es wird nur die reine Antwort übertragen. :pi? <CR> Auslesen aktuellen IST-Druck mit Einheit Beispiel: -0.05;mbar :pj? <CR> Auslesen aktuellen IST-Druck Beispiel: -0.05 :pk? <CR> Auslesen aktuelle Einheit als Text Beispiel: Mbar WIKA Betriebsanleitung, Typ CPC2000...
-
Seite 62: Treiber
Ausgebautes Gerät vor der Rücksendung spülen bzw. säubern, um ■ Personen und Umwelt vor Gefährdung durch anhaftende Messstoffreste zu schützen. Messstoffreste am ausgebauten Niederdruckcontroller können zur ■ Gefährdung von Personen, Umwelt und Einrichtung führen. Ausreichende Vorsichtsmaßnahmen ergreifen. WIKA Betriebsanleitung, Typ CPC2000... -
Seite 63: Rekalibrierung
Niederdruckcontroller unverzüglich außer Betrieb zu setzen, sicherzustellen, dass kein Druck bzw. Signal mehr anliegt und gegen versehentliche Inbetriebnahme zu schützen. In diesem Falle Kontakt mit dem Hersteller aufnehmen. Bei notwendiger Rücksendung die Hinweise unter Kapitel 10.2 „Rücksen- dung“ beachten. WIKA Betriebsanleitung, Typ CPC2000... -
Seite 64: Demontage, Rücksendung Und Entsorgung
6. Sicherstellen, dass keine Medien am Gerät anhaften. 10.2 Rücksendung WARNUNG! Beim Versand des Gerätes unbedingt beachten: Alle an WIKA gelieferten Geräte müssen frei von Gefahrstoffen (Säuren, Laugen, Lösungen etc.) sein. Zur Rücksendung des Niederdruckcontrollers die Originalverpackung oder eine geeigne- te Transportverpackung verwenden. -
Seite 65: Entsorgung
Rücknahme bzw. durch entsprechende kommunale Stellen (siehe EU-Richtlinie 2012/19/EU). 11. Zubehör Schnittstellenkabel RS-232-Schnittstellenkabel ■ USB-Schnittstellenkabel ■ Spannungsversorgung Netzteil ■ Zertifikate Kalibrierzertifikat 3.1 nach DIN EN 10204 ■ DKD/DAkkS-zertifizierte Genauigkeit ■ Sonstiges Robuster Transportkoffer ■ Pneumatikschlauch ■ WIKA Betriebsanleitung, Typ CPC2000... -
Seite 66: Anlage: Eg-Konformitätserklärung
Anlage: EG-Konformitätserklärung WIKA Betriebsanleitung, Typ CPC2000... - Seite 132 WIKA subsidiaries worldwide can be found online at www.wika.com. WIKA-Niederlassungen weltweit finden Sie online unter www.wika.de. La liste des filiales WIKA dans le monde se trouve sur www.wika.fr. Sucursales WIKA en todo el mundo puede encontrar en www.wika.es. WIKA Alexander Wiegand SE & Co. KG Alexander-Wiegand-Straße 30...
