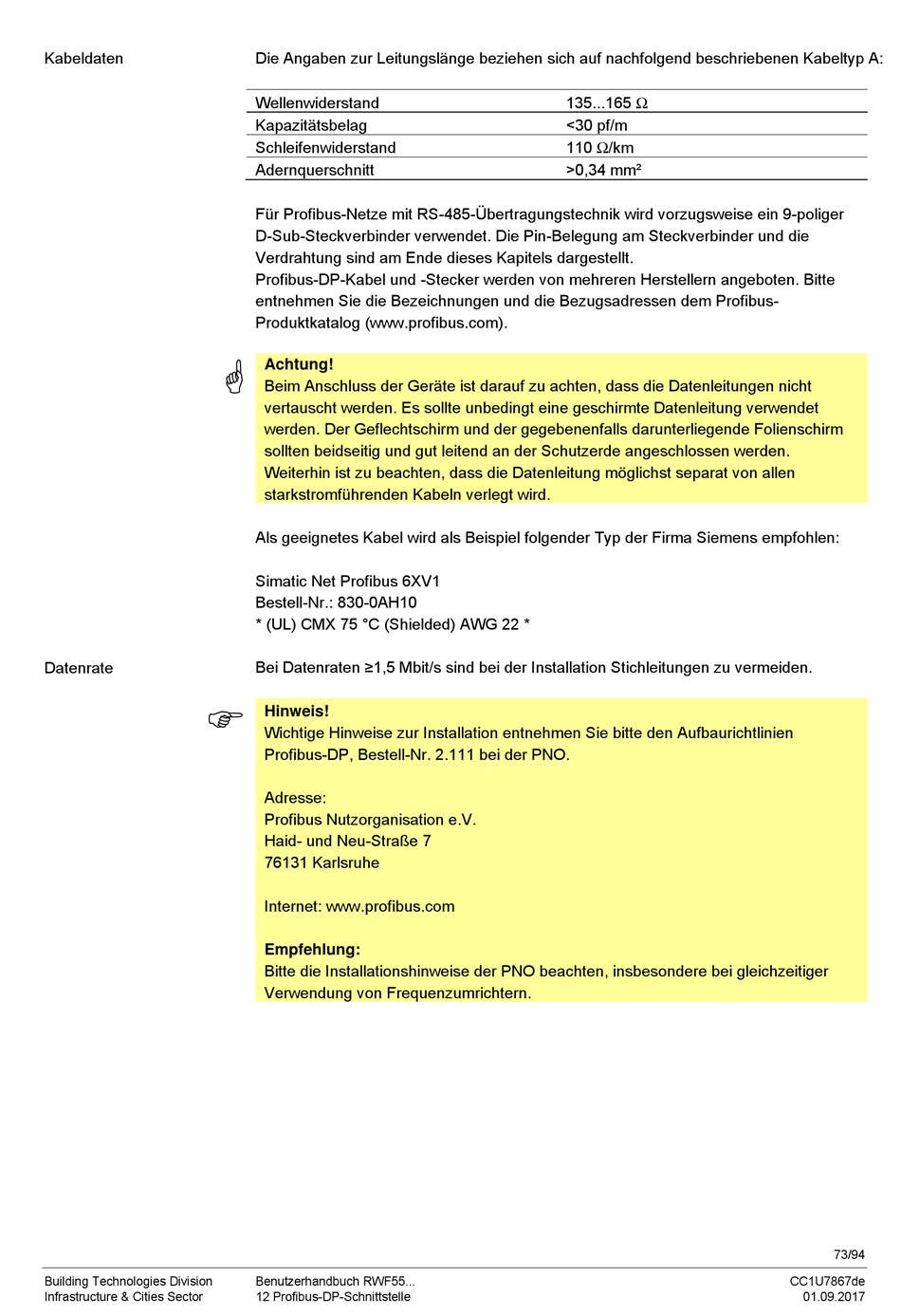

Kabeldaten
Datenrate

Building Technologies Division
Infrastructure & Cities Sector
Die Angaben zur Leitungslänge beziehen sich auf nachfolgend beschriebenen Kabeltyp A:
Wellenwiderstand
Kapazitätsbelag
Schleifenwiderstand
Adernquerschnitt
Für Profibus-Netze mit RS-485-Übertragungstechnik wird vorzugsweise ein 9-poliger
D-Sub-Steckverbinder verwendet. Die Pin-Belegung am Steckverbinder und die
Verdrahtung sind am Ende dieses Kapitels dargestellt.
Profibus-DP-Kabel und -Stecker werden von mehreren Herstellern angeboten. Bitte
entnehmen Sie die Bezeichnungen und die Bezugsadressen dem Profibus-
Produktkatalog (www.profibus.com).

Achtung!
Beim Anschluss der Geräte ist darauf zu achten, dass die Datenleitungen nicht
vertauscht werden. Es sollte unbedingt eine geschirmte Datenleitung verwendet
werden. Der Geflechtschirm und der gegebenenfalls darunterliegende Folienschirm
sollten beidseitig und gut leitend an der Schutzerde angeschlossen werden.
Weiterhin ist zu beachten, dass die Datenleitung möglichst separat von allen
starkstromführenden Kabeln verlegt wird.
Als geeignetes Kabel wird als Beispiel folgender Typ der Firma Siemens empfohlen:
Simatic Net Profibus 6XV1
Bestell-Nr.: 830-0AH10
* (UL) CMX 75 °C (Shielded) AWG 22 *
Bei Datenraten ≥1,5 Mbit/s sind bei der Installation Stichleitungen zu vermeiden.
Hinweis!
Wichtige Hinweise zur Installation entnehmen Sie bitte den Aufbaurichtlinien
Profibus-DP, Bestell-Nr. 2.111 bei der PNO.
Adresse:
Profibus Nutzorganisation e.V.
Haid- und Neu-Straße 7
76131 Karlsruhe
Internet: www.profibus.com
Empfehlung:
Bitte die Installationshinweise der PNO beachten, insbesondere bei gleichzeitiger
Verwendung von Frequenzumrichtern.
