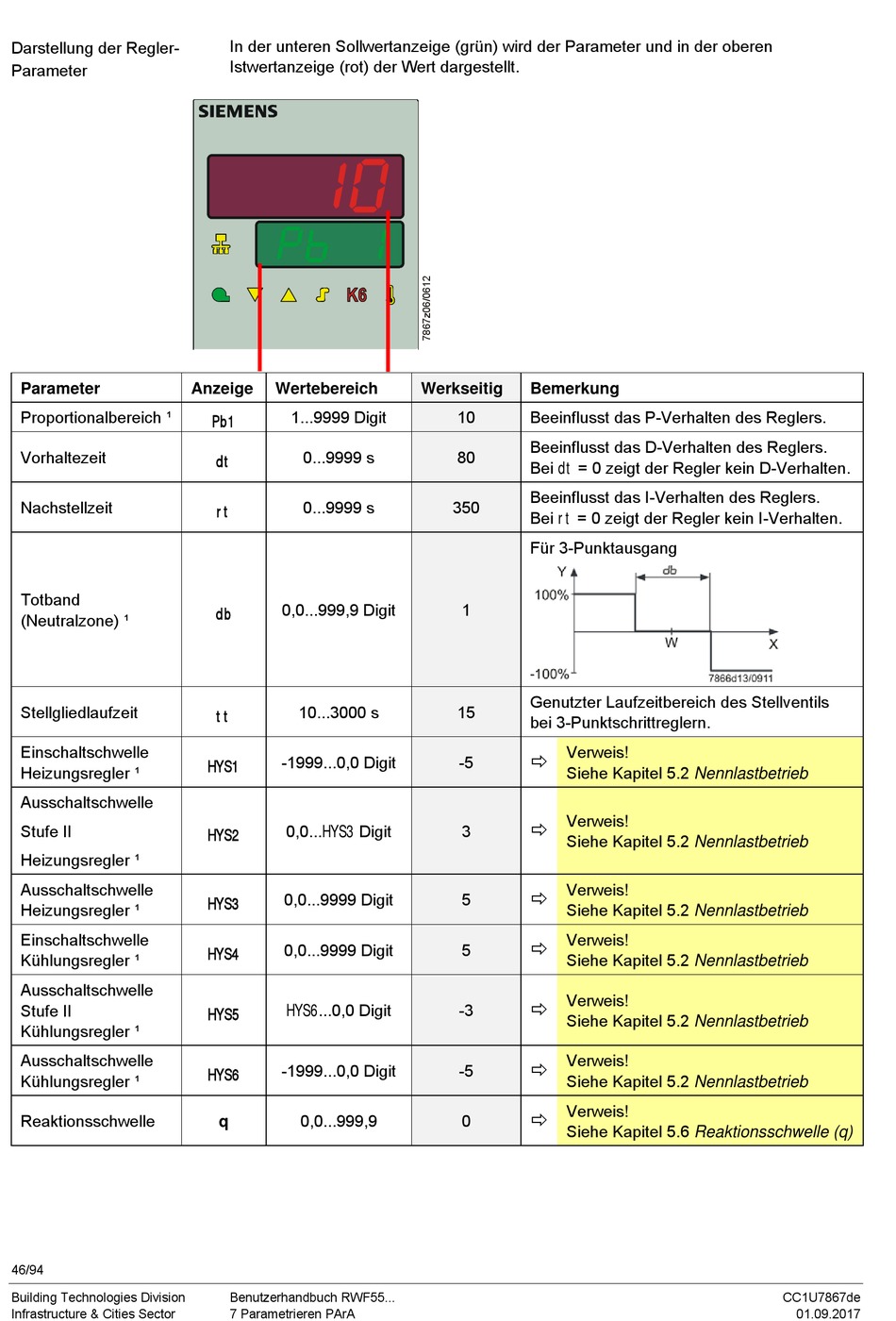

Siemens RWF55.5 Benutzerhandbuch Seite 46

Darstellung der Regler-
Parameter
Parameter
Proportionalbereich ¹
Vorhaltezeit
Nachstellzeit
Totband
(Neutralzone) ¹
Stellgliedlaufzeit
Einschaltschwelle
Heizungsregler ¹
Ausschaltschwelle
Stufe II
Heizungsregler ¹
Ausschaltschwelle
Heizungsregler ¹
Einschaltschwelle
Kühlungsregler ¹
Ausschaltschwelle
Stufe II
Kühlungsregler ¹
Ausschaltschwelle
Kühlungsregler ¹
Reaktionsschwelle
46/94
Building Technologies Division
Infrastructure & Cities Sector
In der unteren Sollwertanzeige (grün) wird der Parameter und in der oberen
Istwertanzeige (rot) der Wert dargestellt.
Anzeige Wertebereich
1...9999 Digit
Pb1
0...9999 s
dt
0...9999 s
rt
0,0...999,9 Digit
db
10...3000 s
tt
-1999...0,0 Digit
HYS1
0,0...HYS3 Digit
HYS2
0,0...9999 Digit
HYS3
0,0...9999 Digit
HYS4
HYS6...0,0 Digit
HYS5
-1999...0,0 Digit
HYS6
0,0...999,9
q
Benutzerhandbuch RWF55...
7 Parametrieren PArA
Werkseitig Bemerkung
10 Beeinflusst das P-Verhalten des Reglers.
Beeinflusst das D-Verhalten des Reglers.
80
Bei dt = 0 zeigt der Regler kein D-Verhalten.
Beeinflusst das I-Verhalten des Reglers.
350
Bei rt = 0 zeigt der Regler kein I-Verhalten.
Für 3-Punktausgang
1
Genutzter Laufzeitbereich des Stellventils
15
bei 3-Punktschrittreglern.
Verweis!

-5
Siehe Kapitel 5.2 Nennlastbetrieb
Verweis!

3
Siehe Kapitel 5.2 Nennlastbetrieb
Verweis!

5
Siehe Kapitel 5.2 Nennlastbetrieb
Verweis!

5
Siehe Kapitel 5.2 Nennlastbetrieb
Verweis!

-3
Siehe Kapitel 5.2 Nennlastbetrieb
Verweis!

-5
Siehe Kapitel 5.2 Nennlastbetrieb
Verweis!

0
Siehe Kapitel 5.6 Reaktionsschwelle (q)
CC1U7867de
01.09.2017
