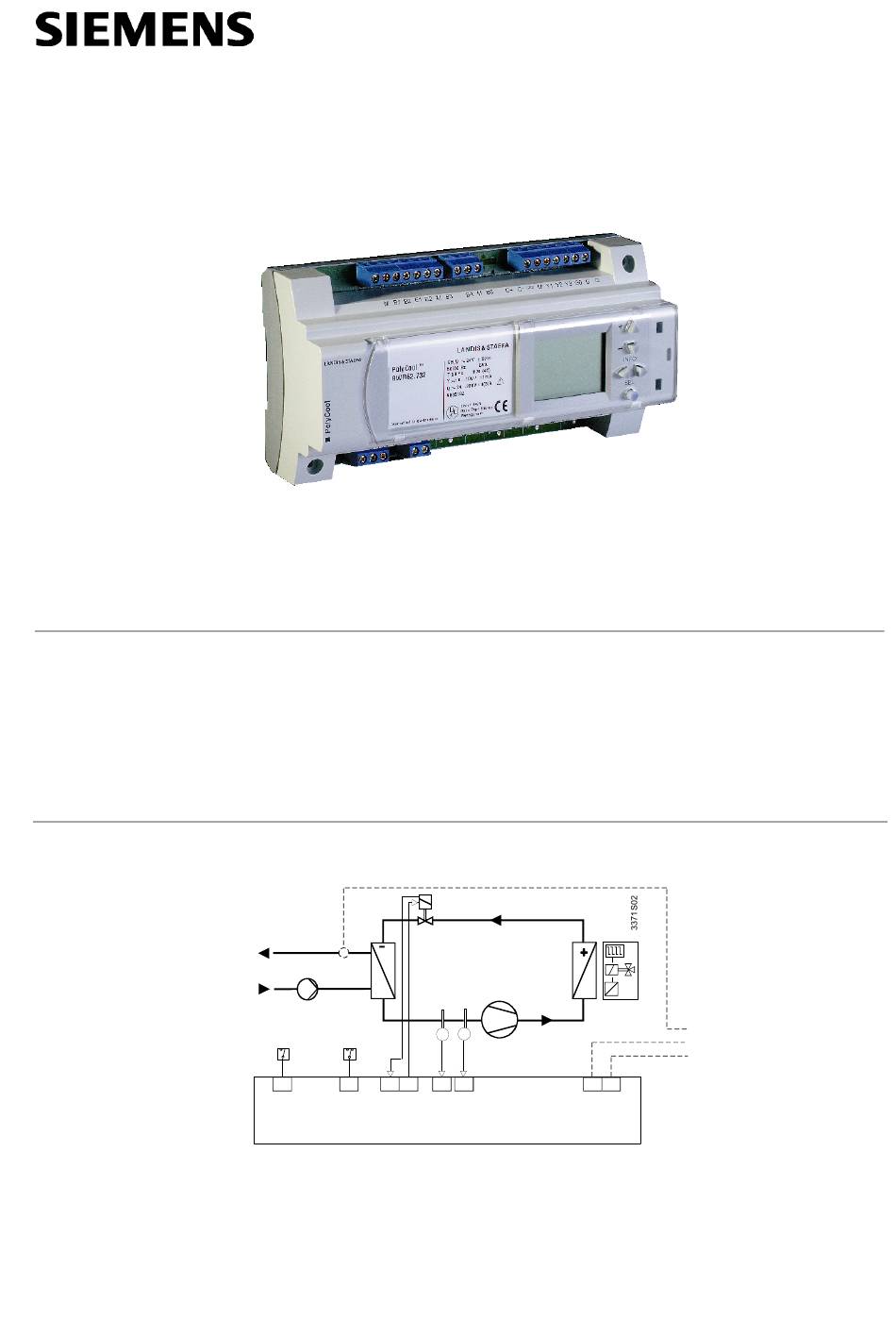

CE1N3371D
29.01.2004

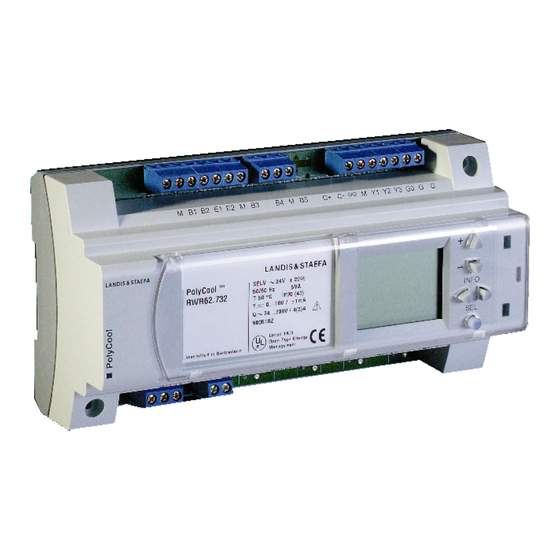

POLYCOOL™
Überhitzungsregler
Für Kaltwassersätze, Klimageräte usw.
Autonomer elektronischer Überhitzungsregler für jede Art von Trockenexpan-
sionsverdampfern in Kälteanlagen. Die MOP (Maximum Operating Pressure)-
Funktion ist ebenso integriert wie die Überwachung der Fühler und die minimale
Überhitzung. Der Regler kann in die Sicherheitskette der Kältemaschine einge-
bunden werden. Optional ist eine Regelung der Kühlleistung konfigurierbar.
Betriebsspannung AC 24 V. Eingeben und einstellen aller notwendigen Daten
direkt am Gerät; keinerlei Hilfsmittel (Tools) notwendig.
Durch den Einsatz des PolyCool-Reglers mit den dazugehörenden Komponenten wird
ein optimaler Betrieb der Kältemaschine erreicht.
