Anwendung
CE2N3342de
2017-12-05
RWD62

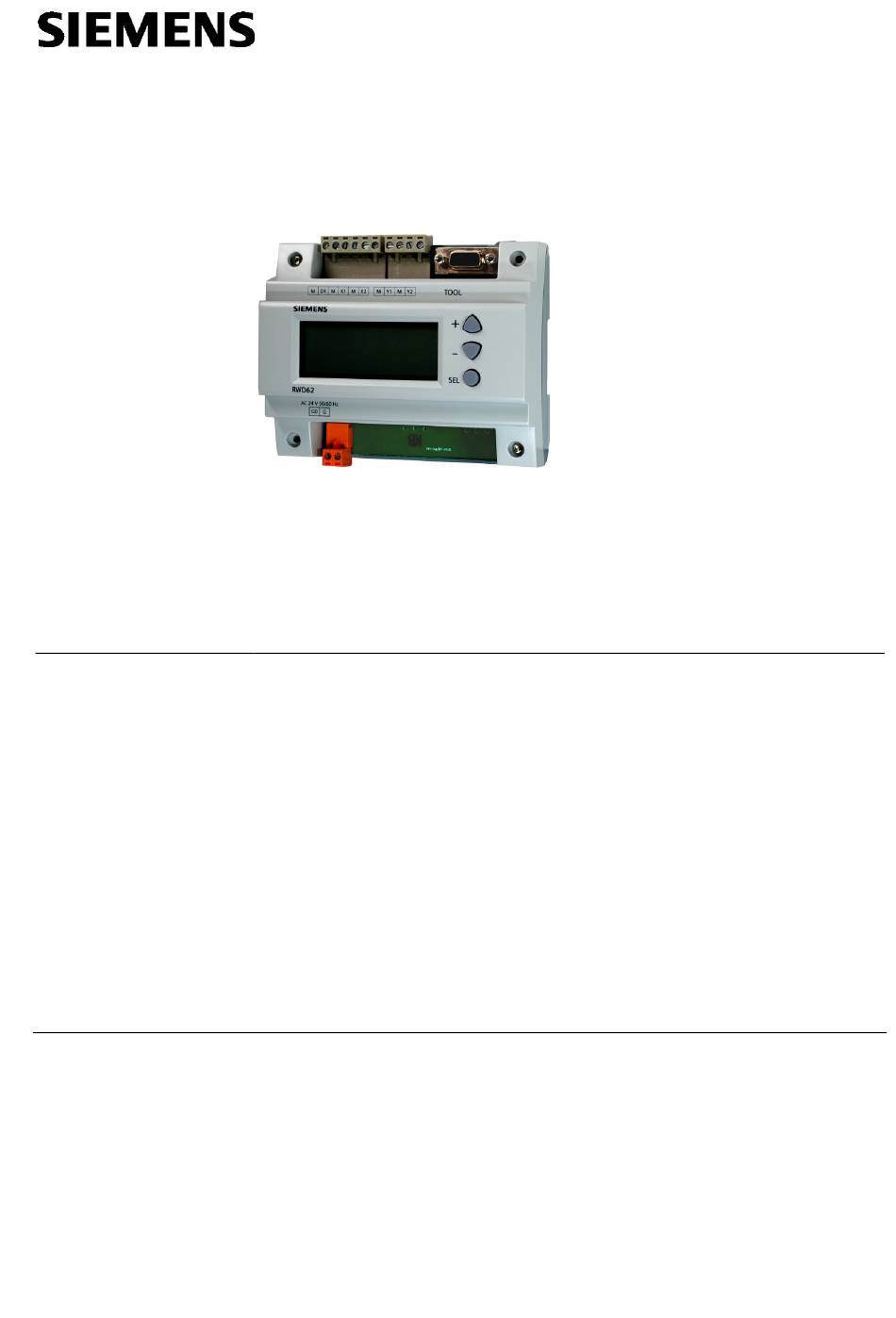

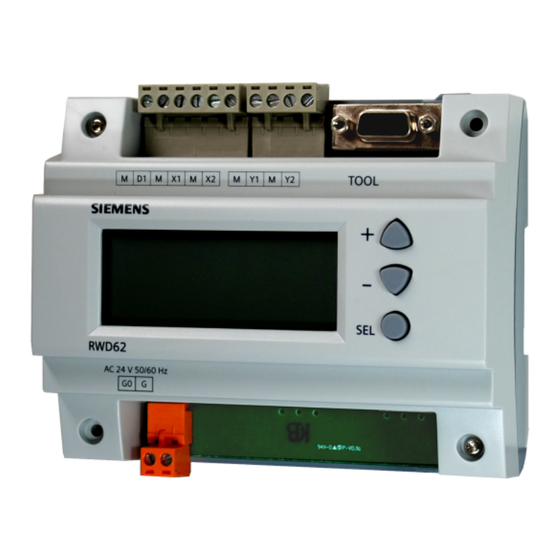

Universalregler
für Komfort-Regelung in HLK und Kältesystemen
· Autonomer elektronischer Temperaturregler mit P- oder PI-Verhalten
· Betriebsspannung AC 24 V
· Auswählbare Regler-Anwendung via Anwendungsnummer
· Aktive Eingänge skalierbar
· Limit und Richtung der Ausgangssignale frei wählbar
· Zwei universelle Eingänge für LG-Ni 1000, Pt 1000 Temperaturfühler und
DC 0...10 V Signale
· Einheit wählbar für °C, °F, % oder undefiniert
· Zwei modulierende Ausgänge mit DC 0...10 V Signalausgang, direkt oder um-
gekehrt wirkend
· Ein Digitaler Eingang für Tag/Nacht Modus
· Eingeben und Ändern aller Daten mittels Tasten am Regler, ohne zusätzliche
Hilfsmittel (Tools) möglich
· PC Anschluss für Software-Tool zum Laden, Ändern oder Speichern der Daten
Das Hauptanwendungsgebiet der universellen Regler sind Komfort - Heiz-, Lüftungs-
Klima- und Kühlanlagen. Sie können offen in Schaltschränke oder im Gehäuse
ARG62.21/ARG62.22 auf Wänden montiert werden.
3
RWD62
Building Technologies
342
Verwandte Anleitungen für Siemens RWD62
Inhaltszusammenfassung für Siemens RWD62
- Seite 1 RWD62 RWD62 Universalregler für Komfort-Regelung in HLK und Kältesystemen · Autonomer elektronischer Temperaturregler mit P- oder PI-Verhalten · Betriebsspannung AC 24 V · Auswählbare Regler-Anwendung via Anwendungsnummer · Aktive Eingänge skalierbar · Limit und Richtung der Ausgangssignale frei wählbar · Zwei universelle Eingänge für LG-Ni 1000, Pt 1000 Temperaturfühler und DC 0…10 V Signale...
- Seite 2 Kleines Schutzgehäuse für Wandmontage ARG62.21 Großes Schutzgehäuse für Wandmontage ARG62.22 Software Tool Gerätekombination Die folgenden Siemens Produkte können an den Universalregler RWD62 angeschlos- sen werden. Gerät Datenblatt Nr. Fühler mit LG-Ni 1000 Temperaturmesselement 17… to 19… Fühler mit Pt 1000 Temperaturmesselement 17…...
- Seite 3 Sie ist benutzerfreundlich und basiert auf Windows® 95 (oder höher). Sie stellt Druckansichten für die Reglereinstellungen zur Verfügung. Technik Der RWD62 ist ein autonomer universeller Regler, der Haupt- und Hilfsreglerfunktionen Reglertyp ausführt. Die Wirkungsweise wird mittels Eingabe der Konfigurations- und Einstellpa- rameter über die Tasten oder das Software Tools bestimmt.
- Seite 4 Regelfunktion Sie können die PI/PI Raum/Zulufttemperatur Kaska- den Regelfunktion aktivieren. In diesem Fall ermittelt der virtuelle PI Raum Temperaturregler den Sollwert innerhalb der Sollwertgrenzen für den PI Zulufttemperaturregler. Temp. RWD62 Maximale Priorität 4/10 Siemens RWD62 Universalregler CE2N3342de Building Technologies 2017-12-05...
- Seite 5 Temp. befindet. RWD62 Der Temperatursollwert X1 wird nach der, am Sollwertführung Fühler X2 gemessenen, Temperatur geführt. Die Konfiguration des RWD62 bestimmt den Einfluss auf den Sollwert X1. Das Beispiel zeigt die Führung des Raumlufttem- Temp. peratur-Sollwertes nach der Außentemperatur. RWD62...
- Seite 6 Ausführung Gehäuse Der RWD62 Universalregler ist ein Kompaktgerät gemäß DIN 43 880 Gr. 1 Schutzgehäuse Ein Schutzgehäuse dient zum Schutz des Reglers, wenn dieser außerhalb eines Schaltschrankes montiert werden muss, wie z.B. auf Kanälen, auf Wänden oder in ARG62.21/ARG62.22 Anlageräumen. Es dient weiterhin zum Schutz von Personen gegen unbeabsichtigtes berühren von spannungsführenden Teilen wie z.B.
-
Seite 7: Elektrische Installation
Elektrische ter Umgebung sollten abgeschirmte Kabel verwendet werden. Installation · Der RWD62 ist auf eine Betriebsspannung von AC 24 V ausgelegt. Die Kleinspannung muss den Anforderungen für Sicherheitskleinspannung (SELV) nach EN 60 730 genügen. Es sind Sicherheitstrafos mit doppelter Isolation nach EN 60 742 zu verwenden, sie müssen für 100 % Einschaltdauer ausgelegt sein. - Seite 8 Verpackung, Umweltnutzen, Entsorgung). Klemmen Schraubklemmen für Kabel mit min. d= 0.5 mm max. 2 x 1.5 mm oder 2.5 mm RWD62 0.277 kg Gewicht ohne Verpackung *) Die Dokumente können unter http://siemens.com/bt/download bezogen werden. 8/10 Siemens RWD62 Universalregler CE2N3342de Building Technologies 2017-12-05...
-
Seite 9: Anschlussschaltplan
Signal Eingang (Hilfs-Eingang: LS Ni 1000, Pt 1000, 0 …10 V DC and 0…1000 W oder 0…10 V DC Fernsollwert) Y1, Y2 Analoge Ausgänge DC 0…10 V Tool Kommunikations-Port für PC (9-pin Stecker) Anschlussschaltplan 24 V SP TOOL 24 V SN 9/10 Siemens RWD62 Universalregler CE2N3342de Building Technologies 2017-12-05... - Seite 10 Verbindung geerdet. Dies ändert sich von SELV zu PELV. Abmessungen 56.5 61.2 47.9 RWD62 ARG62.21 © Siemens Schweiz AG, 2017 Herausgegeben von Siemens Schweiz AG Liefermöglichkeiten und technische Änderungen vorbehalten. Building Technologies Division International Headquarters Gubelstrasse 22 CH-6300 Zug Tel. +41 58 724 2424 www.siemens.com/buildingtechnologies...
