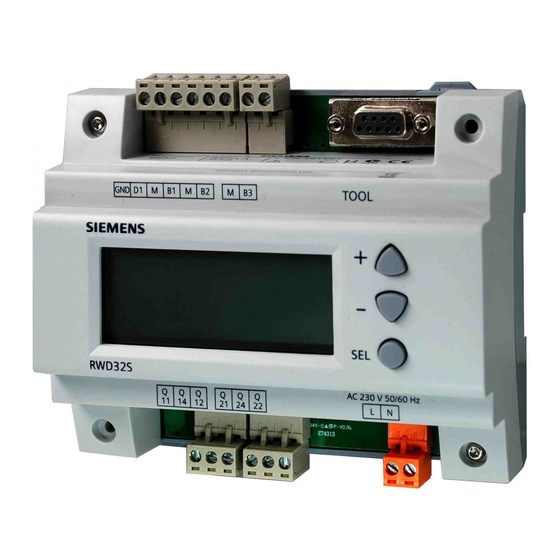

Siemens RWD32S Installationsanleitung
Vorschau ausblenden
Andere Handbücher für RWD32S:
- Handbuch (12 Seiten) ,
- Installationsanleitung (6 Seiten)
Werbung
Quicklinks
de
Installationsanleitung
en
Installation Instructions
hu
Szerelési leírás
sv
Installationsanvisning
it
Istruzioni di montaggio
Instrucciones de montaje
es
de
Montage
en
Fitting
hu
Szerelés
sv
Montering
A
B
C
D
Siemens Building Technologies
pl
Instrukcja montażu
sk
Návod na montáž
el
Οδηγίες Εγκατάστασης
pt
Instruções de Montagem
hr
Uputstva za montažu
Instructiuni de instalare
ro
it
Montaggio
es
Montaje
pl
Montaż
sk
Montáž
CE1G3344xx
G3344xx
RWD32S
el
Οδηγίες Τοποθέτησης
pt
Montagem
hr
Montaža
ro
Montaj
[mm]
19.09.2008
1/17
