Luft/Wasser-Wärmepumpe 16 kW mit Kühlen und Warmwasser

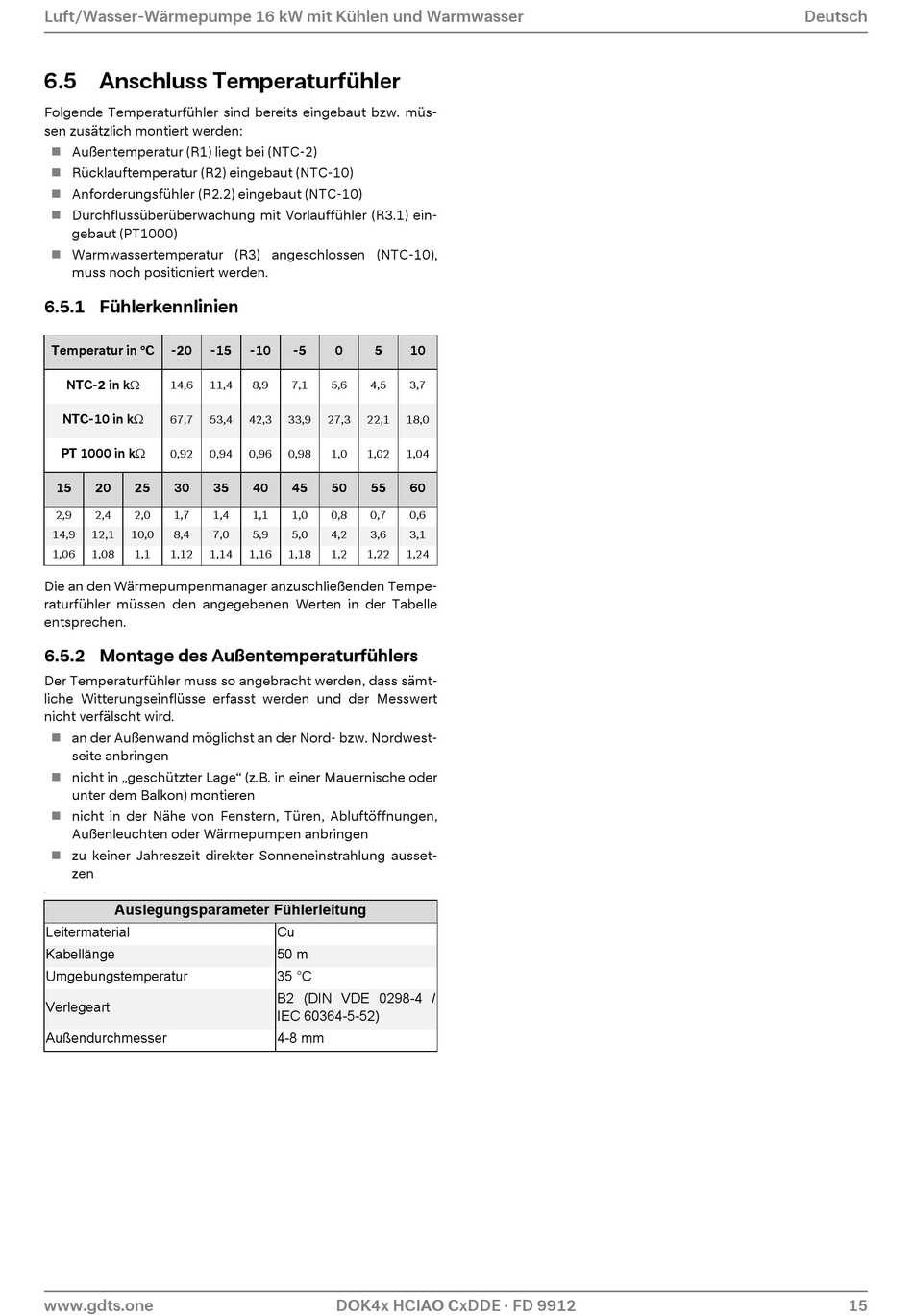

6.5 Anschluss Temperaturfühler
Folgende Temperaturfühler sind bereits eingebaut bzw. müs-
sen zusätzlich montiert werden:
Außentemperatur (R1) liegt bei (NTC-2)
Rücklauftemperatur (R2) eingebaut (NTC-10)
Anforderungsfühler (R2.2) eingebaut (NTC-10)
Durchflussüberüberwachung mit Vorlauffühler (R3.1) ein-
gebaut (PT1000)
Warmwassertemperatur (R3) angeschlossen (NTC-10),
muss noch positioniert werden.
6.5.1 Fühlerkennlinien
Temperatur in °C
-20
-15
NTC-2 in k
14,6
11,4
NTC-10 in k
67,7
53,4
PT 1000 in k
0,92
0,94
15
20
25
30
35
2,9
2,4
2,0
1,7
1,4
14,9
12,1
10,0
8,4
7,0
1,06
1,08
1,1
1,12
1,14
Die an den Wärmepumpenmanager anzuschließenden Tempe-
raturfühler müssen den angegebenen Werten in der Tabelle
entsprechen.
6.5.2 Montage des Außentemperaturfühlers
Der Temperaturfühler muss so angebracht werden, dass sämt-
liche Witterungseinflüsse erfasst werden und der Messwert
nicht verfälscht wird.
an der Außenwand möglichst an der Nord- bzw. Nordwest-
seite anbringen
nicht in „geschützter Lage" (z.B. in einer Mauernische oder
unter dem Balkon) montieren
nicht in der Nähe von Fenstern, Türen, Abluftöffnungen,
Außenleuchten oder Wärmepumpen anbringen
zu keiner Jahreszeit direkter Sonneneinstrahlung ausset-
zen
-
Auslegungsparameter Fühlerleitung
Leitermaterial
Kabellänge
Umgebungstemperatur
Verlegeart
Außendurchmesser
www.gdts.one
-10
-5
0
5
10
8,9
7,1
5,6
4,5
3,7
42,3
33,9
27,3
22,1
18,0
0,96
0,98
1,0
1,02
1,04
40
45
50
55
60
1,1
1,0
0,8
0,7
0,6
5,9
5,0
4,2
3,6
3,1
1,16
1,18
1,2
1,22
1,24
Cu
50 m
35 °C
B2 (DIN VDE 0298-4 /
IEC 60364-5-52)
4-8 mm
DOK4x HCIAO CxDDE · FD 9912
Deutsch
15
