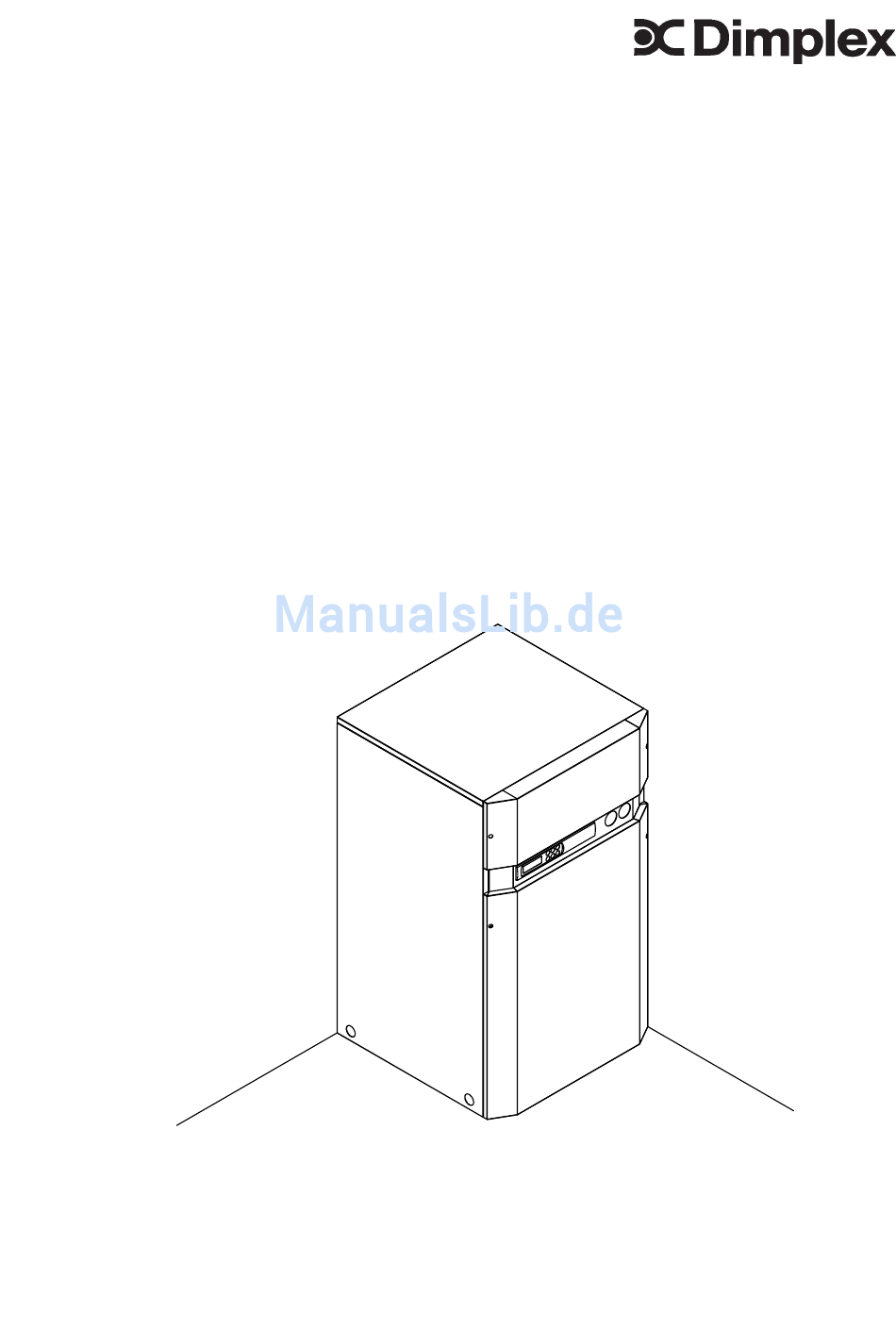

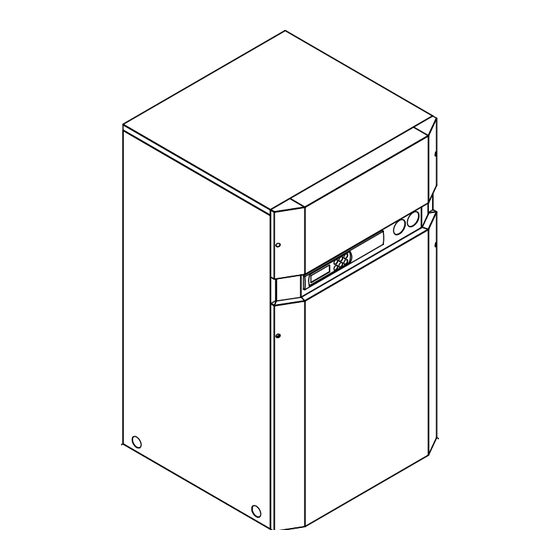

- Seite 1 MONTAGE- und GEBRAUCHSANWEISUNG Sole-Wasser-Wärmepumpe für Innenaufstellung SI 7KS SI 11KS SI 9KS SI 14KS Bestell.- Nr.: 452231.66.01 FD 8309...
- Seite 2 Wichtige Hinweise Gesetzliche Vorschriften und Richtlinien Energiesparende Handhabung der Wärmepumpe Anwendungsbereich Arbeitsweise Soleverteiler Allgemeine Hinweise Schallemissionen Allgemein Heizungsseitiger Anschluss Wärmequellenseitiger Anschluss Elektrischer Anschluss Allgemein Vorbereitung Vorgehensweise bei Inbetriebnahme Pflege Reinigung Heizungsseite Reinigung Wärmequellenseite 11.1 Sommeraußerbetriebnahme 11.2 Letzte Außerbetriebnahme/Entsorgung...
-
Seite 3: Wichtige Hinweise
ACHTUNG! Im Wärmequelleneintritt der Wärme- pumpe ist der beiliegende Schmutzfänger zu 1.1 Wichtige Hinweise montieren, um den Verdampfer gegen Verun- reinigungen zu schützen. ACHTUNG! ACHTUNG! Die Wärmepumpe ist nicht am Holz- Arbeiten an der Wärmepumpe dür- rost befestigt. fen nur vom autorisierten und sachkundigen ACHTUNG! Kundendienst durchgeführt werden. -
Seite 4: Anwendungsbereich
Das Grundgerät besteht aus einer anschlussfertigen Wärmepumpe für Innenaufstellung in Kompaktbau- 2.1 Anwendungsbereich weise. Zusätzlich zum Schaltblech mit integriertem Regler enthält das Gerät bereits wichtige Baugrup- Die Sole-Wasser-Wärmepumpe kann in vorhande- pen des Heiz- und Solekreises: nen oder neu zu errichtenden Heizungsanlagen ein- gesetzt werden. - Seite 5 Zum Transport auf ebenem Untergrund eignet sich 4.1 Soleverteiler ein Hubwagen. Muss die Wärmepumpe auf unebe- Der Soleverteiler vereinigt die Kollektorschleifen der nem Untergrund oder über Treppen befördert wer- Wärmequellenanlage zu einer Hauptleitung, welche den, kann dies mit Tragriemen geschehen. Diese an die Wärmepumpe angeschlossen wird.
-
Seite 6: Allgemeine Hinweise
6.1 Allgemeine Hinweise 7.1 Allgemein Das Gerät ist grundsätzlich in Innenräumen auf ei- An der Wärmepumpe sind folgende Anschlüsse ner ebenen, glatten und waagrechten Fläche aufzu- herzustellen: stellen. Dabei sollte der Rahmen rundum dicht am - Vor-/Rücklauf Soleanlage Boden anliegen, um eine geeignete Schallabdichtung - Vorlauf Heizung- und Warmwasserbereitung zu gewährleisten. -
Seite 7: Wärmequellenseitiger Anschluss
7.4 Elektrischer Anschluss Das integrierte Ausdehnungsgefäß hat ein Volumen von 24 Liter. Dieses Volumen ist geeignet für Gebäu- An der Wärmepumpe müssen folgende elektrischen de mit einer beheizten Wohnfläche bis maximal 200 Anschlüsse hergestellt werden. m². Anschluss der Lastleitung am Schaltblech der Eine Überprüfung des Volumens ist durch den An- Wärmepumpe. -
Seite 8: Vorbereitung
a) Alle Heizkreise öffnen und das Überströmventil schließen. Die resultierende Temperaturdifferenz zwischen Vor- und Rücklauf ist zu ermitteln. 8.1 Allgemein b) Schließen Sie alle Heizkreise, die auch im Betrieb je nach Nutzung geschlossen sein können, so Um eine ordnungsgemäße Inbetriebnahme zu ge- dass der vom Wasserdurchsatz ungünstigste währleisten, sollte diese von einem vom Werk auto- Betriebszustand vorliegt. -
Seite 9: Sommeraußerbetriebnahme
In beiden Fällen sollte die Reinigungsflüssigkeit Raumtemperatur haben. Es ist empfehlenswert, den Wärmeaustauscher entgegen der normalen Durch- flussrichtung zu spülen. Diese Wärmepumpe ist ein Qualitätsprodukt und Um zu verhindern, dass säurehaltiges Reinigungs- sollte störungsfrei arbeiten. Tritt dennoch einmal eine mittel in den Heizungsanlagenkreislauf gelangt, emp- Störung auf, können Sie diese in den meisten Fällen fehlen wir, das Spülgerät direkt an den Vor- und Rück- leicht selbst beheben. -
Seite 10: Inhaltsverzeichnis
12.3.1 Kennlinien .. 7KS 12.3.2 Kennlinien .. 9KS 12.3.3 Kennlinien .. 11KS 12.3.4 Kennlinien .. 14KS 12.4.1 Steuerung .. 7KS bis .. 14KS 12.4.2 Last .. 7KS bis .. 14KS 12.4.3 Klemmenanschlussplan .. 7KS bis .. 14KS 12.4.4 Legende .. 7KS bis .. 14KS... -
Seite 11: Maßbilder
12. 1 Maßbilder Maßbild... -
Seite 12: Geräteinformation
Geräteinformation GERÄTEINFORMATION für Sole/Wasser-Heiz-Wärmepumpen TYP- UND VERKAUFSBEZEICHNUNG ..7KS ..9KS ..11KS ..14KS BAUFORM Schutzart nach EN 60 529 IP 20 IP 20 IP 20 IP 20 Aufstellungsort Innen Innen Innen Innen LEISTUNGSANGABEN Temperatur-Betriebseinsatzgrenzen: Heizwasser-Vorlauf °C bis 55 bis 55 bis 55 bis 55 Sole (Wärmequelle) °C... -
Seite 13: Kennlinien
12.3.1 Kennlinien .. 7KS Wasseraustrittstemperatur in [°C] Heizleistung in [kW] Bedingungen: Heizwasserdurchsatz 0,6 m³/h Soledurchsatz 1,7 m³/h Soleeintrittstemperatur in [°C] Leistungsaufnahme (incl. Pumpenleistungsanteil) Druckverlust in [Pa] 40000 35000 Verdampfer 30000 25000 20000 15000 10000 5000 Soleeintrittstemperatur in [°C] Soledurchfluß in [m³/h] Leistungszahl (incl. -
Seite 14: Kennlinien
12.3.2 Kennlinien .. 9KS Wasseraustrittstemperatur in [°C] Heizleistung in [kW] Bedingungen: Heizwasserdurchsatz 0,75 m³/h Soledurchsatz 2,3 m³/h Soleeintrittstemperatur in [°C] Leistungsaufnahme (incl. Pumpenleistungsanteil) Druckverlust in [Pa] 50000 Verdampfer 40000 30000 20000 10000 Soleeintrittstemperatur in [°C] Soledurchfluß in [m³/h] Leistungszahl (incl. Pumpenleistungsanteil) Druckverlust in [Pa] 25000 Verflüssiger... -
Seite 15: Kennlinien
12.3.3 Kennlinien .. 11KS Wasseraustrittstemperatur in [°C] Heizleistung in [kW] Bedingungen: Heizwasserdurchsatz 1,0 m³/h Soledurchsatz 3,0 m³/h Soleeintrittstemperatur in [°C] Leistungsaufnahme (incl. Pumpenleistungsanteil) Druckverlust in [Pa] 40000 Verdampfer 30000 20000 10000 Soleeintrittstemperatur in [°C] Soledurchfluß in [m³/h] Leistungszahl (incl. Pumpenleistungsanteil) Druckverlust in [Pa] 16000 14000... -
Seite 16: Kennlinien
12.3.4 Kennlinien .. 14KS Wasseraustrittstemperatur in [°C] Heizleistung in [kW] Bedingungen: Heizwasserdurchsatz 1,3 m³/h Soledurchsatz 3,5 m³/h Soleeintrittstemperatur in [°C] Leistungsaufnahme (incl. Pumpenleistungsanteil) Druckverlust in [Pa] 30000 Verdampfer 20000 10000 Soleeintrittstemperatur in [°C] Soledurchfluß in [m³/h] Leistungszahl (incl. Pumpenleistungsanteil) Druckverlust in [Pa] 14000 12000 Verflüssiger... -
Seite 17: Steuerung
12.4.1 Steuerung .. 7KS bis .. 14KS... -
Seite 18: Last
12.4.2 Last .. 7KS bis .. 14KS... -
Seite 19: Klemmenanschlussplan
12.4.3 Klemmenanschlussplan .. 7KS bis .. 14KS... -
Seite 20: Legende
12.4.4 Legende .. 7KS bis .. 14KS Drahtbrücke, muss bei Einsatz eines EVU-Sperrschützes entfernt werden Drahtbrücke, muss bei Verwendung des 2ten Sperreinganges entfernt werden Lastsicherung für N1-Relaisausgänge an J12 und J13 4,0 ATr Lastsicherung für N1-Relaisausgänge an J15 bis J18 4,0 ATr Pressostat Hochdruck Pressostat Niederdruck... -
Seite 21: Hydraulisches Prinzipschema
Hydraulisches Prinzipschema... -
Seite 22: Ce-Konformitätserklärung
CE-Konformitätserklärung... - Seite 23 Teile ersetzt werden. Durch Art oder Ort des Systemtechnik-Kundendienst erfahren Sie über die zentrale Einsatzes des Gerätes oder schlechte Zugänglichkeit des Servicehotline des Geschäftsbereiches Dimplex der KKW Kulm- Gerätes bedingte außergewöhnliche Kosten der Mängel- bacher Klimageräte-Werk GmbH. beseitigung werden nicht übernommen. Ausgebaute Tei- KKW Kulmbacher Klimageräte-Werk GmbH...
- Seite 24 KKW Kulmbacher Klimageräte-Werk GmbH Technische Änderungen vorbehalten Geschäftsbereich Dimplex Telefax (0 92 21) 709-589 Am Goldenen Feld 18 www.dimplex.de D-95326 Kulmbach...
