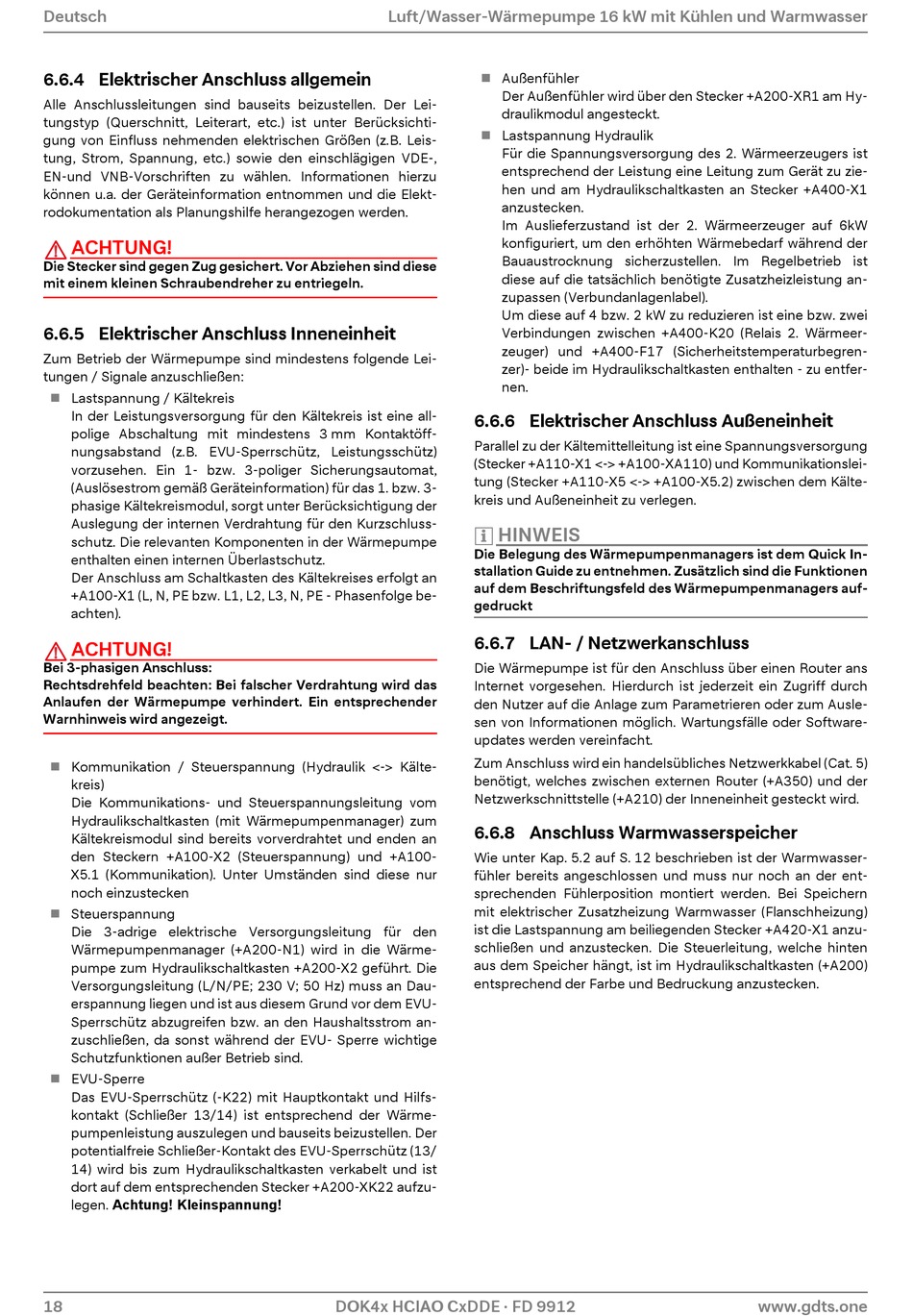

6.6.4 Elektrischer Anschluss allgemein
Alle Anschlussleitungen sind bauseits beizustellen. Der Lei-
tungstyp (Querschnitt, Leiterart, etc.) ist unter Berücksichti-
gung von Einfluss nehmenden elektrischen Größen (z.B. Leis-
tung, Strom, Spannung, etc.) sowie den einschlägigen VDE-,
EN-und VNB-Vorschriften zu wählen. Informationen hierzu
können u.a. der Geräteinformation entnommen und die Elekt-
rodokumentation als Planungshilfe herangezogen werden.
ACHTUNG!
Die Stecker sind gegen Zug gesichert. Vor Abziehen sind diese
mit einem kleinen Schraubendreher zu entriegeln.
6.6.5 Elektrischer Anschluss Inneneinheit
Zum Betrieb der Wärmepumpe sind mindestens folgende Lei-
tungen / Signale anzuschließen:
Lastspannung / Kältekreis
In der Leistungsversorgung für den Kältekreis ist eine all-
polige Abschaltung mit mindestens 3 mm Kontaktöff-
nungsabstand (z.B. EVU-Sperrschütz, Leistungsschütz)
vorzusehen. Ein 1- bzw. 3-poliger Sicherungsautomat,
(Auslösestrom gemäß Geräteinformation) für das 1. bzw. 3-
phasige Kältekreismodul, sorgt unter Berücksichtigung der
Auslegung der internen Verdrahtung für den Kurzschluss-
schutz. Die relevanten Komponenten in der Wärmepumpe
enthalten einen internen Überlastschutz.
Der Anschluss am Schaltkasten des Kältekreises erfolgt an
+A100-X1 (L, N, PE bzw. L1, L2, L3, N, PE - Phasenfolge be-
achten).
ACHTUNG!
Bei 3-phasigen Anschluss:
Rechtsdrehfeld beachten: Bei falscher Verdrahtung wird das
Anlaufen der Wärmepumpe verhindert. Ein entsprechender
Warnhinweis wird angezeigt.
Kommunikation / Steuerspannung (Hydraulik <-> Kälte-
kreis)
Die Kommunikations- und Steuerspannungsleitung vom
Hydraulikschaltkasten (mit Wärmepumpenmanager) zum
Kältekreismodul sind bereits vorverdrahtet und enden an
den Steckern +A100-X2 (Steuerspannung) und +A100-
X5.1 (Kommunikation). Unter Umständen sind diese nur
noch einzustecken
Steuerspannung
Die 3-adrige elektrische Versorgungsleitung für den
Wärmepumpenmanager (+A200-N1) wird in die Wärme-
pumpe zum Hydraulikschaltkasten +A200-X2 geführt. Die
Versorgungsleitung (L/N/PE; 230 V; 50 Hz) muss an Dau-
erspannung liegen und ist aus diesem Grund vor dem EVU-
Sperrschütz abzugreifen bzw. an den Haushaltsstrom an-
zuschließen, da sonst während der EVU- Sperre wichtige
Schutzfunktionen außer Betrieb sind.
EVU-Sperre
Das EVU-Sperrschütz (-K22) mit Hauptkontakt und Hilfs-
kontakt (Schließer 13/14) ist entsprechend der Wärme-
pumpenleistung auszulegen und bauseits beizustellen. Der
potentialfreie Schließer-Kontakt des EVU-Sperrschütz (13/
14) wird bis zum Hydraulikschaltkasten verkabelt und ist
dort auf dem entsprechenden Stecker +A200-XK22 aufzu-
legen. Achtung! Kleinspannung!
18
Luft/Wasser-Wärmepumpe 16 kW mit Kühlen und Warmwasser
Außenfühler
Der Außenfühler wird über den Stecker +A200-XR1 am Hy-
draulikmodul angesteckt.
Lastspannung Hydraulik
Für die Spannungsversorgung des 2. Wärmeerzeugers ist
entsprechend der Leistung eine Leitung zum Gerät zu zie-
hen und am Hydraulikschaltkasten an Stecker +A400-X1
anzustecken.
Im Auslieferzustand ist der 2. Wärmeerzeuger auf 6kW
konfiguriert, um den erhöhten Wärmebedarf während der
Bauaustrocknung sicherzustellen. Im Regelbetrieb ist
diese auf die tatsächlich benötigte Zusatzheizleistung an-
zupassen (Verbundanlagenlabel).
Um diese auf 4 bzw. 2 kW zu reduzieren ist eine bzw. zwei
Verbindungen zwischen +A400-K20 (Relais 2. Wärmeer-
zeuger) und +A400-F17 (Sicherheitstemperaturbegren-
zer)- beide im Hydraulikschaltkasten enthalten - zu entfer-
nen.
6.6.6 Elektrischer Anschluss Außeneinheit
Parallel zu der Kältemittelleitung ist eine Spannungsversorgung
(Stecker +A110-X1 <-> +A100-XA110) und Kommunikationslei-
tung (Stecker +A110-X5 <-> +A100-X5.2) zwischen dem Kälte-
kreis und Außeneinheit zu verlegen.
HINWEIS
HINWEIS
Die Belegung des Wärmepumpenmanagers ist dem Quick In-
stallation Guide zu entnehmen. Zusätzlich sind die Funktionen
auf dem Beschriftungsfeld des Wärmepumpenmanagers auf-
gedruckt
6.6.7 LAN- / Netzwerkanschluss
Die Wärmepumpe ist für den Anschluss über einen Router ans
Internet vorgesehen. Hierdurch ist jederzeit ein Zugriff durch
den Nutzer auf die Anlage zum Parametrieren oder zum Ausle-
sen von Informationen möglich. Wartungsfälle oder Software-
updates werden vereinfacht.
Zum Anschluss wird ein handelsübliches Netzwerkkabel (Cat. 5)
benötigt, welches zwischen externen Router (+A350) und der
Netzwerkschnittstelle (+A210) der Inneneinheit gesteckt wird.
6.6.8 Anschluss Warmwasserspeicher
Wie unter Kap. 5.2 auf S. 12 beschrieben ist der Warmwasser-
fühler bereits angeschlossen und muss nur noch an der ent-
sprechenden Fühlerposition montiert werden. Bei Speichern
mit elektrischer Zusatzheizung Warmwasser (Flanschheizung)
ist die Lastspannung am beiliegenden Stecker +A420-X1 anzu-
schließen und anzustecken. Die Steuerleitung, welche hinten
aus dem Speicher hängt, ist im Hydraulikschaltkasten (+A200)
entsprechend der Farbe und Bedruckung anzustecken.
DOK4x HCIAO CxDDE · FD 9912
