FS175
Drehzahl des
Antriebsmotors
Drehzahl der Schneidwelle
Vorschub
Aushub
Schnitttiefenanzeige
Wasserversorgung
Keilriemenspannung
Abmaße (L x B x H)
Gewicht (ohne Wassertank
und Trennscheibe)
Schallleistungspegel nach
DIN ISO 6393
Schalldruckpegel am
Bedienerplatz
nach DIN ISO 6393
Frequenzbewertete
Schwingbeschleunigung
ISO 5349 VDMA 03/2006
1.3 Lieferumfang und mitgeliefertes
Zubehör
Fugenschneider FS175 ohne Trennscheibe
•
Maulschlüssel SW 13,17, 30, 32
•
Original Bedienungsanleitung mit Ersatzteilliste
•
des Fugenschneiders
Bedienungsanleitung des Motorenherstellers
•
Bei Einsatz von Zubehör, welches nicht den Angaben
®
von GÖLZ entspricht, wird für die hieraus resultieren-
den Schäden keine Haftung übernommen.
Angaben für die Auswahl der richtigen GÖLZ
Diamant-Trennscheiben entnehmen Sie bitte dem
®
aktuellen GÖLZ Diamantwerkzeuge-Katalog.

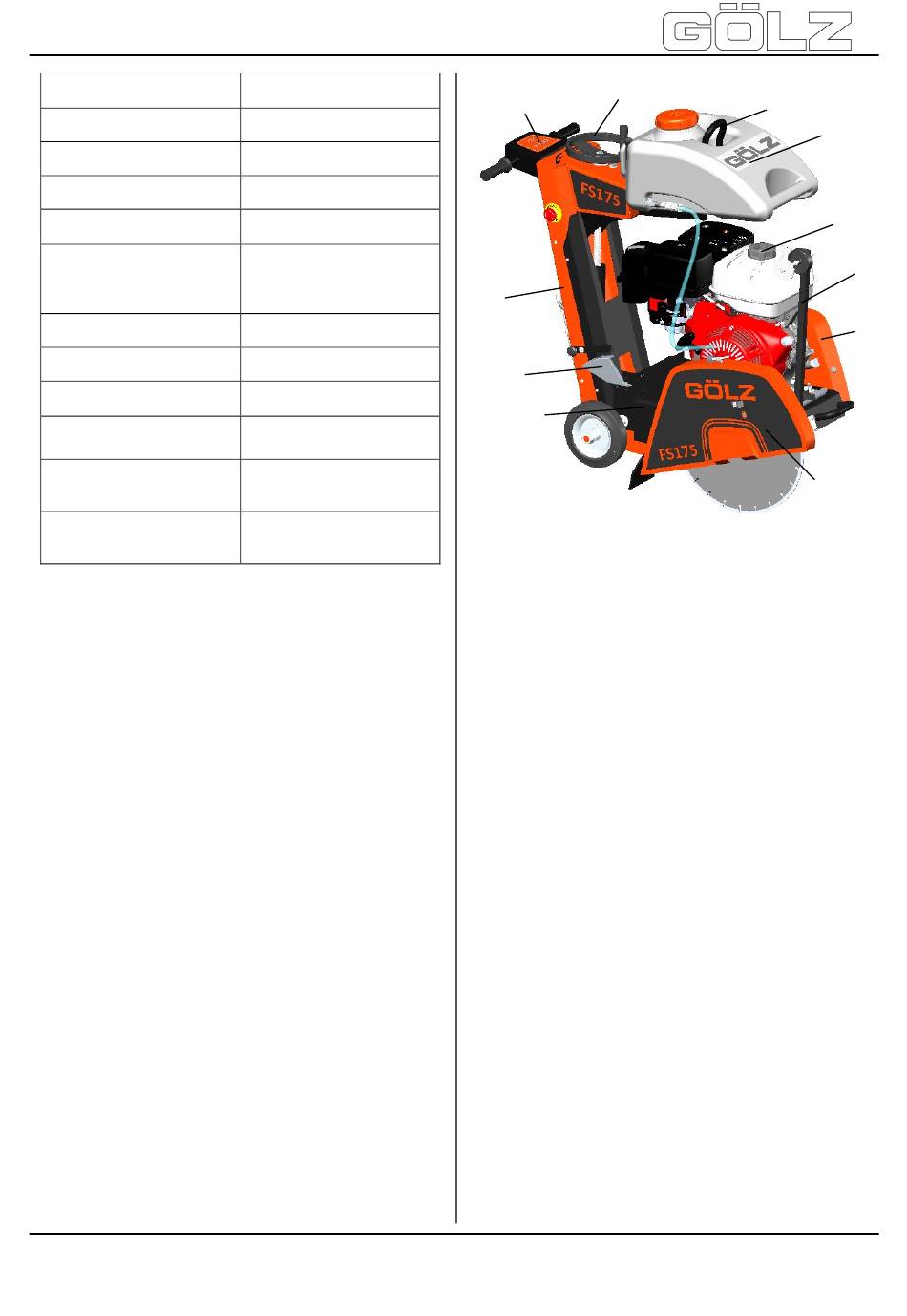

1.4 Komponentenübersicht
1&2. Grundgestell
3. Schnitttiefeneinstellung
4. Poly-V-Riemenschutzhaube 9.
5. Trennscheiben-
Schutzhaube
6. Antriebsmotor
-1
3600 min
-1
2300 min
Handvorschub
Manuell mit Handrad
Schnitttiefe über Skala am
Chassis ablesbar
25l Wassertank
zur Staubbindung bei
Trockenschnitt-
trennscheiben
manuell
ca. 1200 x 560 x 1100 mm
ca. 127 kg
Standlauf =104 dB(A)
Arbeitsgeräusch =114 dB(A)
Standlauf =88 dB(A)
Arbeitsgeräusch =98 dB(A)
a = 4,5 m/s²
7. Wassertank
8. Handrad
Richtungs-
anzeiger
10. Transportöse
11. Schubbügel
11
1
3
2
Das Grundgestell (1+2) ist die Basis für den Fugen-
schneider. Alle anderen Komponenten bauen auf dem
Grundgestell auf.
Über die bequeme Schnitttiefeneinstellung (3) kann
der Bediener jeder Zeit die Schnitttiefe ablesen.
Der Rippenantrieb wird durch eine Schutzhaube (4)
geschützt. Somit wird das Verletzungsrisiko durch den
Rippenantrieb verringert. Des Weiteren wird der
Rippenantrieb ebenfalls vor Verunreinigung beim
Schneidvorgang geschützt.
Die Trennscheibenschutzhaube (5) bietet dem Be-
diener und die in seinem Arbeitsbereich befindlichen
Personen optimalen Schutz während des Schneid-
vorgangs.
Der Fugenschneider FS 175 ist mit einem Benzinmotor
der Firma Honda (6) ausgestattet. Alle anderen An-
gaben entnehmen Sie bitte der beigefügten Bedien-
®
ungsanleitung des Motorenherstellers.
Damit die Staubbildung beim Schneiden bzw. die
Kühlung des Schneidblattes erfolgen kann, ist der
Fugenschneider mit einem steckbaren Wassertank (7)
ausgestattet. Ebenfalls besteht die Möglichkeit direkt
über das Wasserleitungsnetz zu kühlen bzw. den
Staub zu binden.
Der Aushub des Sägeblattes erfolgt beim FS175 über
ein Handrad (8) welches mit einer Trapezspindel
verbunden ist.
Präzise Schnitte werden mit dem Richtungsanzeiger
(9) ermöglicht. Durch den Richtungsanzeiger kann der
Bediener die Schnittrichtung verfolgen und einhalten.
Mit geeigneten Lastaufnahmeeinrichtungen lässt sich
der Fugenschneider an der angebrachten Transport-
öse (10) anheben, um den Transport zu erleichtern.
Der höhenverstellbare Schubbügel (11) ermöglicht ein
ermüdungsfreies Arbeiten.
- 10-
8
10
BA-DE-GB-FR-NL
®
7
6
9
4
5
5007287-01
