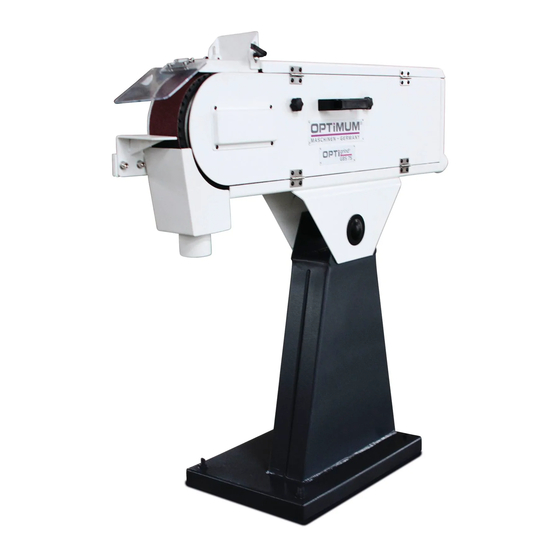

- Seite 1 Sicherheit Betriebsanleitung Technische Daten Version 1.0.2 Anlieferung, Innerbetrieblicher Transport, Montage und Inbetriebnahme Bedienung Instandhaltung Bandschleifer Anhang Artikel Nr. Ersatzteile - Spare parts 3321155 3321160 GBS 150 GBS 75...
- Seite 2 Vorwort Sehr geehrter Kunde, vielen Dank für den Kauf eines Produktes von OPTIMUM. OPTIMUM Metallbearbeitungsmaschinen bieten ein Höchstmaß an Qualität, technisch optimale Lösungen und überzeugen durch ein herausragendes Preis-Leistungs-Verhältnis. Ständige Weiterentwicklungen und Produktinnovationen gewähren jederzeit einen aktuellen Stand an Technik und Sicherheit.
- Seite 3 Sicherheit Konventionen der Darstellung gibt zusätzliche Hinweise fordert Sie zum Handeln auf Aufzählungen Dieser Teil der Betriebsanleitung erklärt Ihnen die Bedeutung und die Verwendung der in dieser Betriebsanleitung verwendeten Warnhinweise, legt die bestimmungsgemäße Verwendung des Bandschleifers fest, ...
- Seite 4 Wir übernehmen keine Haftung für Schäden aufgrund einer nicht bestimmungsgemäßen Verwendung. Wir weisen ausdrücklich darauf hin, dass durch nicht von der Firma Optimum Maschinen Germany GmbH genehmigte konstruktive, technische oder verfahrenstechnische Änderungen auch die Garantie erlischt. Teil der bestimmungsgemäßen Verwendung ist, dass Sie die Leistungsgrenzen des Bandschleifers einhalten, ...
- Seite 5 Achten Sie auf die aktuelle Drehrichtung des Bandschleifers um das Hochschleudern von Werkstücken bei Schleifbeginn zu verhindern. Wir weisen ausdrücklich darauf hin, dass durch nicht von der Firma Optimum Maschinen Germany GmbH genehmigte konstruktive, technische oder verfahrenstechnische Änderungen auch die Garantie erlischt.
- Seite 6 INFORMATION Alle Personen, die mit der Montage, Inbetriebnahme, Bedienung und Instandhaltung zu tun haben, müssen die erforderliche Qualifikation besitzen, diese Betriebsanleitung genau beachten. Trennen Sie den Bandschleifer immer von der elektrischen Spannungsversorgung wenn Sie Reinigungs- oder Instandhaltungsarbeiten vornehmen. VORSICHT! Der Bandschleifer darf nur mit geklemmter Auflageplatte betrieben werden.
- Seite 7 Unterwiesene Person Die unterwiesene Person wurde in einer Unterweisung durch den Betreiber über die ihr übertragenen Aufgaben und möglichen Gefahren bei unsachgemäßem Verhalten unterrichtet. INFORMATION Alle Personen, die mit der Montage, Inbetriebnahme, Bedienung und Instandhaltung zu tun haben, müssen die erforderliche Qualifikation besitzen, ...
- Seite 8 Zu Ihrer eigenen Sicherheit während des Betriebs WARNUNG! Überzeugen Sie sich vor dem Einschalten des Bandschleifers davon, dass dadurch keine Personen gefährdet und keine Sachen beschädigt werden. Unterlassen Sie jede sicherheitsbedenkliche Arbeitsweise: Halten Sie bei Montage, Bedienung, Wartung und Instandsetzung die Anweisungen dieser ...
- Seite 9 Technische Daten GBS 75 GBS 150 Elektrischer Anschluss 400V ~50Hz (60Hz) Motorleistung 2,2 / 1,5 kW Stromaufnahme 3,6 A / 2,6 A Drehzahl [min 2850 / 1450 Umfangsgeschwindigkeit des Schleifbandes 29,4 m/s bei 2850 min Abmessungen des Schleifbands 2000mm x 75mm 2000mm x 150mm Absauganschluss 60mm...
- Seite 10 Maschinen dürfen nur von autorisierten und qualifizierten Personen transportiert werden. Beim Transport verantwortungsbewusst handeln und stets die Folgen bedenken. Gewagte und riskante Handlungen unterlassen. Besonders gefährlich sind Steigungen und Gefällstrecken (z.B. Auffahrten, Rampen und ähnliches). Ist eine Befahrung solcher Passagen unumgänglich, so ist besondere Vorsicht geboten.
- Seite 11 Fragen Sie bei der Firma Optimum Maschinen Germany GmbH an, falls die Maschine und Zubehörteile länger als drei Monate und unter anderen als den vorgeschriebenen Umgebungsbedingungen gelagert werden müssen. Aufstellen und Montieren 3.5.1 Anforderungen an den Aufstellort Gestalten Sie den Arbeitsraum um die Schleifmaschine entsprechend der örtlichen Sicherheitsvorschriften.
- Seite 12 Abmessungen 3.6.1 GBS 75 1070 Schwerpunkt Anlieferung, Innerbetrieblicher Transport, Montage und Inbetrieb- GBS75 | GBS150 Originalbetriebsanleitung Version 1.0.2 - 2022-5-19...
- Seite 13 Abmessungen 3.7.1 GBS 150 1070 Schwerpunkt Anlieferung, Innerbetrieblicher Transport, Montage und GBS75 | GBS150 Version 1.0.2 - 2022-5-19 Originalbetriebsanleitung...
- Seite 14 Erste Inbetriebnahme ACHTUNG! Inbetriebnahme Maschine sind alle Schrauben, Befestigungen bzw. Sicherungen zu prüfen und ggf. nachzuziehen! VORSICHT! Gefährdung durch den Einsatz von ungeeigneten Schleifbändern. Verwenden Sie nur Schleifbänder mit der richtigen Breite und der richtigen Länge. WARNUNG! Bei der ersten Inbetriebnahme des Bandschleifers durch unerfahrenes Personal gefährden Sie Menschen und die Ausrüstung.
- Seite 15 Maschine einschalten VORSICHT! Der NOT-Halt Schalter darf nur im Notfall betätigt werden. Ein gewöhnliches stillsetzen der Maschine darf nicht mit dem NOT-Halt Schalter erfolgen. Die Lebensdauer des Not- halt Schalters ist nicht dafür geeignet, die Maschine betriebsmäßig still zu setzen. 4.2.1 Einschalten ...
- Seite 16 Flächenschliff Den Deckel oben öffnen und nach hinten klappen. Das Werkstück oben auf das Schleifband setzen, am Gegenanschlag anlegen und andrücken. Kontaktrollen Schleifen Das Werkstück auf die Werkstückauflage setzen und durch wippen das Werkstück schleifen und/oder entgraten. Schleifband auswechseln ACHTUNG! Verwenden Sie ein neues Schleifband wenn dieses verschlissen ist.
- Seite 17 Den Spannhebel (3) heraus drehen, um die Spannung des Schleifbandes zu lösen. Das Schleifband (4) von den Rollen heben und ein neues Schleifband einsetzen. Bedienung GBS75 | GBS150 Version 1.0.2 - 2022-5-19 Originalbetriebsanleitung...
- Seite 18 Rahmen einer einzelnen, vertraglichen Regel zugesagt wurden. Die Abwicklung der Haftungs- oder Garantieansprüche erfolgt nach Wahl der Firma OPTIMUM GmbH entweder direkt mit der Firma OPTIMUM GmbH oder aber über einen ihrer Händler. Defekte Produkte oder deren Bestandteile werden entweder repariert oder gegen fehlerfreie ausgetauscht.
- Seite 19 Keilriemen, Kugellager, Leuchtmittel, Filter, Dichtungen u.s.w. - nicht reproduzierbare Softwarefehler Leistungen, die durch Firma OPTIMUM GmbH oder einer ihrer Erfüllungsgehilfen zur Erfüllung im Rahmen einer zusätzlichen Garantie erbringen, sind weder eine Anerkennung eines Mangels noch eine Anerkennung der Eintrittspflicht. Diese Leistungen hemmen und/ oder unterbrechen die Garantiezeit nicht.
- Seite 20 INFORMATION Tragen Sie bitte in Ihrem und im Interesse der Umwelt dafür Sorge, dass alle Bestandteile der Maschine nur über die vorgesehenen und zugelassenen Wege entsorgt werden. Beachten Sie bitte, dass elektrische Geräte eine Vielzahl wiederverwertbarer Materialien sowie umweltschädliche Komponenten enthalten. Tragen Sie dazu bei, dass diese Bestandteile getrennt und fachgerecht entsorgt werden.
- Seite 21 EG - Konformitätserklärung nach Maschinenrichtlinie 2006/42/EG Anhang II 1.A Der Hersteller / Optimum Maschinen Germany GmbH Inverkehrbringer: Dr.-Robert-Pfleger-Str. 26 D - 96103 Hallstadt erklärt hiermit, dass folgendes Produkt Produktbezeichnung: Bandschleifmaschine Typenbezeichnung: GBS 75 GBS 150 Bandschleifmaschine für Privatpersonen, sowie Handwerks- und Industriebetriebe, das allen einschlägigen Bestimmungen der oben genannten Richtlinie 2006/42/EG sowie den weiteren angewandten Richtlinien (nachfolgend) - einschließlich deren zum Zeitpunkt der Erklärung geltenden Änderungen - entspricht.
- Seite 22 Ersatzteile - Spare parts Ersatzteilbestellung - Ordering spare parts Bitte geben Sie folgendes an - Please indicate the following : Seriennummer - Serial No. Maschinenbezeichnung - Machines name Herstellungsdatum - Date of manufacture Artikelnummer - Article no. ...
- Seite 23 GBS75 | GBS150 GBS75 | GBS150 DE | EN Version 1.0.2 - 2022-05-19 Originalbetriebsanleitung...
- Seite 24 Unterbau - Substructure - GBS75 | GBS150 Ersatzteilliste - Spare part list Artikelnummer Menge Grösse Pos. Bezeichnung Description Item no. Qty. Size GBS75 GBS150 Pos. 1 Unterbau Substructure 0332115501 0332116001 Pos. 2 Abdeckung Cover 0332115502 0332116002 Pos. 3 Welle Shaft 0332115503 0332116003 Pos.
- Seite 25 Ersatzteilliste - Spare part list Artikelnummer Menge Grösse Pos. Bezeichnung Description Item no. Qty. Size GBS75 GBS150 Pos. 39 Scheibe Washer Pos. 40 Sechskantschraube Hexagon bolt M8x16 Pos. 41 Inbussschraube Hexagon socket screw M5x10 Pos. 42 Scheibe Washer Pos. 43 Abtriebsrolle Output roller 0332115543...
- Seite 26 Schaltplan - Wiring diagram DE | EN GBS75 | GBS150 Originalbetriebsanleitung Version 1.0.2 - 2022-05-19...
