Kabinenaussenseite; Kabineninnenseite - dirna Bergstrom bycool COMPACT 3.0 DAF Montageanweisungen

COMPACT 3.0
GE

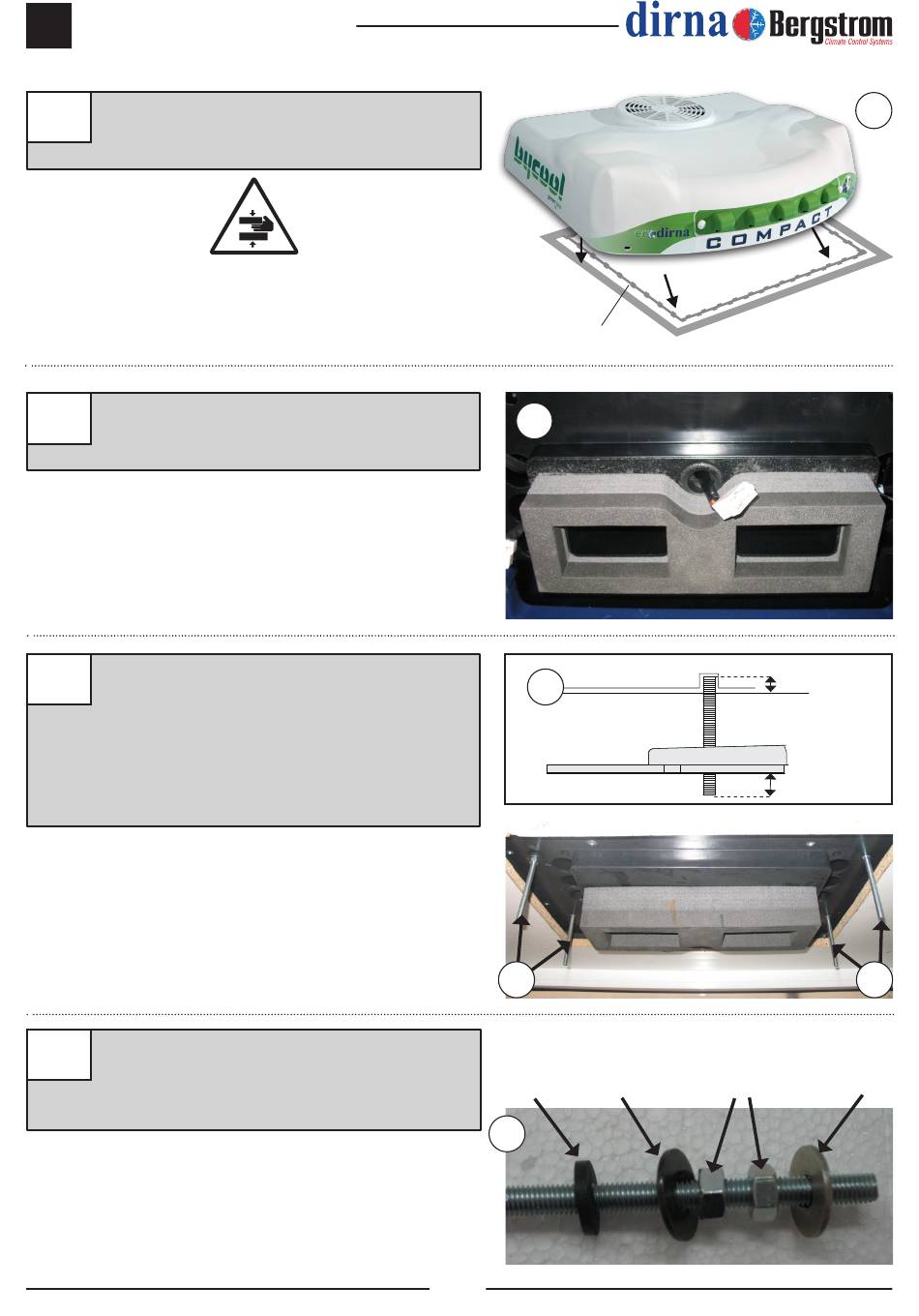

KABINENAUSSENSEITE:

5
Compact in der Öffnung positionieren.
Montieren Sie den Schaumgummi Luftkanal
6
mit dem weichen Teil zur Grundplatte / Basis.

KABINENINNENSEITE:

7
Ca. 5 mm Gewinde für (4) Stiftschrauben
8/125x70, 100 oder 120 mm schneiden
(abhängig vom größeren oder kleineren
Abstand vom Gerät bis sie nach Positionierung
der Befestigungsauflagen 20 mm unter diesen
liegen).
8 Montieren Sie wie folgt:
Gummischeibe / 3D Unterlegscheibe / Mutter /
Gewindestange
Luke
6
Grundplatte Einheit
7
Stiftschraube
7
3D Unterlegs-
Gummischei-
cheibe
be
8
44
Air conditioning for vehicles
5 mm
Halterung
20 mm
Mutter M8
5
7
Gewindestange
Ø 8
