COMPACT 3.0
ES

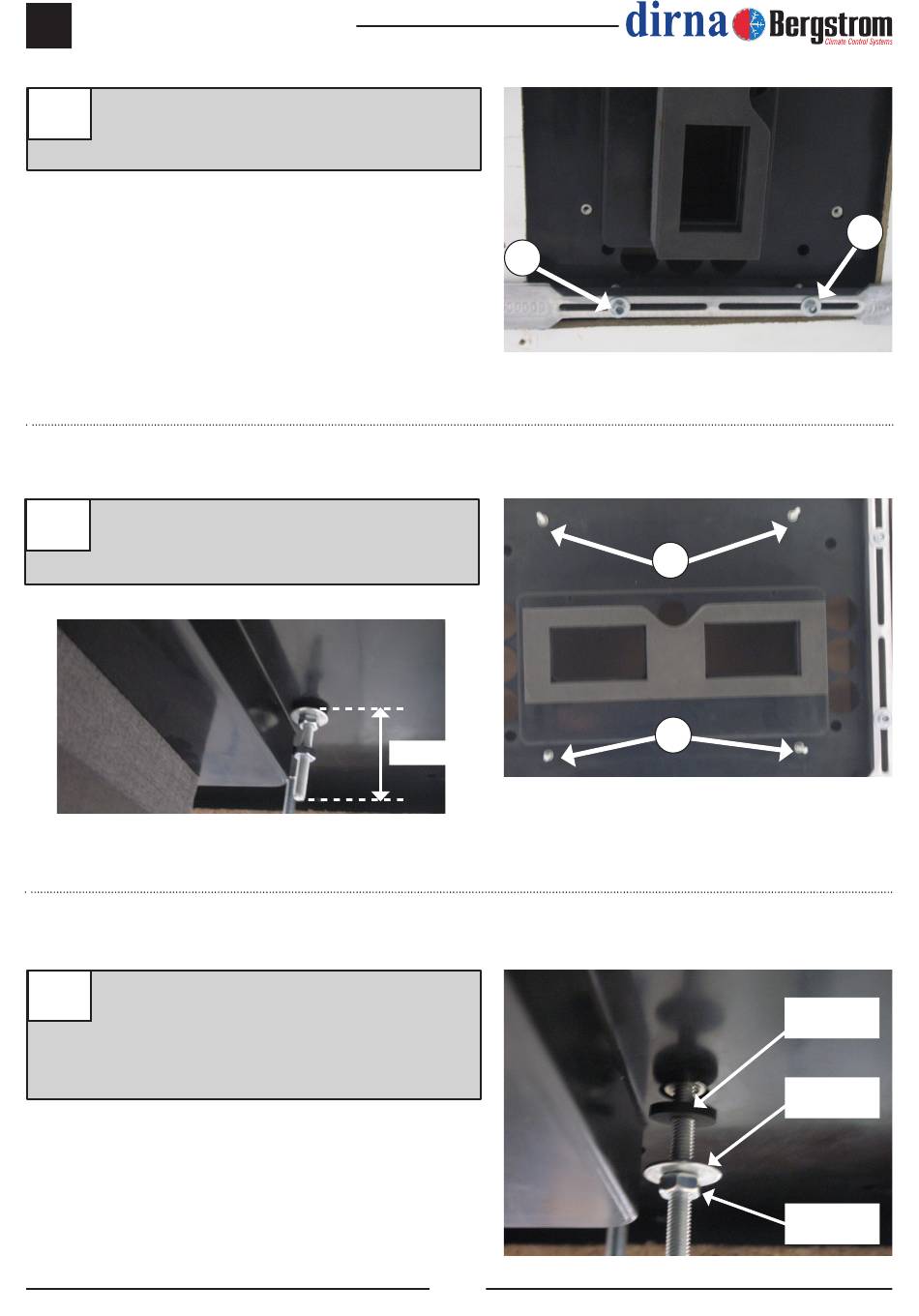

Colocar (2) soportes sujeción, con (1)
8a
arandela y (1) tuerca autoblocante M8, sin
llegar a apretar.
Roscar 10 mm (4) espárragos M6 x 80, donde
9
se indica, según distancia (D) del esquema del
punto 16.
Colocar (1) arandela Ø6 de goma,
10
(1) arandela plana Ø6 ala ancha y (1) tuerca
M6, sobre cada uno de los espárragos de M6.
A continuación apretar la tuerca hasta que la
arandela de goma quede un poco oprimida.
8a
(D) 70 mm
6
Air conditioning for vehicles
9
9
Tuerca M6
8a
Arandela
goma
Arandela
ala ancha
